Descriere

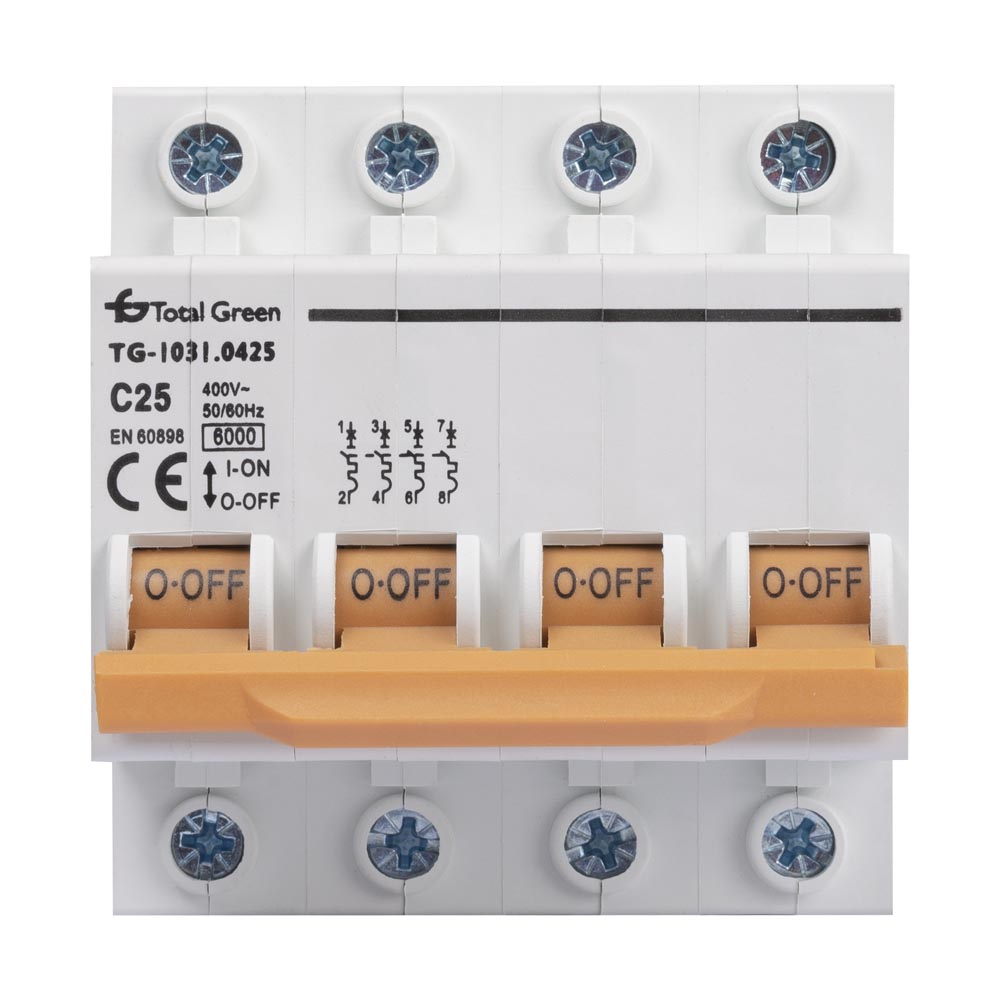

Intrerupatorul automat tetrapolar este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Configuratia cu 4 poli permite utilizarea in tablouri electrice si aplicatii unde este necesara intreruperea simultana a patru conductoare, fiind potrivit pentru instalatii rezidentiale, comerciale sau tehnice, in functie de proiectarea circuitului.

Aparatul are curent nominal de 25A, tensiune nominala declarata de 230V si frecventa nominala de 50-60Hz. Curba de declansare C il recomanda pentru circuite cu curenti de pornire moderati, iar capacitatea nominala de rupere este de 6kA. Este un intrerupator automat modular cu 4 poli, carcasa alba si grad de protectie IP20; produsul este indicat cu marcaj CE in informatiile de produs disponibile.

Montajul se realizeaza in interiorul unui tablou electric, ca parte a unei instalatii proiectate corespunzator. Dimensionarea conductoarelor, alegerea protectiilor din amonte si din aval, precum si configurarea celor patru poli trebuie stabilite conform schemei electrice si sarcinii protejate. Conectarea se efectueaza numai cu alimentarea intrerupta, respectand cuplul de strangere si instructiunile de instalare aplicabile echipamentului.

Gradul IP20 indica protectie la atingerea partilor periculoase cu degetul si nu asigura protectie la apa sau umiditate. Pentru functionare sigura, aparatul trebuie instalat intr-o incinta adecvata, ferit de praf excesiv, condens si interventii neautorizate. Verificarea, masurarea si punerea in functiune trebuie realizate de personal calificat, in conformitate cu cerintele instalatiei electrice.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat tetrapolar de 25A?

Se utilizeaza pentru protectia la suprasarcina si scurtcircuit a circuitelor electrice care necesita intrerupere pe 4 poli, in cadrul unui tablou electric configurat corect.

Ce inseamna curba de declansare C?

Curba C este destinata circuitelor cu curenti de pornire moderati, oferind protectie la suprasarcina si la scurtcircuit conform caracteristicii de declansare a aparatului.

Care este capacitatea de rupere a acestui intrerupator automat?

Capacitatea nominala de rupere declarata este de 6kA.

Poate fi montat in exterior?

Produsul are grad de protectie IP20, astfel ca trebuie montat intr-un tablou sau o incinta adecvata, protejata impotriva apei, condensului si patrunderii corpurilor straine.

Ce trebuie verificat inainte de instalare?

Este necesara verificarea compatibilitatii cu schema electrica, a dimensionarii conductoarelor, a curentului circuitului si a conditiilor de montaj. Instalarea trebuie efectuata cu alimentarea oprita de personal calificat.
