Descriere

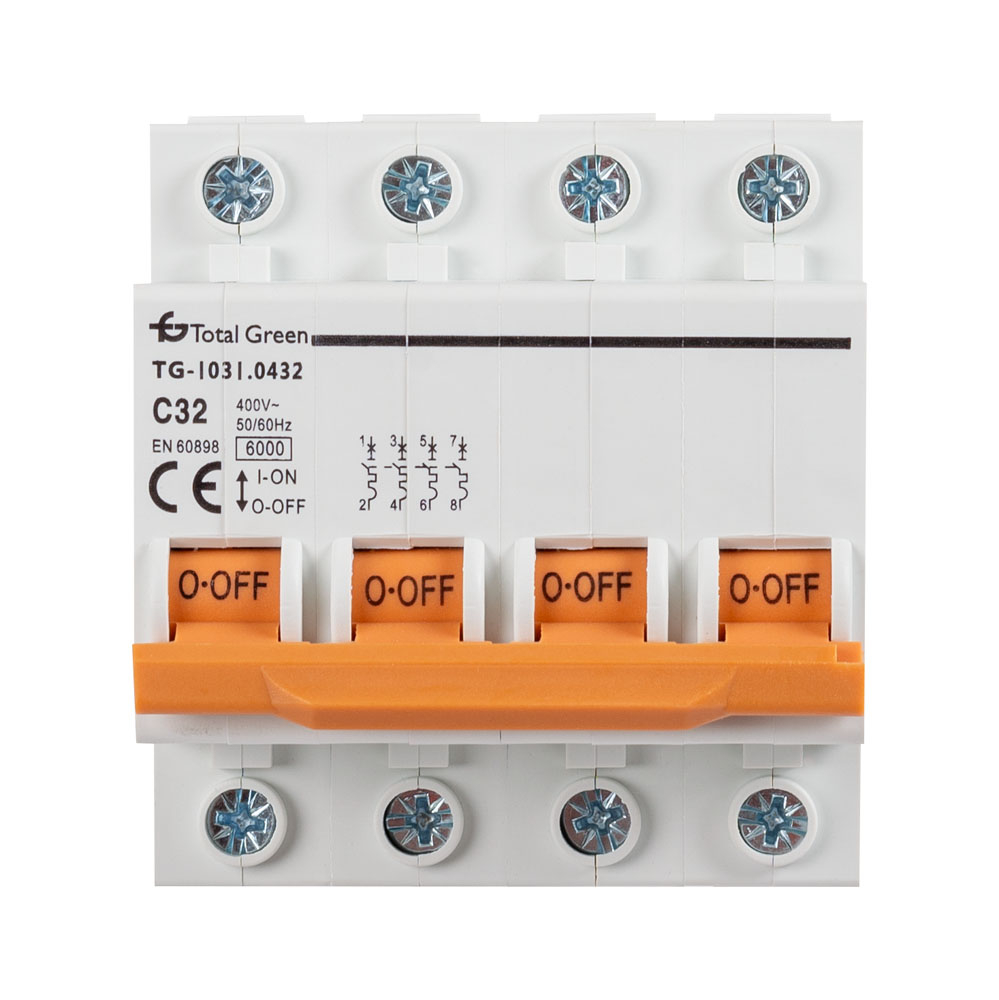

Intrerupatorul automat tetrapolar este destinat protectiei si comenzii circuitelor electrice realizate in tablouri modulare. Configuratia cu 4 poli permite utilizarea sa in aplicatii unde este necesara intreruperea simultana a patru conductoare, fiind o alegere potrivita pentru circuite de distributie si echipamente alimentate din instalatii electrice corespunzatoare.

Produsul are curent nominal de 32 A, patru poli si curba caracteristica C. Capacitatea nominala de rupere este de 6 kA, iar frecventa nominala de functionare este 50-60 Hz. Tensiunea nominala declarata este de 230 V. Gradul de protectie IP20 indica protectie impotriva accesului la partile periculoase cu degetul, fara protectie la patrunderea apei.

Este un aparat modular, conceput pentru integrare in tablouri electrice si pentru organizarea protectiei pe circuite. Dimensionarea sa trebuie corelata cu sectiunea conductoarelor, puterea consumatorilor, tipul circuitului, nivelul de scurtcircuit estimat si configuratia instalatiei. Conectarea si alegerea pozitiei in tablou se vor realiza conform proiectului electric si marcajelor existente pe aparat.

Montajul, verificarea conexiunilor si punerea sub tensiune trebuie efectuate numai de personal calificat, cu alimentarea oprita si cu respectarea normelor aplicabile instalatiilor electrice. Produsul este destinat utilizarii la interior, in tablouri sau carcase care asigura protectia necesara fata de umiditate, praf si contact accidental. Nu depasiti curentul nominal de 32 A si nu utilizati aparatul in medii neprotejate impotriva apei, avand in vedere clasa IP20.

Intrebari frecvente

Pentru ce se foloseste un intrerupator automat tetrapolar de 32 A?

Este utilizat pentru protectia si intreruperea circuitelor electrice care necesita patru poli, in special in tablouri modulare si aplicatii de distributie configurate corespunzator.

Ce inseamna curba de declansare C?

Curba C reprezinta caracteristica de declansare a intrerupatorului automat. Alegerea acesteia trebuie facuta in functie de tipul consumatorilor si de conditiile proiectului electric.

Care este capacitatea de rupere a acestui intrerupator?

Capacitatea nominala de rupere este de 6 kA.

Poate fi montat in exterior?

Are grad de protectie IP20, astfel ca se recomanda montarea la interior, intr-un tablou sau intr-o carcasa care ofera protectia necesara fata de apa, praf si atingeri accidentale.

Cine trebuie sa realizeze montajul?

Montajul si conectarea trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune si in conformitate cu proiectul electric si normele aplicabile.
