Descriere

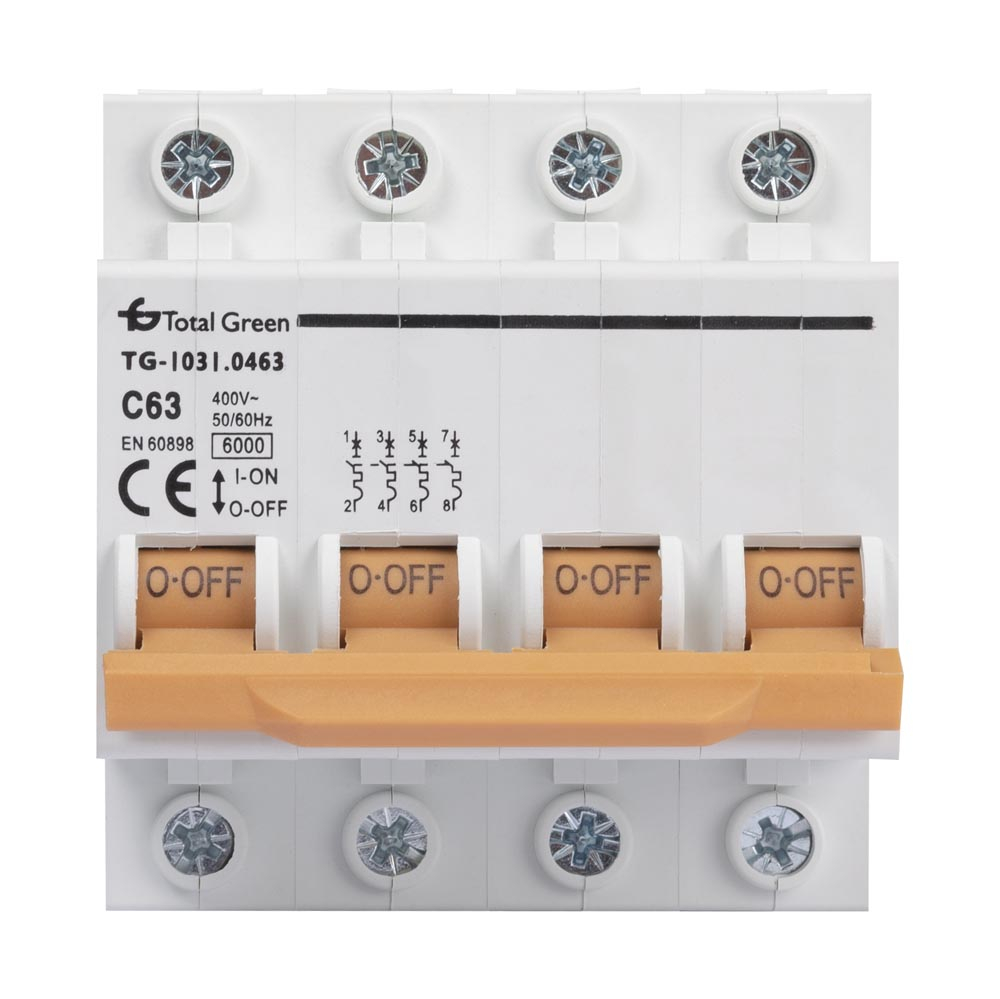

Acest intrerupator automat modular tetrapolar este destinat protectiei circuitelor electrice care necesita intreruperea simultana pe patru poli. Poate fi utilizat in tablouri electrice pentru separarea si protectia circuitelor de distributie, in aplicatii rezidentiale, comerciale sau tehnice, atunci cand configuratia instalatiei impune utilizarea unui aparat 4P.

Aparatul are curent nominal de 63A, curba caracteristica C si capacitate nominala de rupere de 6kA. Functioneaza la tensiunea nominala declarata de 230 V si frecventa de 50-60 Hz. Constructia este cu 4 poli, iar gradul de protectie IP20 indica necesitatea instalarii intr-un tablou sau intr-o carcasa care ofera protectie adecvata impotriva contactului accidental si a influentelor din mediul de montaj.

Selectarea intrerupatorului trebuie corelata cu sectiunea conductoarelor, curentul admisibil al circuitului, puterea consumatorilor si nivelul de scurtcircuit disponibil in punctul de instalare. Curba C este potrivita pentru circuite unde pot aparea curenti de pornire moderati, iar capacitatea de rupere de 6kA trebuie verificata in raport cu conditiile reale ale instalatiei.

Montajul, conectarea conductoarelor si verificarea functionarii trebuie realizate exclusiv de personal calificat, cu alimentarea oprita. Respectati schema tabloului, marcajele bornelor si cerintele normativelor electrice aplicabile. Produsul nu este destinat utilizarii ca dispozitiv de protectie diferentiala; pentru protectia persoanelor la curenti reziduali este necesar un aparat dedicat, ales corespunzator aplicatiei.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat tetrapolar de 63A?

Se utilizeaza pentru protectia si intreruperea circuitelor electrice cu configuratie pe 4 poli, in tablouri de distributie unde este necesara deconectarea simultana a tuturor polilor.

Ce inseamna curba de declansare C?

Curba C indica caracteristica de declansare a intrerupatorului automat. Este utilizata frecvent pentru circuite cu curenti de pornire moderati, iar alegerea corecta trebuie facuta in functie de tipul consumatorilor si de proiectul instalatiei.

Ce reprezinta capacitatea de rupere de 6kA?

Capacitatea de rupere de 6kA reprezinta nivelul maxim declarat al curentului de scurtcircuit pe care aparatul il poate intrerupe in conditii specificate. Aceasta valoare trebuie corelata cu nivelul de scurtcircuit estimat sau calculat in tabloul unde se monteaza.

Produsul poate fi folosit ca protectie diferentiala?

Nu. Acesta este un intrerupator automat pentru protectie la supracurent. Pentru protectie la curenti reziduali este necesar un intrerupator diferential sau un dispozitiv combinat corespunzator.

Este necesara montarea intr-un tablou electric?

Da. Gradul de protectie IP20 impune instalarea intr-o carcasa sau intr-un tablou electric adecvat, astfel incat partile active sa fie protejate impotriva atingerii accidentale.
