Descriere

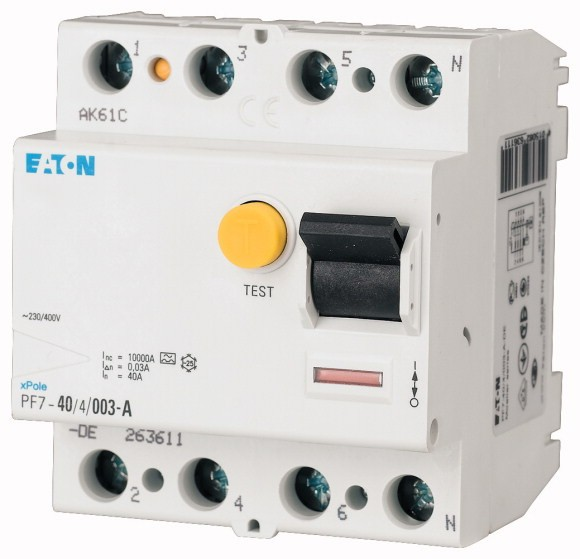

Intrerupatorul diferential tetrapolar este destinat protectiei instalatiilor electrice prin detectarea curentilor reziduali de tip AC. Este potrivit pentru tablouri electrice din aplicatii rezidentiale si comerciale, unde este necesara monitorizarea circuitelor trifazate cu nul. Aparatul nu asigura protectie la suprasarcina sau scurtcircuit, de aceea se utilizeaza impreuna cu protectii adecvate impotriva supracurentilor, dimensionate conform proiectului electric.

Caracteristicile electrice confirmate includ curent nominal de 100 A, curent rezidual nominal de declansare de 300 mA, 4 poli, tensiune nominala de 230 V AC / 400 V AC si frecventa de 50 Hz. Dispozitivul este de tip AC, sensibil la curenti reziduali alternativi sinusoidali, are declansare fara temporizare si rezistenta nominala la scurtcircuit de 10 kA. Tensiunea nominala de izolatie este de 440 V, tensiunea nominala de tinere la impuls este de 4 kV, iar capacitatea la curent de impuls este de 250 A.

Montajul se realizeaza rapid pe sina DIN conform IEC/EN 60715, iar aparatul ocupa 4 module, cu latime de 70 mm. Dimensiunile exterioare sunt de 80 mm inaltime, 70 mm latime si 76 mm adancime, iar adancimea de incorporare este de 69,5 mm. Bornele superioare si inferioare permit conectarea conductoarelor rigide intre 1,5 si 35 mm2, respectiv a conductoarelor multifilare intre 1,5 si 16 mm2; pentru conductori flexibili este admisa conectarea a doua conductoare de pana la 16 mm2.

Produsul este conform cu IEC/EN 61008 si cerintele RoHS. Gradul de protectie este IP20 in stare montata, respectiv IP40 atunci cand este instalat intr-o carcasa corespunzatoare. Temperatura ambientala de functionare este intre -25 grade C si 60 grade C; peste 40 grade C, curentul continuu maxim admis trebuie redus conform indicatiilor tehnice. Instalarea, verificarea conexiunilor si testarea functionarii trebuie efectuate de personal calificat, cu alimentarea intrerupta si in conformitate cu normele aplicabile.

Intrebari frecvente

Ce tip de curenti reziduali detecteaza acest intrerupator diferential?

Este un dispozitiv de tip AC, destinat detectarii curentilor reziduali alternativi sinusoidali.

Poate proteja singur impotriva suprasarcinii si scurtcircuitului?

Nu. Un intrerupator diferential detecteaza curentii reziduali, iar protectia la suprasarcina si scurtcircuit trebuie asigurata prin sigurante automate, intrerupatoare automate sau alte aparate de protectie dimensionate corespunzator.

Pe ce tip de tablou se monteaza?

Se monteaza pe sina DIN conform IEC/EN 60715 si ocupa 4 module in tablou.

Este potrivit pentru circuite trifazate?

Da. Constructia cu 4 poli permite utilizarea in circuite trifazate cu nul, la tensiune nominala de pana la 400 V AC.

Ce sectiuni de conductori pot fi conectate?

Bornele accepta conductori rigizi intre 1,5 si 35 mm2 si conductori multifilari intre 1,5 si 16 mm2.
