Descriere

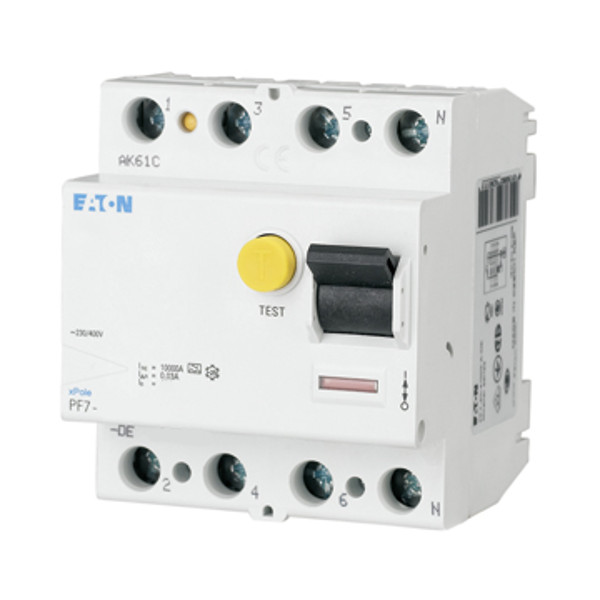

Acest intrerupator diferential tetrapolar este destinat detectarii curentilor reziduali alternativi sinusoidali si deconectarii circuitului la atingerea pragului de 30 mA. Este potrivit pentru tablouri electrice rezidentiale si comerciale, in aplicatii cu alimentare monofazata sau trifazata, unde este necesara supravegherea simultana a conductoarelor active. Aparatul este de tip AC, fara intarziere la declansare.

Are curent nominal de 100 A, curent rezidual nominal de declansare de 30 mA, tensiune nominala de utilizare de pana la 400 V AC si frecventa nominala de 50 Hz. Rezistenta nominala la scurtcircuit este de 10 kA, iar capacitatea la curent de impuls este de 250 A. Constructia are 4 poli, ocupa 4 module, are latimea de 70 mm, inaltimea de 80 mm si adancimea de 76 mm; adancimea de incorporare este de 69,5 mm. Produsul respecta IEC EN 61008 si cerintele RoHS.

Montajul se realizeaza rapid pe sina DIN conform IEC EN 60715, cu doua pozitii de fixare. Bornele superioare si inferioare permit conectarea conductoarelor rigide cu sectiuni intre 1,5 si 35 mm2, respectiv a conductoarelor multifilare intre 1,5 si 16 mm2. Pentru configurarea corecta a tabloului, conductorii trebuie conectati conform schemei de pe aparat si instructiunilor de instalare aplicabile.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat intr-un tablou sau o carcasa adecvata pentru mediul de utilizare. Functionarea este prevazuta la temperaturi ambientale intre -25 si 60 grade C; peste 40 grade C, curentul continuu admisibil trebuie redus conform indicatiilor tehnice. Intrerupatorul diferential nu inlocuieste protectia la suprasarcina si scurtcircuit, fiind necesara coordonarea cu protectiile din amonte si efectuarea montajului de catre personal calificat.

Intrebari frecvente

Pentru ce tip de curent rezidual este potrivit acest intrerupator diferential?

Este un dispozitiv de tip AC, sensibil la curenti reziduali alternativi sinusoidali.

Poate fi montat intr-un tablou trifazat?

Da. Are 4 poli si este destinat circuitelor cu tensiune de pana la 400 V AC, fiind adecvat pentru configuratii trifazate cu neutru.

Ce spatiu ocupa in tabloul electric?

Ocupa 4 module pe sina DIN si are o latime de 70 mm.

Asigura si protectie la suprasarcina sau scurtcircuit?

Nu. Rolul sau este protectia diferentiala la curenti reziduali. Protectia la suprasarcina si scurtcircuit trebuie asigurata prin aparate coordonate corespunzator in tabloul electric.

Ce sectiuni de conductori pot fi conectate?

Bornele accepta conductori rigizi de la 1,5 la 35 mm2 si conductori multifilari de la 1,5 la 16 mm2.
