Descriere

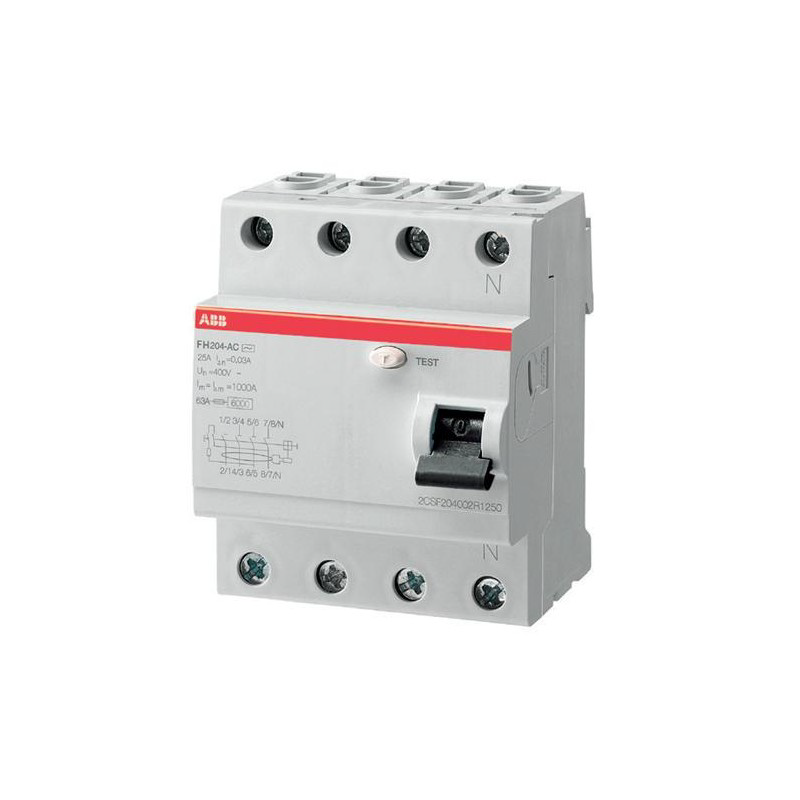

Intrerupatorul diferential tetrapolar este destinat detectarii curentilor reziduali alternativi sinusoidali si deconectarii rapide a circuitului la aparitia unei defectiuni la pamant. Este o solutie potrivita pentru tablouri de distributie rezidentiale, comerciale sau pentru aplicatii cu alimentare trifazata, unde se urmareste protectia la contacte indirecte si limitarea riscurilor asociate curentilor de defect.

Aparatul are 4 poli, curent nominal de 63 A, curent diferential rezidual nominal de 300 mA si caracteristica de declansare instantanee. Functioneaza la tensiune nominala de 230/400 V AC, 50 Hz, este de tip AC si este conform cu IEC/EN 61008. Capacitatea conditionata la scurtcircuit este de 6 kA, tensiunea nominala de izolatie este de 500 V, iar tensiunea de impuls suportata este de 4 kV. Constructia ocupa 4 module DIN, cu dimensiuni de 70 x 85 x 69 mm.

Montajul se realizeaza pe sina DIN in tabloul electric. Borna de nul este pozitionata in partea dreapta. Conductorii se aleg si se conecteaza conform sectiunilor admise de producator: conductori multifilari intre 10 si 25 mm2 sau conductor rigid de 25 mm2. In proiectarea tabloului trebuie respectata schema de distributie, ordinea conexiunilor si dimensionarea conductoarelor pentru curentul circuitului.

Dispozitivul este un intrerupator diferential, fara protectie magnetotermica integrata; protectia la suprasarcina si scurtcircuit trebuie asigurata prin aparate de protectie coordonate corespunzator. Gradul de protectie este IP20, fiind destinat instalarii in interiorul unui tablou sau al unei carcase adecvate. Lucrarile de montaj, verificare si testare trebuie efectuate exclusiv cu alimentarea oprita, de personal calificat, in conformitate cu normele aplicabile instalatiilor electrice.

Intrebari frecvente

Pentru ce tip de curenti reziduali este destinat acest intrerupator diferential?

Este un model de tip AC, destinat detectarii curentilor reziduali alternativi sinusoidali.

Poate proteja singur impotriva suprasarcinii si scurtcircuitului?

Nu. Fiind un intrerupator diferential, necesita protectie coordonata la suprasarcina si scurtcircuit prin sigurante fuzibile sau intrerupatoare automate adecvate.

Pe ce tip de montaj se instaleaza?

Se monteaza pe sina DIN in tabloul electric si ocupa 4 module.

Care sunt valorile electrice principale?

Curentul nominal este de 63 A, sensibilitatea diferentiala este de 300 mA, iar tensiunea nominala este de 230/400 V AC.

Este potrivit pentru tablouri trifazate?

Da. Configuratia cu 4 poli permite utilizarea in circuite trifazate cu nul, atunci cand schema instalatiei si protectiile din tablou sunt proiectate corespunzator.
