Descriere

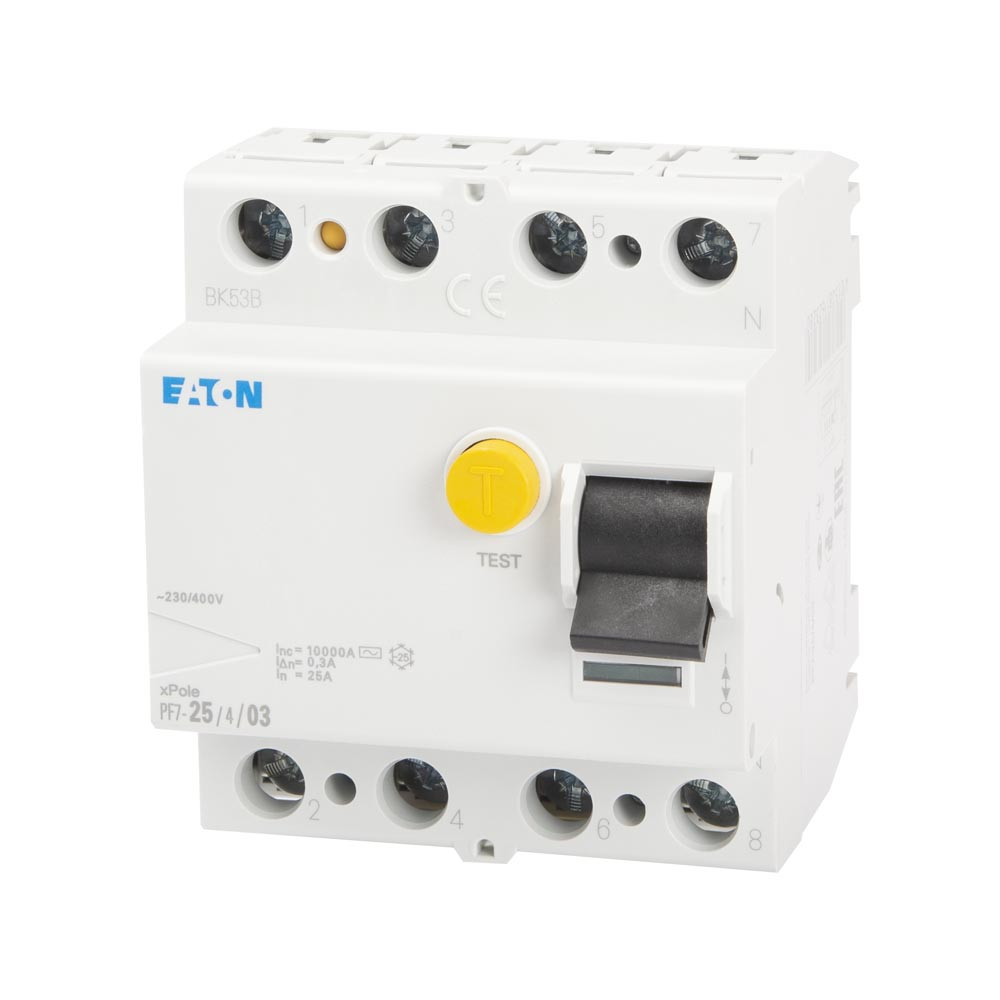

Intrerupatorul diferential RCCB cu 4 poli este destinat supravegherii curentilor reziduali in instalatii de joasa tensiune, pentru aplicatii rezidentiale si comerciale. Detecteaza curentii diferentiali alternativi sinusoidali de tip AC si declanseaza fara intarziere la atingerea sensibilitatii nominale de 30mA. Este potrivit pentru protectia circuitelor trifazate cu neutru, unde este necesara intreruperea simultana pe patru poli.

Aparatul are curent nominal de 25A, tensiune nominala de 230 V AC / 400 V AC si frecventa nominala de 50 Hz. Sensibilitatea diferentiala nominala este de 0,03 A, iar rezistenta nominala la scurtcircuit este de 10kA. Dispune de tensiune nominala de izolatie de 440 V, tensiune de tinere la impuls de 4kV si capacitate nominala de stabilire si rupere diferentiala de 500A. Este conform cu IEC/EN 61008 si RoHS.

Montajul se realizeaza pe sina DIN conform IEC/EN 60715, prin sistem de fixare rapida cu doua pozitii. Ocupa 4 module, avand latimea de 70 mm, inaltimea de 80 mm si adancimea de 76 mm; adancimea de incorporare este de 69,5 mm. Bornele superioare si inferioare permit conectarea conductoarelor rigide de 1,5 pana la 35 mm2 si a conductoarelor multifilare de 1,5 pana la 16 mm2. Aparatul accepta echipamente auxiliare si contact de semnalizare pentru declansare, montat ulterior.

Gradul de protectie este IP20, respectiv IP40 atunci cand aparatul este instalat intr-o carcasa adecvata. Domeniul temperaturii ambiante de functionare este intre -25 si 55 grade C, iar peste 40 grade C curentul continuu admisibil trebuie redus conform instructiunilor tehnice. Pentru o exploatare corecta, instalarea, alegerea protectiei de rezerva si verificarea periodica prin circuitul de test trebuie realizate de personal calificat. Fiind un RCCB, aparatul trebuie coordonat cu protectii dedicate la suprasarcina si scurtcircuit.

Intrebari frecvente

Pentru ce tip de instalatie este potrivit acest intrerupator diferential?

Este destinat circuitelor trifazate cu neutru, cu tensiune de 230/400 V AC, utilizate in tablouri electrice rezidentiale si comerciale.

Ce inseamna sensibilitatea de 30mA?

Sensibilitatea de 30mA reprezinta pragul nominal de curent diferential la care aparatul declanseaza, pentru protectie diferentiala suplimentara in instalatie.

Este un aparat de tip AC?

Da. Aparatul este de tip AC si este sensibil la curenti reziduali alternativi sinusoidali.

Cum se monteaza?

Se fixeaza pe sina DIN IEC/EN 60715 si ocupa 4 module in tabloul electric. Conectarea trebuie efectuata de personal calificat, cu respectarea sectiunilor admise pentru conductoare.

Asigura si protectie la suprasarcina sau scurtcircuit?

Nu. Ca intrerupator diferential RCCB, necesita coordonare cu o protectie separata la suprasarcina si scurtcircuit, dimensionata pentru circuitul protejat.
