Descriere

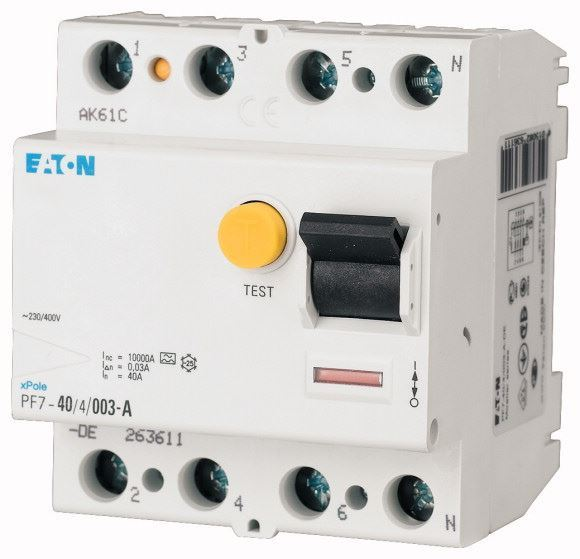

Acest intrerupator diferential este destinat monitorizarii curentilor reziduali in instalatii electrice rezidentiale si comerciale. Varianta cu 4 poli permite utilizarea in circuite trifazate cu nul, iar sensibilitatea de 30 mA este potrivita pentru protectia suplimentara la curenti de defect. Este un dispozitiv diferential de tip AC, destinat detectarii curentilor reziduali alternativi sinusoidali.

Are curent nominal de 80 A, curent diferential nominal de declansare de 30 mA si rezistenta nominala la scurtcircuit de 10 kA. Functioneaza la 230/400 V AC, 50 Hz, cu tensiune nominala de utilizare de pana la 400 V AC, tensiune nominala de izolatie de 440 V si tensiune nominala de impuls de 4 kV. Capacitatea nominala diferentiala de stabilire si rupere este de 800 A, iar dispozitivul este partial rezistent la curenti de impuls de 250 A. Respecta standardul IEC/EN 61008 si este conform RoHS.

Montajul se realizeaza in tablouri electrice pe sina DIN conform IEC/EN 60715, prin sistem de fixare rapida cu doua pozitii de blocare. Aparatul are 4 module, latime de 70 mm, inaltime de 71 mm si adancime de aproximativ 80 mm. Conectarea trebuie efectuata conform schemei electrice a instalatiei, cu respectarea sectiunii conductoarelor, a cuplului de strangere recomandat si a coordonarii cu protectiile la supracurent din amonte sau din aval.

Gradul de protectie este IP20, respectiv IP40 atunci cand aparatul este instalat intr-o carcasa adecvata. Declansarea este fara temporizare, iar circuitul de test functioneaza in intervalul 184-440 V AC. Intrerupatorul diferential nu inlocuieste protectia la suprasarcina si scurtcircuit, astfel ca instalatia trebuie prevazuta cu sigurante automate sau alte dispozitive de protectie corespunzatoare. Instalarea, verificarea butonului de test si interventiile in tablou trebuie realizate de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Pentru ce tip de instalatie se utilizeaza un intrerupator diferential 4P de 80 A?

Este adecvat pentru circuite trifazate cu nul din tablouri electrice rezidentiale sau comerciale, la tensiuni de 230/400 V AC, atunci cand proiectul necesita protectie diferentiala cu patru poli.

Ce inseamna sensibilitatea de 30 mA?

Valoarea de 30 mA reprezinta curentul diferential nominal de declansare. Dispozitivul declanseaza la aparitia unui curent rezidual de acest nivel, contribuind la protectia suplimentara impotriva electrocutarii prin contacte indirecte si directe, in conditiile unei instalatii proiectate corect.

Ce tip de curent rezidual detecteaza tipul AC?

Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali. Alegerea tipului de diferential trebuie facuta in functie de natura consumatorilor si de cerintele proiectului electric.

Inlocuieste intrerupatorul diferential protectia la scurtcircuit si suprasarcina?

Nu. Un intrerupator diferential monitorizeaza curentul rezidual. Protectia la suprasarcina si scurtcircuit trebuie asigurata separat, prin aparate de protectie la supracurent dimensionate corespunzator.

Cum se monteaza acest intrerupator diferential?

Se fixeaza pe sina DIN in tablou si ocupa 4 module. Conectarea trebuie realizata conform schemei de montaj si normelor aplicabile, de catre un electrician calificat.
