Descriere

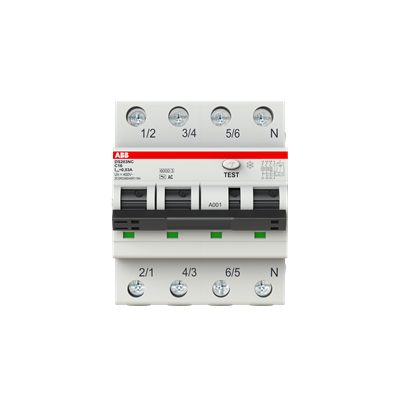

Intrerupatorul diferential magnetotermic este un aparat RCBO 3P+N destinat protectiei circuitelor trifazate cu neutru. Acesta reuneste intr-un singur echipament protectia magnetotermica si diferentiala, intervenind la suprasarcina, scurtcircuit si curenti reziduali spre pamant. Este recomandat pentru tablouri electrice rezidentiale, comerciale si aplicatii similare unde este necesara protectia individuala a unui circuit trifazat.

Aparatul are curent nominal de 16 A, caracteristica de declansare C si curent diferential nominal de 30 mA. Este de tip AC, pentru detectarea curentilor reziduali alternativi, si functioneaza la tensiune nominala de 400-415 V AC, cu frecventa de 50/60 Hz. Capacitatea nominala de rupere este de 6 kA, capacitatea ultima de rupere Icu este de 10 kA, iar clasa de limitare a energiei este 3. Sunt prevazuti 4 poli, dintre care 3 poli protejati, cu borna de nul pozitionata in partea dreapta.

Se monteaza pe sina DIN in tablouri modulare si ocupa 4 module, avand dimensiuni de aproximativ 71 x 85 x 69 mm. Alimentarea poate fi realizata din orice directie. Bornele accepta bare colectoare de pana la 10 mm2 si conductori rigizi sau flexibili de pana la 25 mm2. Aparatul poate fi completat cu accesorii compatibile, precum contacte auxiliare, contacte de semnalizare si declansatoare de tensiune minima sau supratensiune.

Instalarea, dimensionarea protectiilor din amonte si verificarea functionarii trebuie realizate de personal calificat, cu alimentarea intrerupta. Gradul de protectie este IP2X, domeniul temperaturii ambientale de functionare este de la -25 la 55 grade C, iar categoria de supratensiune este III. Tipul AC trebuie ales numai pentru circuite ale caror curenti reziduali anticipati sunt alternativi; pentru consumatori care pot genera componente reziduale pulsatorii de curent continuu, tipul de protectie diferentiala se stabileste prin proiectul instalatiei.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator diferential magnetotermic?

Combina protectia la suprasarcina si scurtcircuit cu protectia diferentiala la curent rezidual spre pamant. Sensibilitatea diferentiala este de 30 mA.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor trifazate cu neutru, avand configuratie 3P+N si 4 poli. Cei 3 poli de faza sunt protejati.

Ce inseamna curba de declansare C?

Curba C defineste caracteristica magnetica de declansare a protectiei la supracurent. Alegerea ei trebuie corelata cu tipul consumatorilor, curentii de pornire si proiectul instalatiei.

Se poate monta in tablouri modulare?

Da. Aparatul se monteaza pe sina DIN, ocupa 4 module si are o adancime de montaj de 69 mm.

Este adecvat pentru orice tip de consumator electronic?

Este un dispozitiv diferential de tip AC, destinat curentilor reziduali alternativi. Pentru circuite cu echipamente care pot genera curenti reziduali pulsatorii de curent continuu, tipul diferential necesar trebuie stabilit de un electrician calificat sau prin proiectul instalatiei.
