Descriere

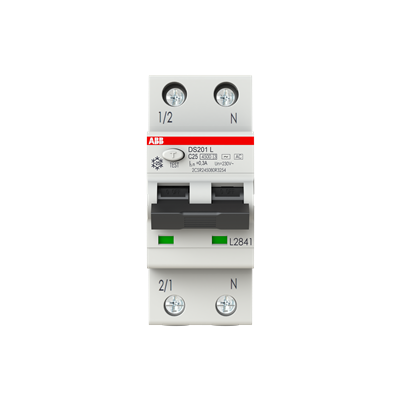

Acest intrerupator diferential magnetotermic este destinat protectiei circuitelor monofazate de utilizare finala. Integreaza functia de protectie magnetotermica impotriva suprasarcinii si scurtcircuitului cu protectia diferentiala la curenti reziduali de tip AC. Este potrivit pentru tablouri electrice rezidentiale, comerciale sau din aplicatii tertiare, atunci cand proiectul necesita o sensibilitate diferentiala de 300 mA.

Aparatul are configuratie 1P+N, cu 2 poli in total si un pol protejat, curent nominal de 25 A si caracteristica de declansare C. Sensibilitatea diferentiala nominala este de 300 mA, iar tipul curentului rezidual este AC, pentru detectarea curentilor alternativi sinusoidali. Functioneaza la tensiune nominala de 230 V AC, frecventa 50/60 Hz si tensiune nominala de izolatie de 500 V. Capacitatea nominala de rupere la scurtcircuit Icn este de 4,5 kA, iar capacitatea ultima de rupere Icu este de 6 kA. Produsul respecta standardele IEC/EN 61009-1 si IEC/EN 61009-2-1.

Montajul se realizeaza pe sina DIN, in orice pozitie, iar aparatul ocupa 2 module. Dimensiunile sunt de 35 mm latime, 85 mm inaltime si 69 mm adancime, inclusiv adancimea de incorporare. Bornele cu surub permit conectarea conductoarelor rigide sau multifilare intre 0,75 si 25 mm2, a conductoarelor flexibile cu pin intre 0,75 si 16 mm2 si a barelor pieptene de 10 mm2. Cuplul de strangere indicat pentru borne este de 2,8 Nm, iar borna de nul este amplasata in partea dreapta.

Pentru exploatare corecta, aparatul trebuie instalat de personal calificat, intr-un tablou compatibil si dimensionat conform proiectului electric. Gradul de protectie declarat este IP20/IP40, iar domeniul temperaturii ambiante de functionare este intre -25 si 55 grade C. Tipul AC este destinat circuitelor in care pot aparea curenti reziduali alternativi sinusoidali; alegerea protectiei diferentiale trebuie facuta in functie de tipul sarcinilor si de cerintele instalatiei. Sensibilitatea de 300 mA nu inlocuieste masurile suplimentare necesare pentru protectia persoanelor la contact direct.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator?

Combina protectia magnetotermica la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali alternativi sinusoidali de tip AC.

Pentru ce fel de circuit este potrivit?

Este destinat circuitelor monofazate de utilizare finala, avand configuratie 1P+N, tensiune nominala de 230 V AC si curent nominal de 25 A.

Ce inseamna curba de declansare C?

Curba C defineste caracteristica de declansare magnetica a protectiei la scurtcircuit si este utilizata frecvent pentru circuite cu sarcini uzuale care pot avea curenti de pornire moderati.

Se monteaza pe sina DIN?

Da. Aparatul este proiectat pentru montaj pe sina DIN, ocupa 2 module si poate fi montat in orice pozitie.

Este sensibilitatea de 300 mA potrivita pentru protectia directa a persoanelor?

Nu. Sensibilitatea de 300 mA nu este destinata ca protectie suplimentara la contact direct; selectarea sensibilitatii diferentiale se face conform proiectului instalatiei si cerintelor de siguranta aplicabile.
