Descriere

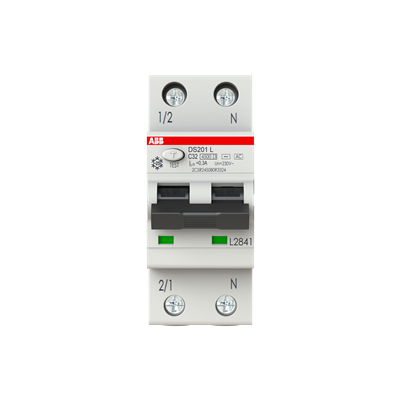

Acest intrerupator diferential magnetotermic de tip RCBO este destinat protectiei circuitelor monofazate finale impotriva suprasarcinilor, scurtcircuitelor si curentilor reziduali alternativi sinusoidali. Constructia 1P+N permite protejarea conductorului de faza si comutarea simultana a fazei si neutrului, fiind potrivita pentru tablouri electrice rezidentiale, comerciale sau aplicatii tehnice cu alimentare monofazata.

Aparatul are curent nominal de 32 A, caracteristica de declansare C si sensibilitate diferentiala nominala de 300 mA, tip AC. Functioneaza la tensiune nominala de 230 V AC, respectiv tensiune operationala de pana la 240 V AC, la frecventa de 50/60 Hz. Capacitatea ultima de rupere la scurtcircuit Icu este de 6 kA, iar capacitatea nominala de scurtcircuit este de 4,5 kA. Respecta standardele IEC/EN 61009-1 si IEC/EN 61009-2-1, are clasa de limitare a energiei 3, tensiune de izolatie Ui de 500 V si tensiune de impuls Uimp de 4 kV.

Se monteaza pe sina DIN standard si ocupa 2 module. Dimensiunile sunt de aproximativ 35 x 85 x 69 mm, iar pozitia neutrului este in partea dreapta. Conectarea se realizeaza prin borne cu surub, alimentarea putand fi efectuata din ambele sensuri. Bornele accepta conductori rigizi sau multifilari intre 0,75 si 25 mm2, conductori flexibili intre 0,75 si 16 mm2 si conductori flexibili cu ferula intre 0,75 si 16 mm2. Lungimea recomandata de dezizolare este de 12 mm, iar cuplul de strangere al bornelor este de 2,8 Nm.

Indicatorul de pozitie afiseaza rosu pentru ON si verde pentru OFF, iar semnalizarea mecanica de defect este realizata printr-un marcaj albastru pe maneta. Gradul de protectie este IP20, respectiv IP40 in conditii de montaj corespunzatoare in tablou, iar intervalul temperaturii ambientale de functionare este intre -25 si 55 grade C. Selectarea sensibilitatii de 300 mA si verificarea coordonarii cu restul protectiilor din instalatie trebuie realizate de personal calificat, conform proiectului electric si reglementarilor aplicabile.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator diferential magnetotermic?

Combina protectia magnetotermica impotriva suprasarcinilor si scurtcircuitelor cu protectia diferentiala la curenti reziduali alternativi sinusoidali, de tip AC.

Ce inseamna caracteristica de declansare C?

Curba C indica o caracteristica de declansare magnetica potrivita in mod uzual circuitelor cu curenti de pornire moderati, selectarea corecta fiind stabilita in functie de sarcina si proiectul instalatiei.

Se poate monta pe sina DIN?

Da. Aparatul este proiectat pentru montaj pe sina DIN standard si ocupa 2 module in tabloul electric.

Este potrivit pentru protectia suplimentara a persoanelor la contact direct?

Sensibilitatea diferentiala este de 300 mA. Pentru protectia suplimentara la contact direct, acolo unde proiectul sau reglementarile o solicita, se utilizeaza in mod obisnuit protectii diferentiale cu sensibilitate de 30 mA.

Ce conductori pot fi conectati la borne?

Bornele cu surub accepta conductori rigizi sau multifilari intre 0,75 si 25 mm2 si conductori flexibili intre 0,75 si 16 mm2, cu respectarea cuplului de strangere de 2,8 Nm.
