Descriere

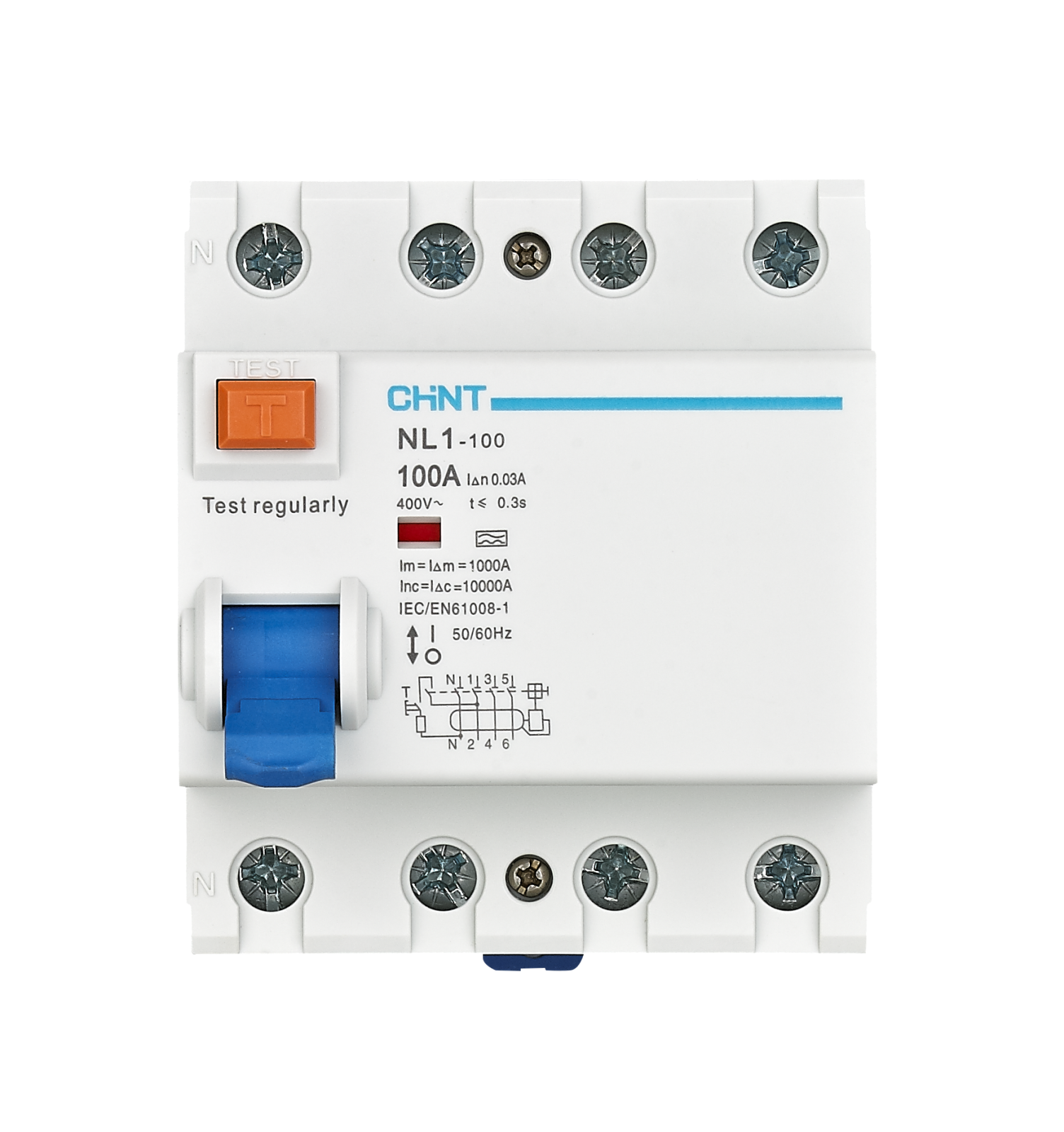

Acest intrerupator diferential RCCB este destinat detectarii curentilor reziduali si deconectarii circuitului atunci cand apare o defectiune de izolatie sau o scurgere de curent la pamant. Configuratia cu 4 poli il recomanda pentru tablouri electrice trifazate, in aplicatii rezidentiale de putere mare, comerciale sau industriale. Aparatul este de tip AC, adecvat pentru detectarea curentilor reziduali alternativi sinusoidali.

Curentul nominal este de 100 A, sensibilitatea diferentiala nominala este de 100 mA, iar tensiunea nominala de utilizare pentru varianta 4P este AC 400/415 V. Frecventa nominala este 50/60 Hz, iar capacitatea conditionata la scurtcircuit si capacitatea conditionata diferentiala la scurtcircuit sunt de 6 kA. Echipamentul are tensiune de izolatie Ui de 500 V, tensiune nominala de tinere la impuls Uimp de 4 kV si respecta standardul IEC/EN 61008-1.

Montajul se realizeaza pe sina DIN de 35 mm, conform EN 60715. Conectarea poate fi efectuata cu conductori sau cu bare de distributie; capacitatea bornelor este de pana la 25 mm2 pentru conductori si pana la 10 mm2 pentru bare, iar cuplul de strangere indicat este de 2 Nm. Pentru functionare corecta, conductoarele trebuie racordate conform schemei aparatului si sectiunea lor trebuie aleasa in functie de curentul circuitului si de conditiile instalatiei.

RCCB-ul ofera exclusiv protectie diferentiala, fara protectie la suprasarcina sau scurtcircuit. De aceea, trebuie utilizat impreuna cu o protectie adecvata la supracurent, dimensionata corespunzator circuitului. Gradul de protectie este IP20, temperatura de functionare este intre -25 grade C si +70 grade C, iar instalarea trebuie efectuata in tablou inchis, de personal calificat, cu respectarea normelor electrice aplicabile.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator diferential?

Ofera protectie la curenti reziduali alternativi sinusoidali, specifici dispozitivelor de tip AC. Aparatul detecteaza dezechilibrul de curent si deconecteaza circuitul la atingerea sensibilitatii nominale de 100 mA.

Poate fi utilizat intr-un tablou trifazat?

Da. Are 4 poli si tensiune nominala AC 400/415 V, fiind destinat utilizarii in circuite si tablouri electrice trifazate.

Asigura protectie la suprasarcina si scurtcircuit?

Nu. Fiind un RCCB, aparatul realizeaza numai protectie diferentiala. Pentru protectia la suprasarcina si scurtcircuit trebuie montat impreuna cu un intrerupator automat sau o siguranta fuzibila dimensionata corect.

Cum se monteaza?

Se monteaza pe sina DIN de 35 mm. Racordarea se face conform schemei de pe aparat, folosind conductori sau bare compatibile, iar instalarea trebuie realizata de personal calificat.

Ce inseamna sensibilitate diferentiala de 100 mA?

Valoarea de 100 mA reprezinta pragul nominal de curent rezidual la care dispozitivul declanseaza. Alegerea sensibilitatii trebuie facuta in functie de schema de protectie, circuit si cerintele proiectului electric.
