Descriere

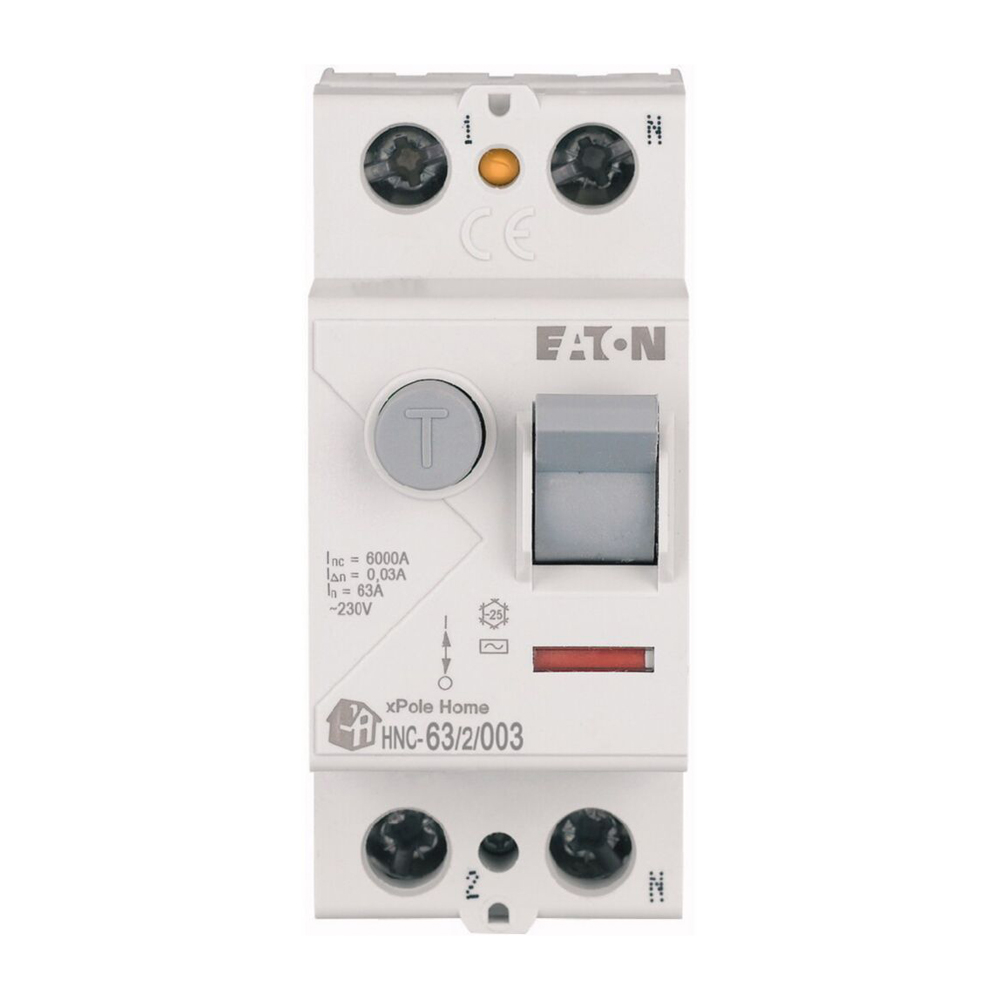

Acest intrerupator diferential RCCB cu 2 poli este destinat protectiei instalatiilor electrice rezidentiale si comerciale prin detectarea curentilor reziduali de tip AC. Este o solutie potrivita pentru tablouri electrice monofazate, unde este necesara intreruperea simultana a conductoarelor circuitului la aparitia unui curent diferential. Declansarea este fara temporizare, iar sensibilitatea de 30 mA il recomanda pentru circuite care necesita protectie diferentiala suplimentara.

Aparatul are curent nominal de 63 A, tensiune nominala de utilizare de pana la 230 V AC si frecventa nominala de 50 Hz. Curentul diferential nominal este de 30 mA, tipul de sensibilitate fiind AC. Rezistenta nominala la scurtcircuit este de 6 kA, curentul nominal de inchidere si intrerupere diferentiala este de 630 A, iar capacitatea la curent de impuls este de 250 A. Tensiunea nominala de izolatie este de 440 V, iar tensiunea suport la impuls este de 4 kV. Produsul respecta cerintele IEC/EN 61008 si este conform RoHS.

Montajul se realizeaza pe sina DIN, aparatul ocupand 2 module, cu latime de 35 mm, inaltime de 80 mm si adancime de 76 mm. Adancimea de incorporare este de 45 mm. Bornele permit conectarea conductoarelor multifilare cu sectiuni intre 1.5 si 16 mm2 sau a conductoarelor rigide cu sectiuni intre 1.5 si 35 mm2. Constructia include borne cu dubla utilizare sus si jos, ghidaj pentru conectarea sigura a conductorilor si indicator de pozitie al contactelor rosu verde.

Gradul de protectie al aparatului este IP20, astfel ca acesta trebuie instalat in interiorul unui tablou electric adecvat. Temperatura ambientala de functionare este intre -25 grade C si 60 grade C. Peste 40 grade C, curentul continuu maxim admis trebuie redus cu 1.8 procente pentru fiecare grad C suplimentar. Ca RCCB, dispozitivul asigura protectie la curenti reziduali, dar nu inlocuieste protectia la suprasarcina si scurtcircuit; instalatia trebuie prevazuta cu protectii coordonate corespunzator si montajul trebuie efectuat de personal calificat.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator diferential?

Detecteaza curentii reziduali de tip AC si declanseaza la un curent diferential nominal de 30 mA, fara temporizare.

Poate fi utilizat in instalatii monofazate?

Da. Aparatul este cu 2 poli si are tensiunea nominala de utilizare de pana la 230 V AC, fiind adecvat pentru tablouri monofazate.

Asigura protectie la suprasarcina si scurtcircuit?

Nu. Fiind un RCCB, aparatul este destinat protectiei diferentiale. Protectia la suprasarcina si scurtcircuit trebuie realizata cu sigurante automate sau alte dispozitive de protectie coordonate corect.

Cum se monteaza in tablou?

Se monteaza pe sina DIN si ocupa 2 module, cu o latime de 35 mm. Conectarea trebuie realizata conform schemei instalatiei si de catre personal calificat.

Ce sectiuni de conductor pot fi conectate?

Bornele accepta conductoare multifilare intre 1.5 si 16 mm2 si conductoare rigide intre 1.5 si 35 mm2.
