Descriere

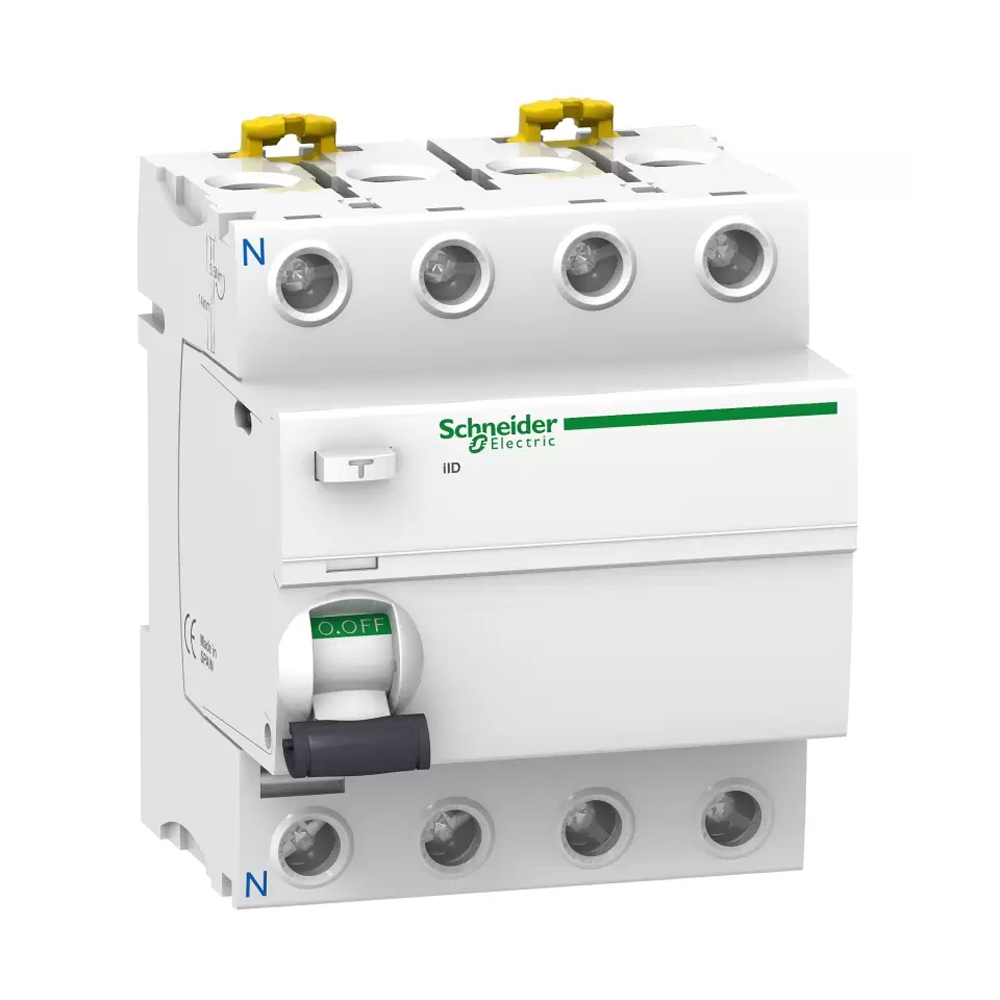

Acest intrerupator diferential RCCB este destinat protectiei circuitelor trifazate cu neutru impotriva curentilor reziduali de defect. Configuratia 4P permite intreruperea simultana a celor trei faze si a neutrului, fiind adecvata pentru tablouri electrice rezidentiale, comerciale sau aplicatii de distributie. Sensibilitatea de 30mA este destinata protectiei suplimentare a persoanelor la soc electric prin contact direct, in conditiile unei proiectari corecte a instalatiei.

Aparatul are curent nominal de 63A, sensibilitate diferentiala nominala de 30mA si protectie diferentiala instantanee, tip AC. Functioneaza la frecventa de 50/60Hz, cu tensiune operationala nominala de 380 pana la 415V AC. Capacitatea nominala de inchidere si de rupere este de 1500A, curentul conditionat de scurtcircuit este de 10kA, tensiunea nominala de izolatie este de 500V AC, iar tensiunea nominala de tinere la impuls este de 6kV. Este conform cu standardele IEC 61008-1 si EN 61008-1.

Montajul se realizeaza prin clipsare pe sina DIN, iar aparatul ocupa 8 module de 9 mm. Dimensiunile sunt de 91 mm inaltime, 72 mm latime si 73,5 mm adancime. Pozitia neutrului este in stanga, iar conexiunile beneficiaza de indicatie de cablare pentru o instalare mai clara in tablou. Comanda se face cu ajutorul manetei frontale, iar indicatorul mecanic de stare semnalizeaza pozitia contactelor si defectul de punere la pamant.

Fiind un RCCB, aparatul detecteaza curenti diferentiali alternativi sinusoidali, specifici aplicatiilor de tip AC, dar nu asigura protectia la suprasarcina sau scurtcircuit. Pentru protectia completa a circuitului trebuie utilizat impreuna cu o protectie la supracurent dimensionata corespunzator si cu respectarea curentului conditionat de scurtcircuit al ansamblului. Instalarea, testarea periodica prin butonul de test si verificarea compatibilitatii cu tipul sarcinilor trebuie efectuate de personal calificat, cu alimentarea deconectata.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator diferential?

Detecteaza curentii reziduali alternativi sinusoidali de tip AC si declanseaza la o sensibilitate nominala de 30mA. Este destinat protectiei suplimentare impotriva socului electric si semnalarii defectelor de izolatie.

Protejeaza si la suprasarcina sau scurtcircuit?

Nu. Acesta este un RCCB, nu un intrerupator automat magnetotermic. Pentru protectie la suprasarcina si scurtcircuit trebuie prevazuta separat o siguranta automata sau o alta protectie la supracurent, corect dimensionata.

Pe ce tip de instalatie se monteaza?

Este destinat circuitelor AC trifazate cu neutru, avand 4 poli si tensiune operationala nominala de 380 pana la 415V AC la 50/60Hz.

Cate module ocupa in tabloul electric?

Aparatul ocupa 8 module de 9 mm si se monteaza prin clipsare pe sina DIN.

Este necesara testarea periodica?

Da. Functionarea protectiei diferentiale trebuie verificata periodic prin actionarea butonului de test, conform procedurilor de exploatare ale instalatiei si indicatiilor personalului calificat.
