Descriere

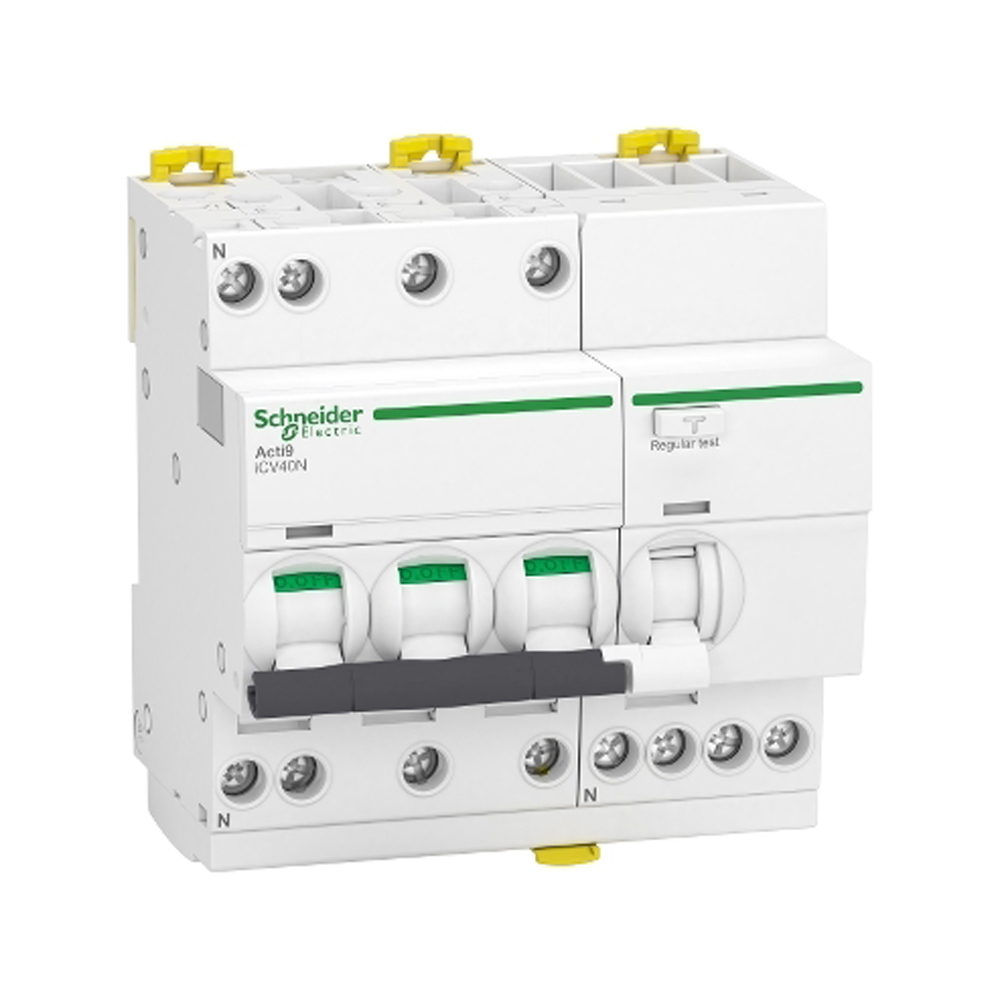

Acest intreruptor automat diferential cu protectie la supracurent este destinat circuitelor de distributie trifazate cu neutru. Integreaza protectia magnetotermica impotriva suprasarcinilor si scurtcircuitelor cu protectia diferentiala la curenti reziduali, fiind potrivit pentru tablouri electrice din aplicatii rezidentiale, comerciale mici si instalatii de distributie. Protectia diferentiala de tip AC este destinata detectarii curentilor reziduali alternativi sinusoidali.

Aparatul are configuratie 3P+N, cu trei poli protejati si neutru pozitionat la stanga. Curentul nominal este de 16 A, curba de declansare este C, iar pragul de declansare magnetica este de 5 pana la 10 ori curentul nominal. Functioneaza la tensiunea nominala de utilizare de 400 V AC, 50/60 Hz, are sensibilitate diferentiala de 30 mA, declansare diferentiala instantanee si tehnologie de declansare independenta de tensiune. Puterea nominala de rupere este de 6 kA la 400 V AC, conform EN/IEC 61009-2-1; tensiunea de izolatie este de 440 V AC, iar tensiunea nominala de tinere la impuls este de 4 kV.

Montajul se realizeaza prin clipsare pe sina DIN. Echipamentul ocupa 10 module de 9 mm si are dimensiuni de 93 mm inaltime, 90 mm latime si 73 mm adancime. Conectarea se face in borne tip tunel, sus sau jos, pentru conductoare rigide cu sectiunea de 1 pana la 16 mm2 sau conductoare flexibile cu sectiunea de 1 pana la 10 mm2. Lungimea recomandata de dezizolare este de 14 mm, iar cuplul de strangere al bornelor este de 2 Nm. Este compatibil cu piepteni de distributie cu dinti, montati sus sau jos.

Pentru exploatare corecta, aparatul trebuie dimensionat in functie de circuit, conductoare si curentul de sarcina, iar instalarea trebuie efectuata de personal calificat. Dispune de indicator de pozitie a contactelor, semnalizare ON/OFF si indicatie de defect, fiind adecvat pentru izolare conform EN/IEC 60947-2. Gradul de protectie este IP20 pentru aparat, respectiv IP40 atunci cand este instalat intr-o carcasa modulara corespunzatoare. Temperatura ambianta de functionare este intre -5 si 60 grade C, iar altitudinea maxima de utilizare este de 2000 m.

Intrebari frecvente

Ce protectii ofera acest intreruptor automat diferential?

Combina protectia magnetotermica la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali. Sensibilitatea diferentiala este de 30 mA, iar protectia diferentiala este de tip AC.

Pentru ce tip de retea este proiectat?

Este destinat retelelor AC trifazate cu neutru, avand configuratie 3P+N, tensiune nominala de utilizare 400 V AC si frecventa de 50/60 Hz.

Care sunt datele principale de declansare?

Curentul nominal este de 16 A, curba de declansare este C, iar declansarea magnetica intervine la 5 pana la 10 ori curentul nominal. Puterea nominala de rupere este de 6 kA.

Cum se monteaza si ce conductoare accepta?

Se clipseaza pe sina DIN. Bornele tip tunel permit conectarea sus sau jos a conductoarelor rigide de 1 pana la 16 mm2 ori flexibile de 1 pana la 10 mm2. Cuplul de strangere indicat este de 2 Nm.

Poate fi utilizat ca aparat de izolare?

Da, este adecvat pentru izolare conform EN/IEC 60947-2. Lucrarile de conectare, verificare si interventie trebuie realizate numai de personal calificat, cu instalatia scoasa de sub tensiune.
