Descriere

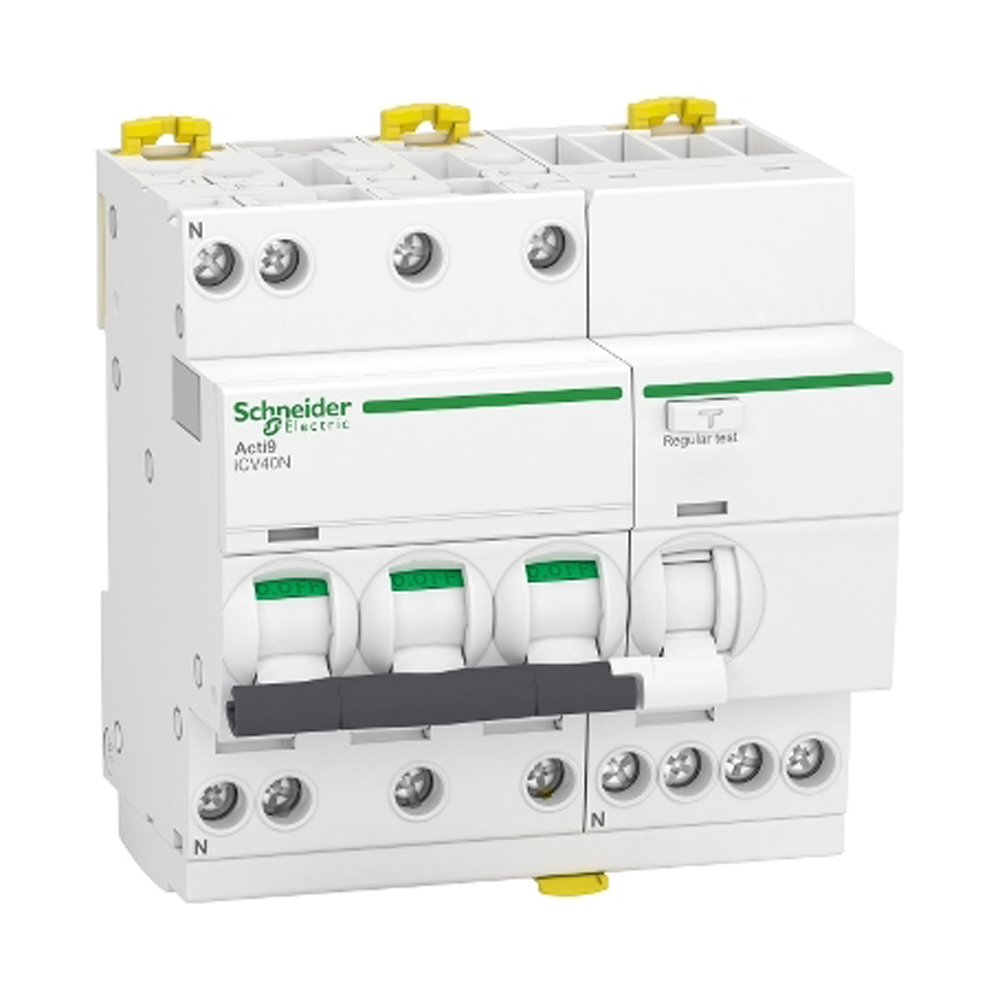

Acest intreruptor diferential cu protectie la supracurent, de tip RCBO, este destinat distributiei electrice in circuite trifazate cu nul. Integreaza intr-un singur aparat protectia magnetotermica la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali, fiind potrivit pentru tablouri electrice rezidentiale, comerciale sau pentru aplicatii de mica distributie. Configuratia este 3P+N, cu trei poli protejati si nul pozitionat in stanga.

Aparatul are curent nominal de 10A, curba de declansare C si protectie diferentiala instantanee cu sensibilitate de 30mA, tip AC. Functioneaza la tensiune nominala de utilizare de 400V AC, 50/60Hz, iar capacitatea nominala de rupere la scurtcircuit este de 6kA la 400V AC, conform EN/IEC 61009-2-1. Limita de declansare magnetica este de 5...10 x In, tensiunea nominala de izolatie este 440V AC, iar tensiunea nominala de tinere la impuls este 4kV. Aparatul are clasa de limitare 3 si este adecvat pentru izolare conform EN/IEC 60947-2.

Montajul se realizeaza prin clipsare pe sina DIN. Constructia permite conectarea prin borne tip tunel, sus sau jos, pentru conductori rigizi de 1...16 mm2 si conductori flexibili de 1...10 mm2; cuplul de strangere indicat este de 2 Nm. Latimea este de 90 mm, echivalenta cu 10 pasi de 9 mm, iar dimensiunile totale sunt aproximativ 90 x 93 x 73 mm. Este compatibil cu bare pieptene si blocuri de distributie cu dinti, montate sus sau jos.

Pentru exploatare sigura, selectarea aparatului trebuie corelata cu sectiunea conductoarelor, puterea consumatorilor, curentul de scurtcircuit estimat si schema de impamantare a instalatiei. Protectia diferentiala tip AC este destinata detectarii curentilor reziduali alternativi sinusoidali; pentru circuite cu echipamente electronice care pot genera componente pulsatorii sau continue trebuie verificata cerinta pentru un alt tip de protectie diferentiala. Gradul de protectie este IP20, iar instalarea, verificarea periodica si conectarea trebuie efectuate de personal calificat, cu alimentarea oprita.

Intrebari frecvente

Ce protectii ofera acest RCBO?

Combina protectia magnetotermica la suprasarcina si scurtcircuit cu protectia diferentiala la curent rezidual de 30mA.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor trifazate cu nul, la 400V AC si 50/60Hz, avand configuratie 3P+N si trei poli protejati.

Ce inseamna curba C?

Curba C are declansare magnetica in domeniul 5...10 x curentul nominal si este utilizata frecvent pentru circuite cu curenti de pornire moderati.

Se monteaza pe sina DIN?

Da, aparatul are montaj prin clipsare pe sina DIN si borne tip tunel pentru conectare sus sau jos.

Este potrivit pentru orice consumator cu electronica?

Nu intotdeauna. Protectia diferentiala este tip AC, iar pentru echipamente care pot produce curenti reziduali pulsatorii sau continui trebuie verificat tipul diferential necesar instalatiei.
