Descriere

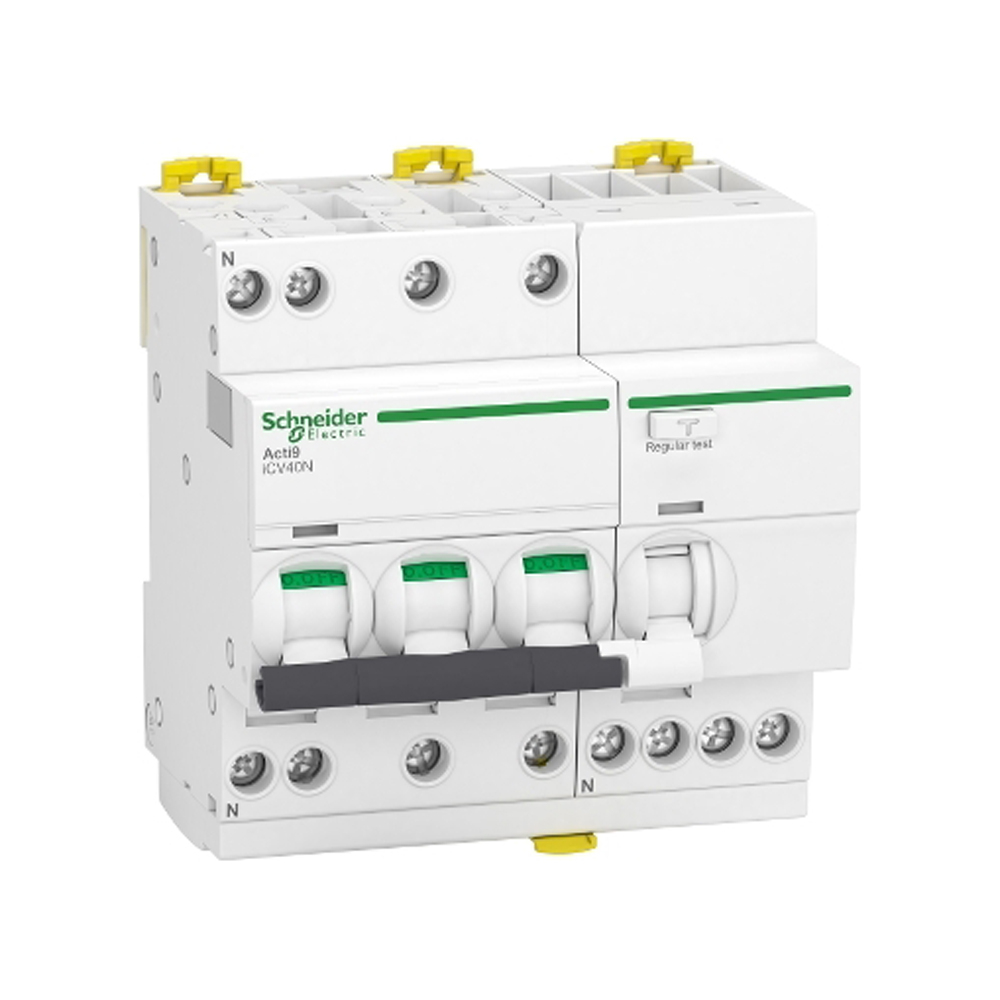

Acest intreruptor automat diferential cu protectie la supracurent, de tip RCBO, este destinat circuitelor trifazate cu neutru din tablouri de distributie. Combina intr-un singur aparat protectia la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali, contribuind la protectia persoanelor impotriva socului electric prin contact direct. Este o solutie compacta pentru circuite de plecare si aplicatii de distributie unde sunt necesare protectie magnetotermica si diferentiala integrate.

Aparatul are configuratie 3P+N, cu 3 poli protejati si pozitia neutrului in stanga. Curentul nominal este de 40 A, tensiunea operationala nominala este de 400 V AC la 50/60 Hz, iar sensibilitatea diferentiala este de 30 mA. Declansarea magnetica urmeaza curba C, cu prag intre 5 si 10 x In. Capacitatea nominala de rupere este de 6 kA la 400 V AC, conform EN/IEC 61009-2-1, iar protectia diferentiala este de tip AC, cu declansare instantanee si functionare independenta de tensiune.

Montajul se realizeaza prin clipsare pe sina DIN. Aparatul are latimea de 90 mm, inaltimea de 93 mm, adancimea de 73 mm si ocupa 10 pasi de 9 mm. Conectarea se face la borne tip tunel, sus sau jos, pentru conductori rigizi de 1 pana la 16 mm2 sau conductori flexibili de 1 pana la 10 mm2. Pentru racordare se recomanda dezizolarea conductorului pe 14 mm si strangerea bornelor la cuplul de 2 Nm. Este compatibil cu bare pieptene si blocuri de distributie cu conectare sus sau jos.

Pentru exploatare sigura, aparatul dispune de indicatie locala ON/OFF, indicatie mecanica rosie pentru defect diferential si posibilitate de sigilare sau blocare cu lacat. Gradul de protectie este IP20, respectiv IP40 atunci cand este instalat intr-o carcasa modulara corespunzatoare. Este destinat utilizarii la temperaturi ambientale intre -5 si 60 grade C, la altitudini de pana la 2000 m, in medii cu grad de poluare 3 si categorie de supratensiune III. Instalarea, dimensionarea circuitului si verificarea periodica trebuie efectuate de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Ce protectii ofera acest RCBO?

Integreaza protectia magnetotermica la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali. Sensibilitatea diferentiala este de 30 mA, iar curba de declansare magnetica este C.

Pentru ce tip de retea este potrivit?

Este proiectat pentru retele trifazate cu neutru, 3P+N, la tensiunea operationala nominala de 400 V AC si frecventa de 50/60 Hz.

Se poate monta pe sina DIN?

Da. Aparatul se fixeaza prin clipsare pe sina DIN si are dimensiunile de 93 x 90 x 73 mm.

Ce sectiuni de cablu pot fi conectate?

Bornele tip tunel accepta conductori rigizi intre 1 si 16 mm2 si conductori flexibili intre 1 si 10 mm2. Lungimea de dezizolare indicata este de 14 mm, iar cuplul de strangere este de 2 Nm.

Ce inseamna protectie diferentiala de tip AC?

Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali. Alegerea tipului de protectie diferentiala trebuie realizata in functie de natura sarcinilor si de cerintele proiectului electric.
