Descriere

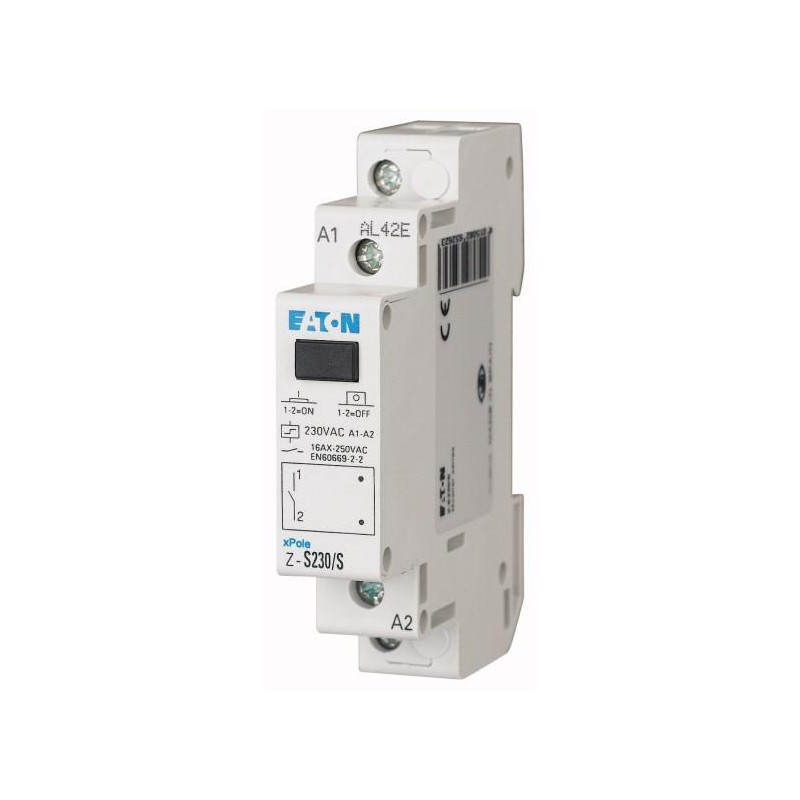

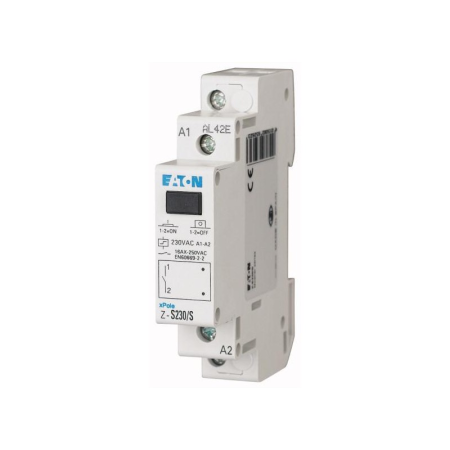

Acest releu impuls tip teleruptor este destinat comenzii bistabile a circuitelor electrice, in special pentru iluminat comandat din mai multe puncte. La fiecare impuls primit pe circuitul de comanda, releul schimba mecanic starea contactelor, permitand pornirea sau oprirea consumatorilor fara mentinerea permanenta a alimentarii bobinei. Cele doua contacte normal deschise permit comanda simultana a doua circuite sau utilizarea in aplicatii de automatizare din tablouri electrice rezidentiale si comerciale.

Echipamentul are tensiunea de comanda de 230 V AC la 50 Hz si doua contacte normal deschise. Curentul nominal de utilizare este de 16 A, iar tensiunea nominala de comutare este de 250 V AC. Releul are latimea de 1 modul, echivalenta cu 17,5 mm, adancimea de montaj de 60 mm, dimensiuni exterioare de aproximativ 17,5 x 70 x 80 mm si functioneaza la temperaturi ambientale cuprinse intre -20 grade C si +45 grade C.

Montajul se realizeaza pe sina DIN in tabloul electric, unde formatul modular ajuta la utilizarea eficienta a spatiului disponibil. Circuitul de comanda se conecteaza la bornele dedicate pentru 230 V AC, iar circuitele de sarcina se conecteaza prin cele doua contacte normal deschise, conform schemei de conexiuni si marcajelor de pe aparat. Pentru o instalare corecta, conductorii, protectiile din amonte si sarcina comandata trebuie alese in functie de curentul circuitului si de tipul consumatorului.

Releul permite actionare manuala, utila pentru verificare, interventii tehnice sau comanda locala. Instalarea, cablarea si verificarea functionarii trebuie efectuate numai cu alimentarea intrerupta, de personal calificat, cu respectarea normativelor electrice aplicabile. Nu se va depasi curentul nominal de 16 A si se recomanda utilizarea protectiilor adecvate pentru circuitul comandat.

Intrebari frecvente

Ce este un releu impuls tip teleruptor?

Este un aparat modular care modifica starea contactelor la fiecare impuls de comanda. Este utilizat frecvent pentru controlul iluminatului din mai multe puncte cu butoane cu revenire.

Cate contacte are acest releu impuls?

Are doua contacte normal deschise, pentru comanda a doua circuite sau pentru utilizare conform schemei aplicatiei.

La ce tensiune functioneaza circuitul de comanda?

Circuitul de comanda functioneaza la 230 V AC, cu frecventa de 50 Hz.

Care este curentul nominal al releului?

Curentul nominal de utilizare este de 16 A. Circuitul trebuie protejat si dimensionat corespunzator aplicatiei.

Se monteaza in tablou electric?

Da. Releul este proiectat pentru montaj pe sina DIN si ocupa 1 modul, cu latimea de 17,5 mm.
