Descriere

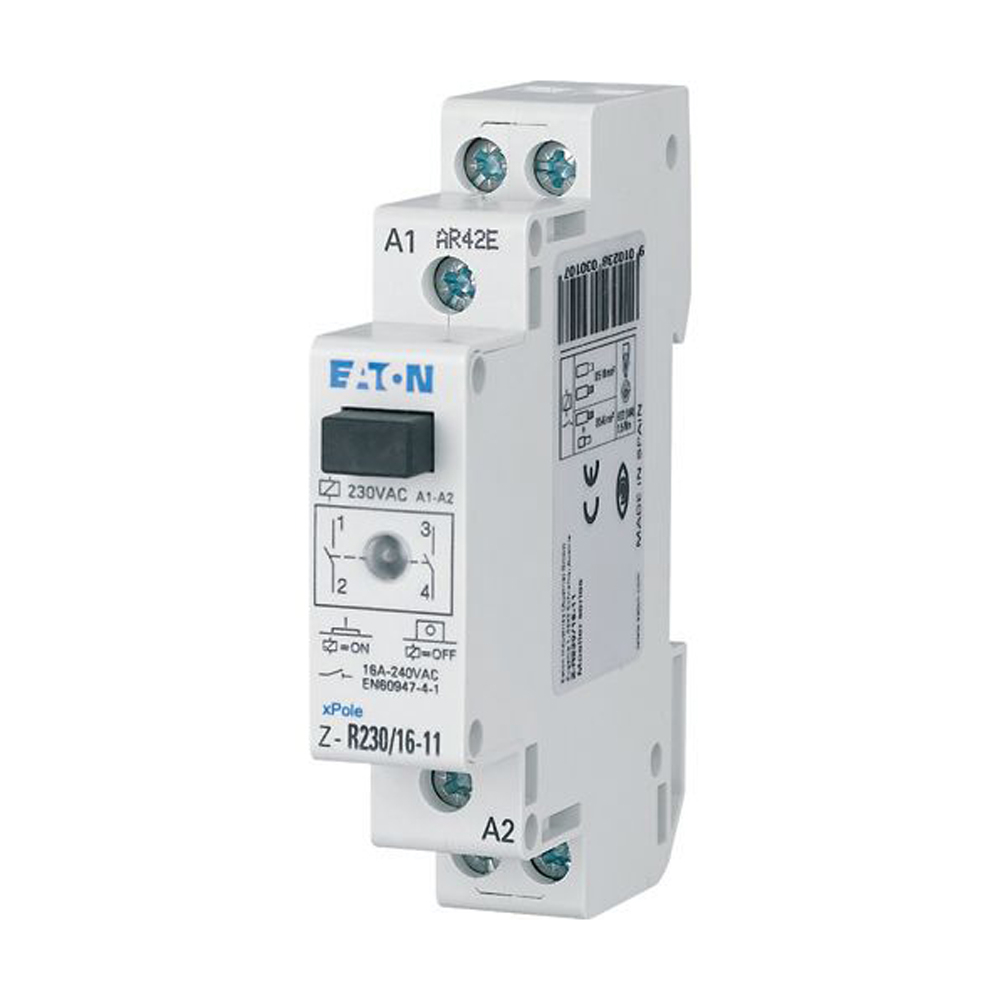

Acest releu de instalare modular este destinat comenzii automate sau la distanta a circuitelor electrice din tablouri rezidentiale, comerciale si tertiare. Cele doua contacte normal deschise permit comutarea simultana a doua circuite, fiind potrivit pentru aplicatii de iluminat, ventilatie, semnalizare sau alte sarcini compatibile cu parametrii nominali ai aparatului. Constructia cu functionare mecanica include comanda manuala si semnalizare LED pentru verificarea practica a starii in timpul exploatarii.

Bobina de comanda functioneaza in curent alternativ, in intervalul 196-250 V AC, la frecventa de 50-60 Hz. Releul are 2 contacte NO, fara contacte NC si fara contacte comutatoare, un curent nominal de 16 A in AC1 si tensiune nominala de alimentare de 240 V AC. Pentru sarcini specifice de iluminat sunt indicate valori maxime de 720 W pentru lampi cu incandescenta, 303 VA pentru lampi fluorescente, 541 VA pentru circuit duo si 271 VA pentru lampi fluorescente compensate in paralel. Curentul maxim de comutare la cos phi 0,6 este de 5 A.

Montajul se realizeaza pe sina DIN, iar aparatul ocupa 1 modul, cu latimea de 17,5 mm. Dimensiunile exterioare sunt de 90 mm lungime/adancime, 73 mm inaltime si 17,5 mm latime, iar adancimea de incorporare este de 60 mm. Formatul compact permite integrarea eficienta in tablouri modulare, cu respectarea spatiului necesar pentru cablare, protectii si disiparea caldurii.

Instalarea si conectarea trebuie efectuate numai de personal calificat, cu alimentarea intrerupta si cu respectarea schemei de conexiuni aplicabile. Protectia la scurtcircuit, alegerea aparatajului din tablou, calculul incalzirii si verificarea compatibilitatii cu sarcina conectata trebuie realizate la nivelul ansamblului electric. Nu se vor depasi valorile admise pentru curent, tensiune si tipul de sarcina; pentru consumatori inductivi sau sarcini cu curent de pornire ridicat se va verifica atent regimul de comutare.

Intrebari frecvente

Pentru ce se foloseste un releu de instalare cu 2 contacte NO?

Este utilizat pentru comanda automata sau la distanta a doua circuite care trebuie inchise simultan, de exemplu circuite de iluminat, ventilatie sau semnalizare, in limitele electrice admise.

Se monteaza in tablou electric?

Da. Aparatul este destinat montajului pe sina DIN si are latimea de 1 modul, respectiv 17,5 mm.

Care este tensiunea bobinei de comanda?

Bobina functioneaza la curent alternativ, cu tensiune de comanda in intervalul 196-250 V AC si frecventa de 50-60 Hz.

Poate comuta sarcini de iluminat?

Da, in limitele specificate pentru tipul de sarcina. Sunt indicate valori maxime de 720 W pentru lampi cu incandescenta, 303 VA pentru lampi fluorescente, 541 VA pentru circuit duo si 271 VA pentru lampi fluorescente compensate in paralel.

Este potrivit pentru motoare sau alte sarcini inductive?

Compatibilitatea trebuie verificata in functie de curentul de pornire, factorul de putere si categoria de utilizare. Pentru cos phi 0,6, curentul maxim de comutare indicat este 5 A; protectiile si dimensionarea tabloului trebuie stabilite de un electrician calificat.
