Descriere

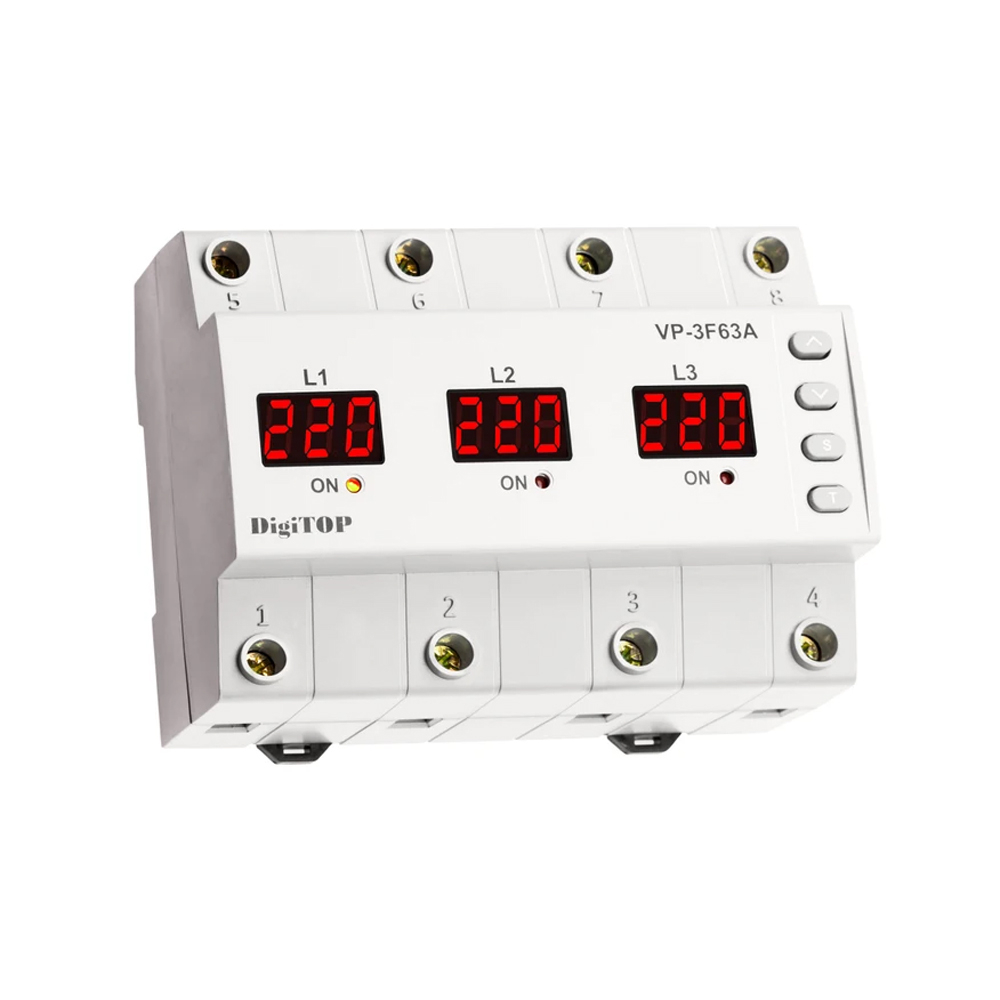

Releul de protectie tensiune trifazat cu contactor incorporat este destinat protejarii consumatorilor monofazati si trifazati din aplicatii rezidentiale, comerciale sau industriale. Dispozitivul monitorizeaza reteaua pentru supratensiune, subtensiune, lipsa fazei, asimetrie intre faze si succesiunea fazelor, deconectand sarcina atunci cand este detectata o conditie neconforma. Poate functiona in mod sincron, pentru protectia unui consumator trifazat, sau in mod asincron, ca trei protectii individuale pentru circuite monofazate alimentate dintr-o retea trifazata.

Tensiunea masurata este de 50-400 V, iar frecventa de operare este de 45-65 Hz. Curentul nominal al contactorului este de 63 A, iar consumul propriu este de maximum 5 W. Pragul superior de declansare este reglabil intre 210 si 270 V, iar pragul inferior intre 120 si 200 V. Controlul asimetriei de faza poate fi configurat intre 20 si 99 V sau dezactivat. Timpul de intarziere la pornire este programabil intre 5 si 600 secunde, iar controlul succesiunii fazelor poate fi activat sau dezactivat. Eroarea voltmetrului este de maximum 1%, iar deconectarea la depasirea limitei superioare se realizeaza in maximum 0,02 secunde.

Montajul se realizeaza pe sina DIN de 35 mm, in tabloul electric, iar aparatul ocupa 6 module. Dimensiunile de gabarit sunt 90 x 105 x 67 mm. Sectiunea recomandata pentru conductorul de alimentare este de maximum 16 mm2; pentru conductori multifilari se utilizeaza pini terminali. Afisajul digital indica valorile de tensiune pentru fiecare faza si permite accesul la parametrii de configurare, inclusiv luminozitatea indicatorului, blocarea automata a butoanelor, calibrarea voltmetrului, memorarea evenimentelor si revenirea la setarile din fabrica.

Dispozitivul are grad de protectie IP20 si este proiectat pentru functionare la temperaturi intre -25 si +50 grade C. Include control intern al temperaturii, cu oprirea sarcinii la supraincalzire si repornire dupa racire. Instalarea si conectarea trebuie realizate de personal calificat, cu alimentarea intrerupta. Pentru zone umede este necesara montarea intr-o cutie cu protectie de minimum IP55. Releul protejeaza prin deconectare la parametri anormali, fara a regla sau stabiliza tensiunea din retea.

Intrebari frecvente

Ce tip de protectie ofera acest releu trifazat?

Monitorizeaza supratensiunea, subtensiunea, lipsa unei faze, asimetria fazelor si ordinea de succesiune a fazelor. La depasirea parametrilor configurati, intrerupe alimentarea sarcinii.

Poate fi utilizat pentru consumatori monofazati?

Da. Aparatul poate functiona in mod asincron, echivalent cu trei protectii monofazate independente, cate una pentru fiecare faza.

Care este curentul nominal al contactorului incorporat?

Curentul nominal al contactorului este de 63 A.

Cum se monteaza releul?

Se monteaza in tabloul electric pe sina DIN de 35 mm si ocupa 6 module. Conectarea trebuie efectuata cu alimentarea oprita, de catre personal calificat.

Releul stabilizeaza tensiunea de alimentare?

Nu. Acesta nu stabilizeaza tensiunea, ci deconecteaza consumatorii atunci cand tensiunea sau ceilalti parametri monitorizati ies din limitele setate si permite reconectarea dupa normalizare.
