Descriere

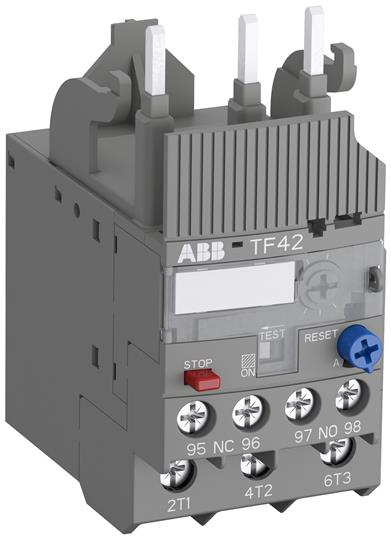

Acest releu termic este destinat protectiei circuitului principal al motoarelor monofazate si trifazate impotriva suprasarcinii si a lipsei de faza. Functionarea electromechanica, bazata pe elemente termice bimetalice, ofera o reactie fiabila la supracurentul prelungit. Este o solutie potrivita pentru tablouri de comanda, pornitoare de motor si aplicatii de automatizare unde protectia motorului trebuie corelata cu contactorul de comanda.

Domeniul de reglaj al curentului este 16-20 A, iar curentul operational nominal este de 20 A. Releul are 3 poli protejati, clasa de declansare 10, tensiune operationala nominala de pana la 690 V AC in circuitul principal si 600 V AC/DC in circuitul auxiliar. Include un contact de declansare 1NC si un contact de semnalizare 1NO, are tensiune nominala de izolatie de 690 V si rezista la impulsuri de tensiune de pana la 6 kV. Gradul de protectie al carcasei este IP20, iar dimensiunile nete sunt de 45 x 88,3 x 70,5 mm.

Montajul se realizeaza direct pe contactoare compatibile din aceeasi familie, inclusiv dimensiunile utilizate frecvent pentru comanda motoarelor de pana la 38 A. Pentru instalare individuala se poate utiliza un kit de montaj separat pentru sina DIN de 35 mm. Conectarea circuitului principal se face prin borne cu surub, pentru conductori rigizi sau flexibili cu sectiuni de 0,75-4 mm2; pentru circuitul auxiliar se accepta conductori rigizi de 0,75-4 mm2 si conductori flexibili cu sertizare, conform configuratiei bornei. Lungimea recomandata de dezizolare este de 12 mm pentru circuitul principal si 9 mm pentru circuitul auxiliar.

Releul dispune de compensare a temperaturii ambientale, mecanism fara blocare la declansare, functie STOP, indicatie de declansare si posibilitate de selectare a resetarii manuale sau automate. Este proiectat pentru utilizare la temperaturi ambientale intre -25 si +60 grade C, la altitudini de pana la 2000 m. Instalarea, reglarea curentului si verificarea functiei de resetare trebuie efectuate numai de personal calificat, dupa deconectarea completa a alimentarii si cu respectarea schemei electrice si a normelor aplicabile.

Intrebari frecvente

Pentru ce se utilizeaza un releu termic?

Se utilizeaza pentru protectia motoarelor electrice impotriva suprasarcinii si a lipsei de faza. La depasirea curentului reglat pentru o anumita perioada, releul actioneaza contactul de declansare si opreste circuitul de comanda al motorului.

Cum se regleaza curentul de protectie?

Curentul se regleaza in intervalul 16-20 A, in functie de curentul nominal inscris pe placuta motorului si de proiectarea instalatiei. Reglajul trebuie realizat de personal calificat, cu alimentarea deconectata.

Ce contacte auxiliare sunt disponibile?

Sunt disponibile un contact normal inchis 1NC pentru declansare si un contact normal deschis 1NO pentru semnalizare sau integrare in circuitul de automatizare.

Poate fi montat pe sina DIN?

Da, poate fi instalat individual pe sina DIN de 35 mm folosind un kit de montaj compatibil, disponibil separat. In mod uzual, releul se monteaza direct pe un contactor compatibil.

Ce rol are resetarea manuala sau automata?

Resetarea manuala necesita interventia operatorului dupa declansare, fiind utila atunci cand cauza suprasarcinii trebuie verificata. Resetarea automata permite revenirea releului dupa racire, daca aceasta metoda este adecvata si sigura pentru aplicatia respectiva.
