Descriere

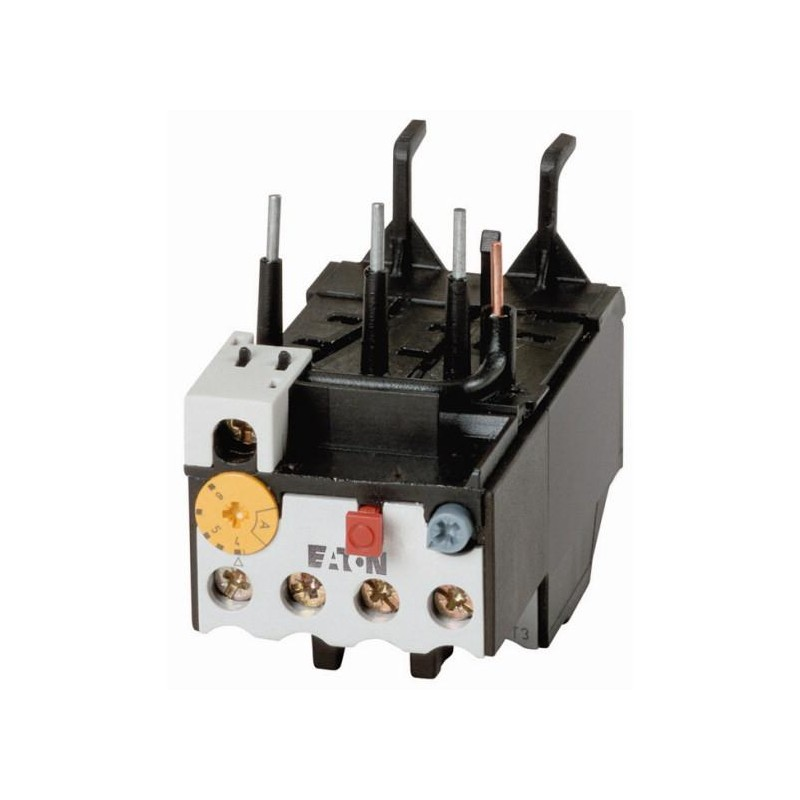

Acest releu termic este destinat protectiei motoarelor electrice impotriva suprasarcinilor si a functionarii cu lipsa de faza. Domeniul de reglaj al curentului de declansare este cuprins intre 16 si 24 A, ceea ce permite adaptarea protectiei la curentul nominal al motorului. Este o solutie potrivita pentru circuite de comanda si pornire motor din tablouri electrice, instalatii industriale, echipamente HVAC, pompe, ventilatoare sau utilaje.

Aparatul are tensiunea operationala nominala de pana la 690 V si clasa de declansare 10A. Include un contact auxiliar normal deschis si un contact auxiliar normal inchis, utilizabile pentru semnalizare, interblocare sau oprirea circuitului de comanda la declansare. Sensibilitatea la lipsa de faza este realizata conform IEC EN 60947, iar functiile constructive includ buton de test oprire, resetare manuala sau automata si declansare libera. Gradul de protectie este IP20, iar dimensiunile sunt 96 x 45 x 67 mm.

Montajul se realizeaza direct, in configuratii compatibile cu aparataj de comanda pentru motoare. Circuitul principal foloseste conexiuni cu surub, cu capacitate pentru conductori rigizi de 1 pana la 6 mm2 si conductori flexibili cu ferula de 1 pana la 4 mm2. Pentru circuitele de comanda sunt admisi conductori rigizi de 0.75 pana la 4 mm2 si conductori flexibili cu ferula de 0.75 pana la 2.5 mm2. Cuplul de strangere indicat este de 1.8 Nm pentru bornele circuitului principal si 1.2 Nm pentru bornele circuitului de comanda.

Pentru utilizare corecta, reglajul trebuie stabilit conform curentului nominal inscris pe placa motorului si conditiilor reale de exploatare. Releul trebuie instalat intr-un tablou sau o carcasa care previne contactul cu partile active, deoarece protectia IP20 este destinata utilizarii in interiorul unui ansamblu electric. Protectia la scurtcircuit trebuie aleasa separat, in concordanta cu schema, aparatajul asociat si cerintele instalatiei. Instalarea, verificarea si punerea in functiune trebuie efectuate de personal calificat.

Intrebari frecvente

Pentru ce curent se poate regla releul termic?

Curentul de declansare se poate regla intre 16 si 24 A, pentru adaptarea la curentul nominal al motorului protejat.

Ce contacte auxiliare sunt disponibile?

Releul include un contact normal deschis si un contact normal inchis, utile pentru semnalizare, comanda sau interblocare.

Cum se monteaza releul termic?

Este prevazut pentru montaj direct in ansamblul de comanda al motorului si utilizeaza conexiuni cu surub pentru circuitul principal si circuitul de comanda.

Asigura protectie la scurtcircuit?

Releul este destinat protectiei la suprasarcina si lipsa de faza. Protectia la scurtcircuit trebuie realizata separat, prin aparataj de protectie selectat corect pentru instalatie.

Ce grad de protectie are?

Gradul de protectie este IP20, de aceea se recomanda instalarea in interiorul unui tablou electric sau al unei carcase adecvate.
