Descriere

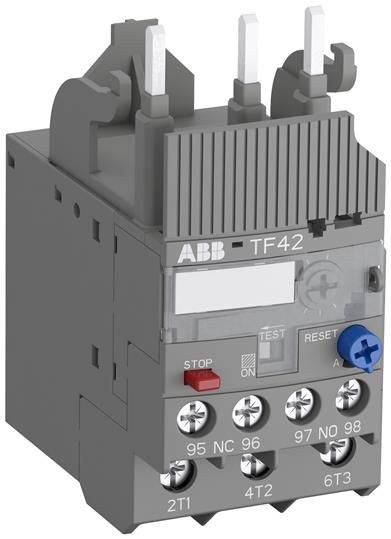

Acest releu termic electromecanic este destinat protectiei circuitului principal al motoarelor electrice impotriva suprasarcinii si a functionarii cu lipsa de faza. Este o solutie pentru tablouri de comanda, pornitoare de motor si aplicatii de automatizare in care contactorul trebuie decuplat atunci cand curentul motorului depaseste valoarea reglata. Clasa de declansare 10 il recomanda pentru motoare cu pornire normala, iar compensarea la temperatura contribuie la mentinerea unei protectii stabile in conditii uzuale de exploatare.

Domeniul de reglaj al curentului este 20-24 A, iar curentul operational nominal AC-3 este de 24 A. Aparatul are 3 poli protejati, tensiune operationala nominala de pana la 690 V AC si tensiune nominala de izolatie de 690 V. Tensiunea de impuls suportata este de 6 kV, gradul de poluare este 3, iar gradul de protectie al carcasei este IP20. Dimensiunile nete sunt de aproximativ 45 mm latime, 88,3 mm inaltime si 70,5 mm adancime.

Releul se monteaza direct pe contactoare bloc compatibile, formand un ansamblu compact pentru protectia si comanda motorului. Circuitul principal accepta conductori rigizi sau flexibili cu sectiuni de pana la 10 mm2, in functie de tipul conductorului si de utilizarea ferulelor. Pentru circuitul auxiliar sunt disponibile contacte 1 NC pentru declansare si 1 NO pentru semnalizare; acestea permit intreruperea comenzii contactorului si transmiterea starii de defect catre un circuit de control. Lungimea recomandata de dezizolare este de 12 mm pentru circuitul principal si 9 mm pentru circuitul auxiliar.

Elementele de operare includ reglaj direct in amperi, selectare pentru resetare manuala sau automata, indicatie de declansare, functie STOP si functie TEST. Contactul NC de declansare si contactul NO de semnalizare isi schimba starea la aparitia unei suprasarcini. Reglajul trebuie stabilit la curentul nominal inscris pe placuta motorului, iar instalarea, dimensionarea protectiei la scurtcircuit si verificarea conexiunilor trebuie realizate de personal calificat. Releul termic protejeaza la suprasarcina, dar necesita o protectie separata si corect dimensionata impotriva scurtcircuitului.

Intrebari frecvente

Pentru ce se utilizeaza un releu termic cu reglaj 20-24 A?

Se utilizeaza pentru protectia motoarelor electrice al caror curent nominal se incadreaza intre 20 si 24 A. La suprasarcina sau lipsa unei faze, releul actioneaza circuitul de comanda pentru decuplarea contactorului.

Ce inseamna clasa de declansare 10?

Clasa 10 indica o caracteristica de declansare potrivita pentru aplicatii cu pornire normala a motorului. Alegerea corecta trebuie corelata cu timpul de pornire si regimul real de lucru al motorului.

Are contacte auxiliare pentru comanda si semnalizare?

Da. Este prevazut cu un contact normal inchis pentru declansare in circuitul de comanda si un contact normal deschis pentru semnalizarea starii de defect.

Releul termic protejeaza si la scurtcircuit?

Nu. Releul termic este destinat protectiei la suprasarcina si lipsa fazei. Circuitul trebuie echipat separat cu o protectie la scurtcircuit dimensionata corespunzator aplicatiei.

Cum se seteaza curentul de declansare?

Reglajul se seteaza la curentul nominal indicat pe placuta motorului, cu respectarea schemei de conexiuni si a conditiilor de functionare ale instalatiei. Montajul si punerea in functiune trebuie realizate de personal calificat.
