Descriere

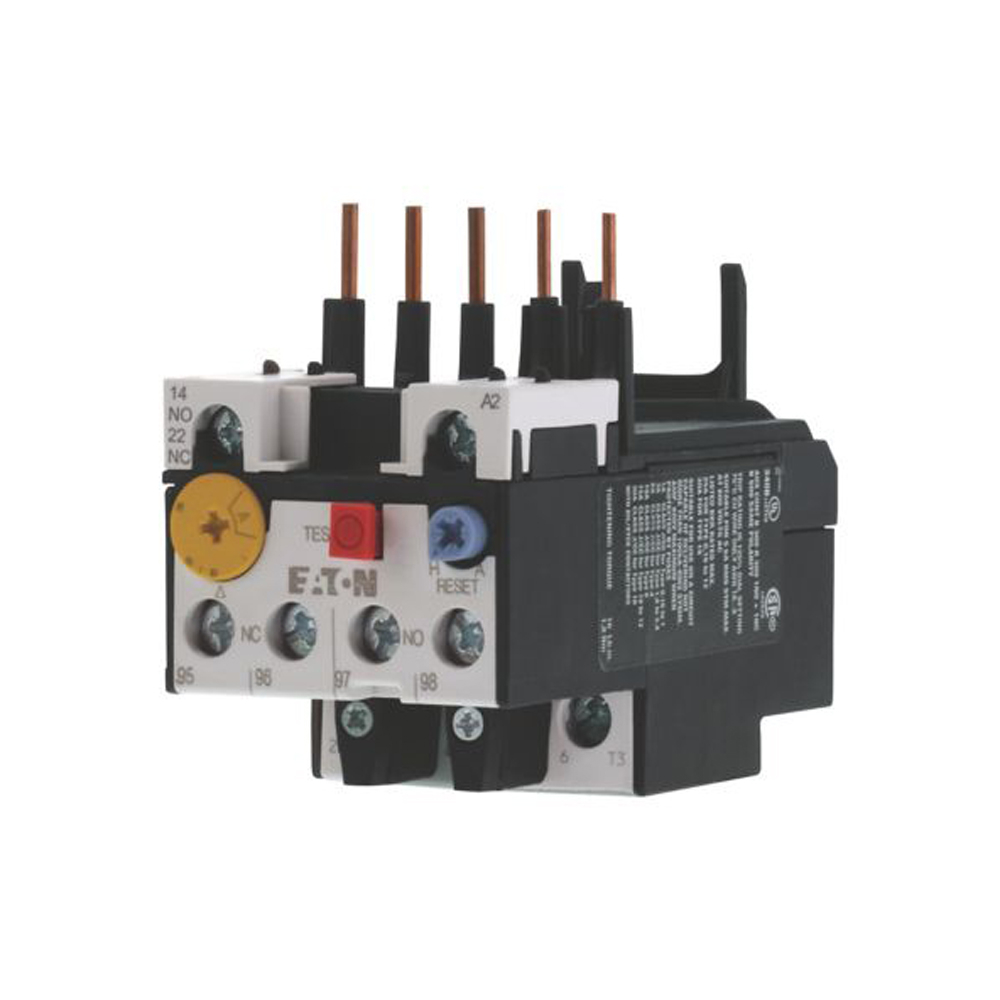

Releul termic reglabil este destinat protectiei motoarelor electrice impotriva suprasarcinilor si a functionarii cu lipsa de faza. Este o solutie pentru circuite de comanda si pornire motor, utilizata in tablouri electrice, panouri de automatizare si aplicatii industriale unde curentul nominal al motorului se incadreaza in domeniul de reglaj al aparatului. Functia de declansare fara blocare contribuie la oprirea circuitului de comanda dupa aparitia unei suprasarcini.

Domeniul de reglaj al curentului de declansare este 1-1.6 A, iar aparatul are clasa de declansare 10A conform IEC 60947-4-1. Include un contact auxiliar normal deschis si un contact auxiliar normal inchis. Curentul termic conventional al contactelor auxiliare este de 6 A. Pentru utilizarea contactelor auxiliare, valorile nominale AC-15 sunt 1.5 A la 120 V si 220-240 V, respectiv 0.9 A la 380-415 V; pentru DC-13 sunt 0.4 A la 110 V si 0.2 A la 220-230 V. Dimensiunile sunt 88 x 45 x 67 mm, iar masa este de aproximativ 0.141 kg.

Montajul se realizeaza prin atasare directa, in configuratia corespunzatoare echipamentului de comanda al motorului. Reglajul trebuie setat la curentul nominal indicat pe placuta motorului, tinand cont de schema instalatiei si de conditiile reale de exploatare. Aparatul dispune de buton de test sau oprire si de buton de resetare, cu selectie pentru resetare manuala sau automata, facilitand verificarea functionarii si repunerea in serviciu dupa declansare.

Produsul are grad de protectie IP20 si este destinat montajului in echipamente sau tablouri care asigura protectia necesara la atingere si la influentele de mediu. Temperatura ambianta de functionare este intre -25 si 55 grade C, iar pentru utilizare in incinta este indicata o temperatura de pana la 40 grade C. Se utilizeaza in instalatii cu categoria de supratensiune III si grad de poluare 3; respectarea schemei de cablare, a instructiunilor de montaj si alegerea protectiei la scurtcircuit a ansamblului revin proiectantului sau executantului tabloului.

Intrebari frecvente

Pentru ce este utilizat un releu termic reglabil intre 1 si 1.6 A?

Este utilizat pentru protectia motoarelor al caror curent nominal se incadreaza in acest interval, detectand suprasarcinile si conditia de lipsa faza in circuitul motorului.

Cum se regleaza curentul releului termic?

Reglajul se seteaza la valoarea curentului nominal inscris pe placuta motorului. Setarea trebuie realizata de personal calificat, conform schemei electrice si conditiilor de functionare ale instalatiei.

Ce contacte auxiliare are releul?

Aparatul include un contact normal deschis si un contact normal inchis, utilizabile pentru semnalizare, interblocare sau comanda dupa declansare.

Releul termic protejeaza si la scurtcircuit?

Releul este destinat protectiei la suprasarcina. Protectia la scurtcircuit trebuie aleasa separat, ca parte a ansamblului de comanda si protectie al motorului.

Poate fi resetat dupa declansare?

Da. Dispune de buton de resetare cu functionare manuala sau automata, precum si de buton pentru test sau oprire.
