Descriere

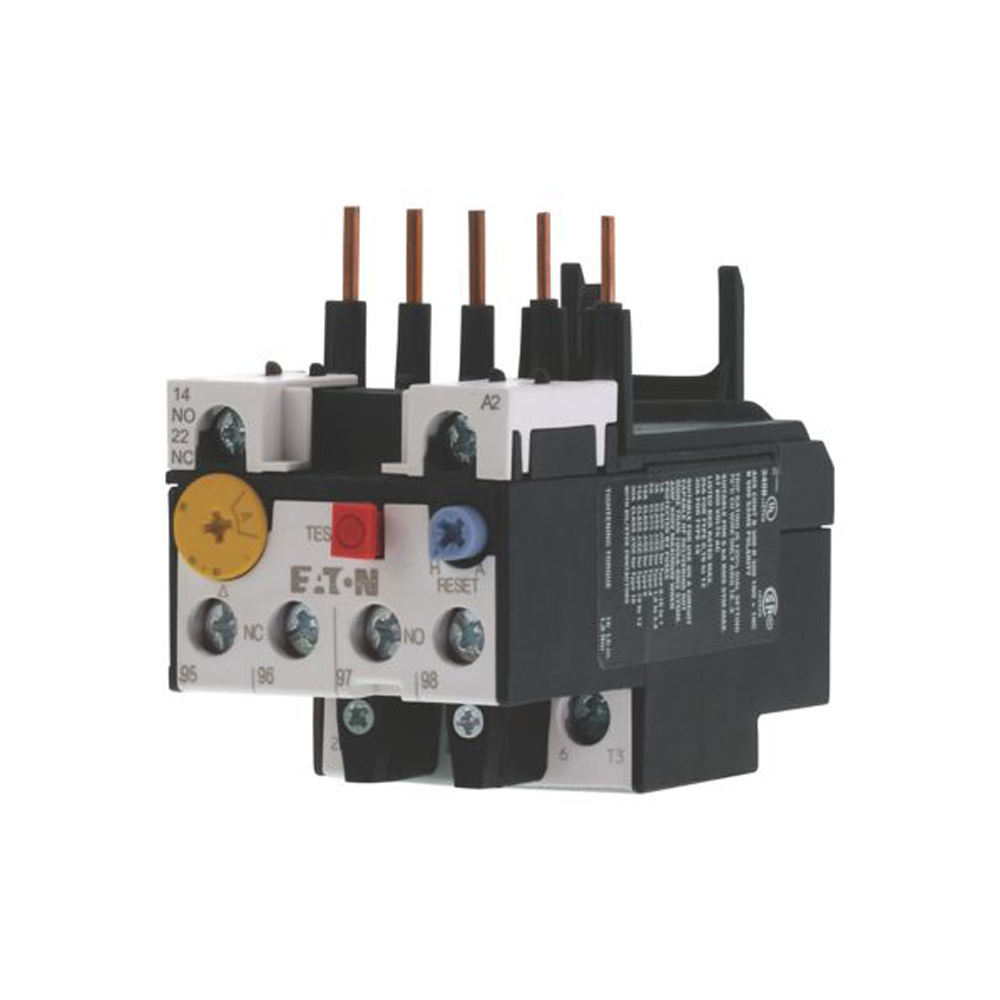

Releul termic este destinat protectiei motoarelor electrice impotriva suprasarcinilor de durata. Se utilizeaza in circuite de comanda si pornire motor, montat direct impreuna cu aparatajul de comutatie compatibil, pentru intreruperea circuitului de comanda atunci cand curentul motorului depaseste valoarea reglata. Sensibilitatea la lipsa de faza contribuie la protectia motoarelor trifazate in situatii de dezechilibru sau intrerupere a unei faze.

Domeniul de reglaj al curentului de declansare este 2.4-4 A, iar clasa de declansare este 10A. Aparatul are un contact auxiliar normal inchis si un contact auxiliar normal deschis, fara contacte comutatoare. Tensiunea operationala maxima este de 690 V, iar gradul de protectie este IP20. Dimensiunile sunt 88 x 45 x 67 mm, iar greutatea este de aproximativ 0.142 kg. Echipamentul este conform cu IEC/EN 60947 si IEC/EN 60947-4-1, avand marcaj CE.

Montajul se realizeaza prin atasare directa. Pentru conductoarele principale, bornele accepta conductori rigizi de 1-6 mm2 sau conductori flexibili cu ferula de 1-4 mm2. Pentru circuitul de comanda sunt acceptati conductori rigizi de 0.75-4 mm2 sau flexibili cu ferula de 0.75-2.5 mm2. Lungimea recomandata de dezizolare este de 10 mm pentru conductoarele principale si 8 mm pentru cele de comanda, iar cuplurile de strangere sunt 1.8 Nm pentru bornele principale si 1.2 Nm pentru bornele circuitului de comanda.

Releul dispune de resetare manuala sau automata, buton de test/oprit si mecanism de declansare fara posibilitate de mentinere fortata. Functioneaza la temperaturi ambientale intre -25 grade C si 55 grade C si are compensare continua a temperaturii. Protectia la scurtcircuit trebuie aleasa si coordonata corect in tabloul electric, conform schemei de aplicatie, instructiunilor de montaj si normelor in vigoare. Instalarea, reglarea la curentul nominal al motorului si verificarea functionala trebuie efectuate de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Pentru ce este utilizat un releu termic?

Este utilizat pentru protectia motoarelor electrice la suprasarcini de durata. La depasirea curentului reglat, releul actioneaza contactele auxiliare pentru a intrerupe circuitul de comanda al pornirii motorului.

Ce domeniu de curent se poate regla?

Curentul de declansare se poate regla intre 2.4 A si 4 A. Reglajul trebuie stabilit in functie de curentul nominal inscris pe placuta motorului.

Are protectie la lipsa de faza?

Da. Aparatul este sensibil la lipsa de faza, functie utila pentru protectia motoarelor trifazate.

Ce contacte auxiliare sunt disponibile?

Releul include un contact normal inchis si un contact normal deschis, utilizabile pentru comanda, semnalizare sau interblocare.

Releul termic protejeaza si la scurtcircuit?

Nu trebuie utilizat ca protectie unica la scurtcircuit. In circuit este necesara o protectie la scurtcircuit corect dimensionata si coordonata, conform aplicatiei si normelor de instalare.
