Descriere

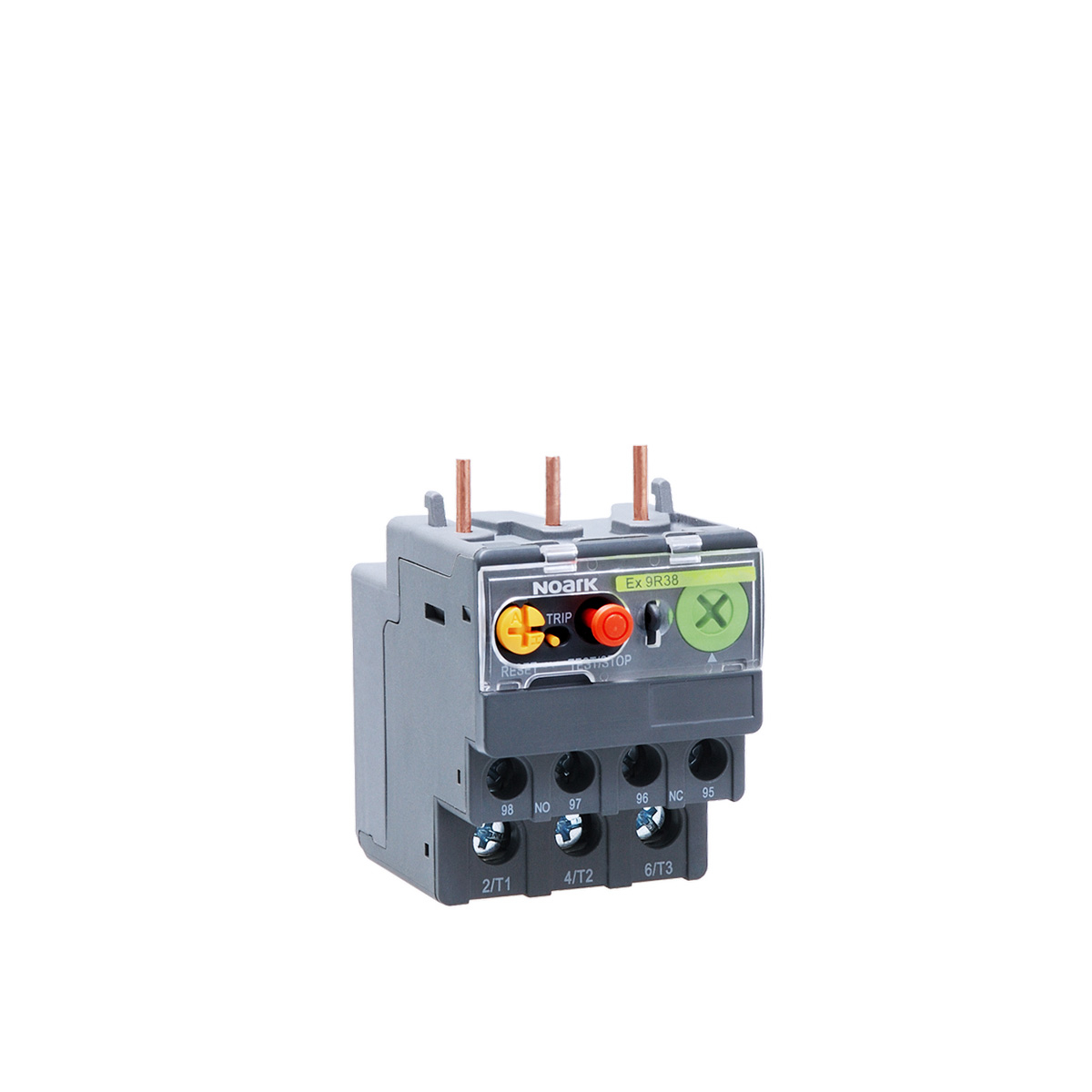

Releul termic de suprasarcina este destinat protectiei motoarelor trifazate impotriva suprasarcinii si a functionarii cu lipsa de faza. Este o solutie potrivita pentru circuite de comanda si pornire motor din tablouri electrice industriale, comerciale sau pentru instalatii tehnice, unde este necesara ajustarea protectiei in functie de curentul nominal al motorului.

Domeniul de reglaj al curentului este 12-18 A, iar aparatul are constructie cu 3 poli. Functioneaza la o tensiune nominala de utilizare de pana la 690 V AC si este realizat in clasa de declansare 10A. Include contacte auxiliare integrate: un contact normal deschis si un contact normal inchis, utile pentru semnalizare, interblocare sau comanda circuitului de control. Dimensiunile de gabarit sunt de aproximativ 45 x 65,5 x 94 mm.

Montajul se poate realiza direct pe contactoare compatibile din gamele constructive corespunzatoare marimilor 18 si 38, utilizand piesa de distantare necesara pentru anumite configuratii. Pentru utilizare ca aparat independent in tablou, releul poate fi montat pe sina DIN de 35 mm cu ajutorul unui adaptor compatibil. Reglajul trebuie setat conform curentului nominal inscris pe placuta motorului si cerintelor aplicatiei.

Releul dispune de resetare manuala sau automata, precum si de functie de test. Resetarea automata trebuie folosita numai daca repornirea necontrolata a motorului nu poate crea pericole pentru persoane, utilaje sau procesul tehnologic. Instalarea, conectarea si verificarea protectiei trebuie efectuate numai cu circuitul scos de sub tensiune, de catre personal calificat, in conformitate cu schema de comanda si normele aplicabile instalatiei.

Intrebari frecvente

Pentru ce este utilizat un releu termic de suprasarcina?

Este utilizat pentru protectia motoarelor, prin declansarea circuitului de comanda atunci cand motorul este suprasolicitat sau apare lipsa de faza.

Care este domeniul de reglaj al curentului?

Curentul termic se poate regla intre 12 si 18 A, in functie de curentul nominal al motorului protejat.

Ce contacte auxiliare sunt incluse?

Aparatul are un contact auxiliar normal deschis si un contact auxiliar normal inchis, utilizabile pentru semnalizare, interblocare sau comanda.

Se poate monta separat in tablou?

Da. Pe langa montajul direct pe contactor compatibil, poate fi utilizat independent pe sina DIN de 35 mm cu un adaptor compatibil.

Ce tip de resetare are releul?

Dispune de resetare manuala sau automata. Modul automat trebuie ales numai atunci cand repornirea motorului nu prezinta risc pentru personal sau echipament.
