Descriere

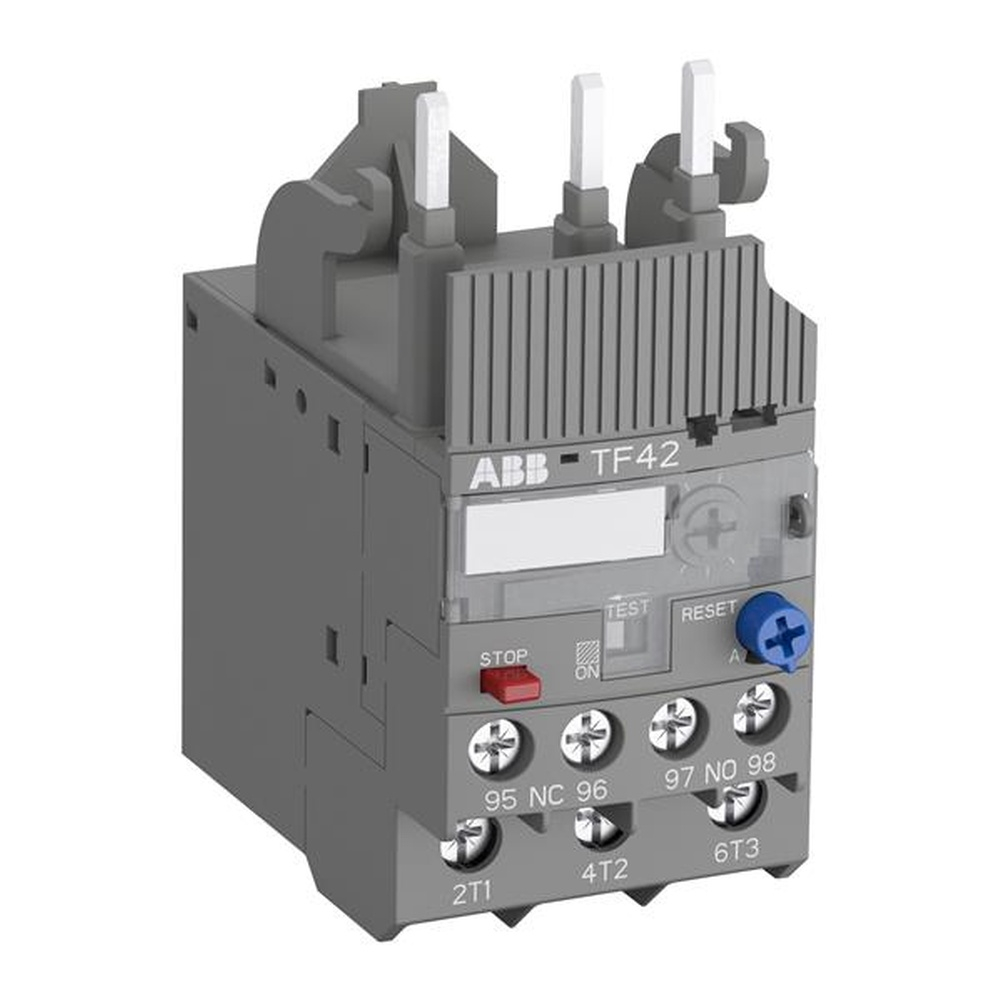

Releul termic este un dispozitiv electromecanic destinat protectiei circuitelor de forta ale motoarelor. Detecteaza suprasarcina si lipsa de faza, contribuind la deconectarea comenzii motorului inainte de aparitia supraincalzirii. Este adecvat pentru tablouri de automatizare, porniri directe si aplicatii de control al motoarelor trifazate cu curent nominal incadrat in domeniul sau de reglaj.

Domeniul de reglaj al curentului este 7.6-10 A, iar clasa de declansare este 10. Aparatul are 3 poli, tensiune operationala nominala de pana la 690 V AC pe circuitul principal si tensiune operationala de pana la 600 V AC/DC pe circuitul auxiliar. Include un contact auxiliar normal inchis pentru semnalizarea sau intreruperea comenzii la declansare si un contact auxiliar normal deschis pentru semnalizare. Gradul de protectie este IP20, iar dimensiunile nete sunt 45 x 88.3 x 70.5 mm.

Conectarea se realizeaza prin borne cu surub. Releul este proiectat pentru montaj direct pe contactor, formand o solutie compacta pentru protectia motorului in ansamblurile de pornire. Pentru utilizari independente pot fi utilizate accesorii de montaj dedicate. Reglajul curentului trebuie efectuat conform curentului nominal indicat pe placuta motorului si schemei electrice a instalatiei.

Dispune de compensare la temperatura, mecanism fara rearmare fortata, functie STOP si indicator de declansare. Resetarea manuala sau automata este selectabila, pentru adaptarea la cerintele instalatiei. Temperatura ambientala de functionare compensata este intre -25 si +60 grade C, iar temperatura de depozitare este intre -50 si +80 grade C. Montajul, reglajul si verificarea protectiei trebuie realizate de personal calificat, cu alimentarea deconectata si cu protectia la scurtcircuit dimensionata separat pentru circuitul motorului.

Intrebari frecvente

Pentru ce este utilizat un releu termic?

Este utilizat pentru protectia motoarelor electrice impotriva suprasarcinii si a lipsei de faza. La aparitia unei conditii anormale, releul actioneaza contactele auxiliare pentru oprirea sau semnalizarea circuitului de comanda.

Care este domeniul de reglaj al curentului?

Domeniul de reglaj este 7.6-10 A. Reglajul trebuie ales in functie de curentul nominal inscris pe placuta motorului si de conditiile aplicatiei.

Se poate monta direct pe contactor?

Da. Releul este proiectat pentru montaj direct pe contactor, pentru realizarea unui ansamblu compact de pornire si protectie a motorului.

Ce contacte auxiliare sunt disponibile?

Aparatul include un contact auxiliar normal inchis si un contact auxiliar normal deschis, utile pentru intreruperea comenzii, semnalizarea defectului sau transmiterea unei stari catre automatizare.

Releul termic protejeaza si la scurtcircuit?

Nu. Protectia la scurtcircuit trebuie asigurata separat prin sigurante fuzibile, intreruptor automat sau alt dispozitiv de protectie dimensionat corespunzator circuitului.
