Descriere

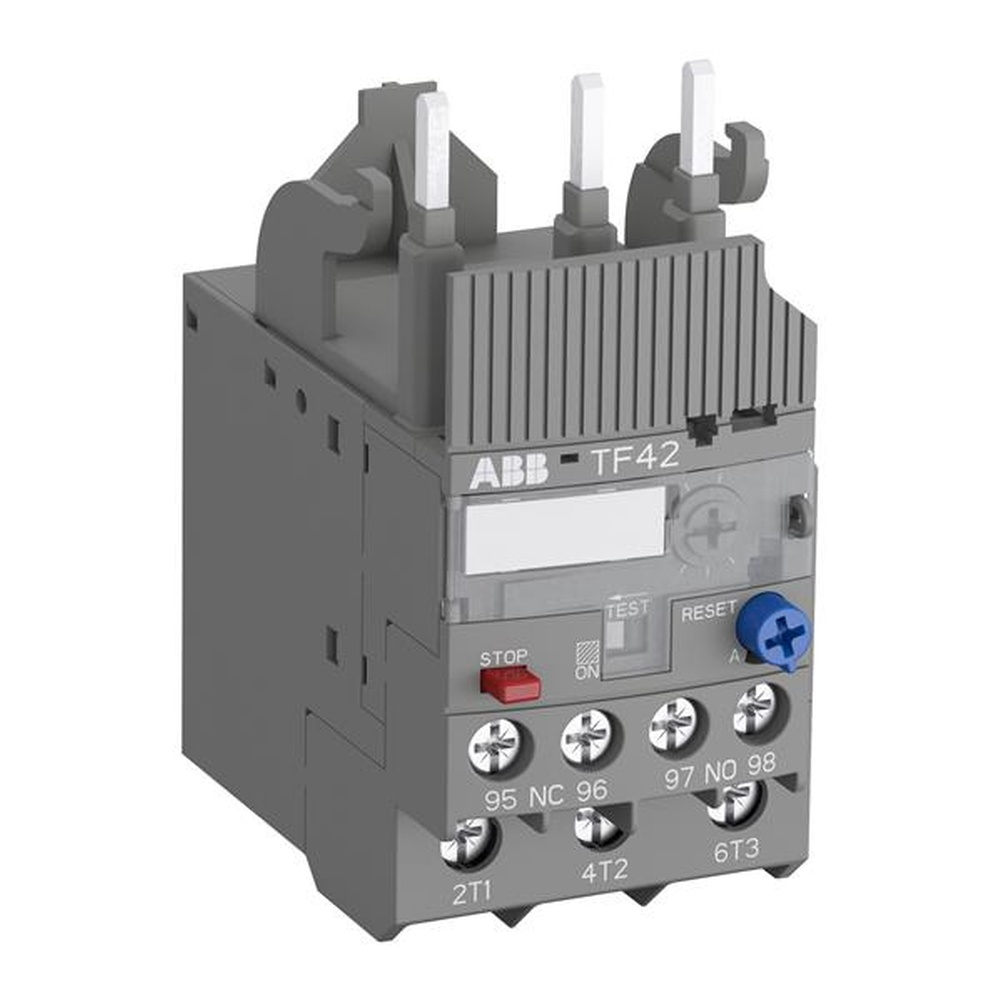

Releul termic TF42-5.7 este un dispozitiv electromechanic destinat protectiei circuitului principal al motoarelor impotriva suprasarcinii si a lipsei unei faze. Este adecvat pentru realizarea pornitoarelor de motor impreuna cu contactoare si poate fi utilizat in aplicatii trifazate sau monofazate. Elementele bimetalice monitorizeaza curentul din circuit, iar la depasirea reglajului comanda schimbarea starii contactelor auxiliare pentru oprirea comenzii contactorului.

Domeniul de reglaj al protectiei termice este 4,2-5,7 A, iar clasa de declansare este 10. Releul are 3 poli, tensiune operationala nominala de pana la 690 V AC si 600 V DC, frecventa nominala 50/60 Hz, tensiune nominala de izolatie de 690 V si tensiune nominala de tinere la impuls de 6 kV. Pentru acest domeniu de curent, rezistenta pe pol este de 59,10 mohm, iar pierderea de putere pe pol este de 1,0 W la limita inferioara si 1,9 W la limita superioara a reglajului. Pentru coordonare de tip 2 este indicata protectie la scurtcircuit cu siguranta fuzibila gG de 20 A.

Montajul se realizeaza direct pe contactoare compatibile din intervalul AF09-AF38, prin fixare si strangerea bornelor circuitului principal. Pentru montaj individual se poate utiliza un kit separat pentru sina DIN de 35 mm. Circuitul principal accepta conductori rigizi, multifilari sau flexibili cu sectiuni de 0,75-4 mm2, cu lungime de dezizolare de 12 mm si cuplu de strangere de 1,5-2,5 Nm. Contactele auxiliare sunt 95-96 NC si 97-98 NO; acestea accepta conductori de 0,75-4 mm2, cu dezizolare de 9 mm si cuplu de strangere de 1-1,5 Nm.

Releul include reglaj direct in amperi, indicator de stare, functie STOP si TEST, mecanism fara posibilitate de blocare la declansare si elemente de operare care pot fi sigilate. Resetarea poate fi selectata manuala sau automata. Gradul de protectie al carcasei este IP20, iar compensarea la temperatura permite functionarea intre -25 si +60 grade C. Protectia termica nu inlocuieste protectia la scurtcircuit, de aceea instalatia trebuie echipata cu aparatul de protectie dimensionat corespunzator. Instalarea, reglajul la curentul nominal al motorului si verificarea circuitului de comanda trebuie efectuate de personal calificat, cu alimentarea deconectata.

Intrebari frecvente

Pentru ce domeniu de curent se regleaza releul termic?

Protectia termica se poate regla intre 4,2 A si 5,7 A. Reglajul se stabileste la curentul nominal indicat pe placuta motorului, conform proiectului si instructiunilor de instalare.

Ce tip de protectie ofera acest releu?

Asigura protectie la suprasarcina si sensibilitate la lipsa de faza pentru motoare. Nu asigura singur protectie la scurtcircuit, fiind necesara o protectie separata dimensionata corespunzator.

Se poate monta pe sina DIN?

Da. Pe langa montajul direct pe contactoare compatibile AF09-AF38, releul poate fi montat individual pe sina DIN de 35 mm cu un kit de montaj separat.

Ce contacte auxiliare sunt disponibile?

Releul dispune de un contact normal inchis 95-96 pentru comanda declansarii si un contact normal deschis 97-98 pentru semnalizare.

Poate fi resetat automat dupa declansare?

Da. Modul de resetare poate fi selectat manual sau automat, in functie de cerintele aplicatiei si de strategia de repornire a echipamentului.
