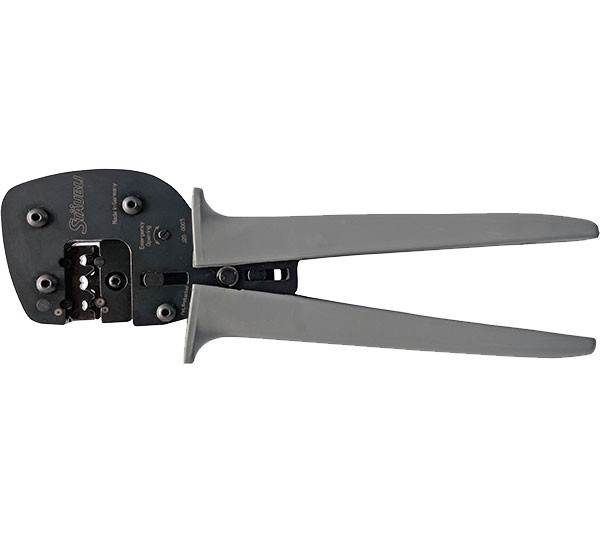

Clestele de sertizare este o unealta dedicata realizarii conexiunilor profesionale pentru conectori fotovoltaici MC4 si MC4 Evo 2. Este conceput pentru sertizarea contactelor metalice deschise de tip B-crimp, utilizate la asamblarea cablurilor solare in instalatii fotovoltaice rezidentiale, comerciale sau industriale. Configuratia cu locatoare ajuta la pozitionarea corecta a contactului in timpul operatiei de sertizare.

Unealta este destinata sectiunilor de conductor de 4 mm2, 6 mm2 si 10 mm2, echivalente cu 12 AWG, 10 AWG si 8 AWG. Setul include matrita de sertizare pentru aceste sectiuni, locator pentru contacte MC4 si locator pentru contacte MC4 Evo 2. Astfel, aceeasi unealta poate fi folosita pentru cele doua familii de conectori, cu accesoriile de pozitionare corespunzatoare.

Pentru montaj, conductorul trebuie dezizolat conform instructiunilor conectorului utilizat, apoi contactul metalic se pozitioneaza in locatorul potrivit. Se introduce conductorul in contact, se selecteaza zona corecta de sertizare pentru sectiunea cablului si se actioneaza clestele pana la finalizarea ciclului. Dupa sertizare, contactul se introduce in carcasa conectorului si se continua asamblarea respectand instructiunile specifice ale conectorului si cablului fotovoltaic.

Pentru o conexiune sigura si repetabila, utilizati unealta exclusiv cu contacte si conductoare compatibile cu sectiunile indicate. Verificati vizual sertizarea si fixarea conductorului in contact inainte de introducerea acestuia in conector. Operatiunile trebuie efectuate de personal instruit, cu instalatia scoasa de sub tensiune si cu respectarea instructiunilor de montaj aplicabile sistemului fotovoltaic.

Intrebari frecvente

Pentru ce sectiuni de cablu este potrivit clestele?
Este destinat sertizarii contactelor pentru conductoare cu sectiunea de 4 mm2, 6 mm2 si 10 mm2, corespunzatoare dimensiunilor 12 AWG, 10 AWG si 8 AWG.

Este compatibil atat cu MC4, cat si cu MC4 Evo 2?
Da. Unealta este prevazuta cu locatoare dedicate pentru contacte MC4 si pentru contacte MC4 Evo 2.

Ce tip de contacte poate sertiza?
Este conceputa pentru contacte metalice deschise de tip B-crimp, utilizate la asamblarea conectorilor fotovoltaici compatibili.

Ce contine configuratia acestei unelte?
Configuratia include clestele de sertizare, matrita de sertizare pentru sectiunile indicate si locatoare pentru MC4 si MC4 Evo 2.

Este necesara verificarea sertizarii dupa montaj?
Da. Dupa sertizare se recomanda verificarea vizuala a deformarii corecte a contactului si a fixarii ferme a conductorului, inainte de asamblarea finala a conectorului.
