Setul de chei metalice este destinat lucrarilor de montaj, service si interventie asupra conexiunilor fotovoltaice din familia MC4. Cele doua piese sunt concepute pentru asamblarea si deblocarea conectorilor cu insurubare si cuplare rapida, fiind potrivite pentru instalatori care executa cablarea stringurilor fotovoltaice sau operatiuni de verificare si mentenanta in sisteme PV.

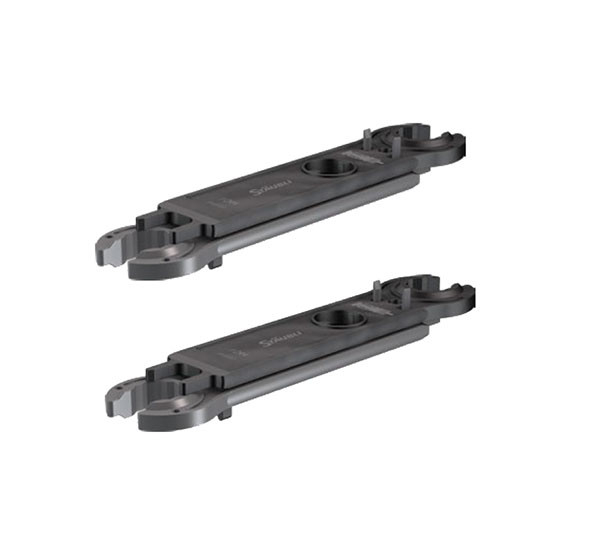

Pachetul include 2 chei cu cap deschis, realizate din metal, precum si o husa pentru pastrare si transport. Setul este compatibil pentru strangerea carcasei si a piulitei de presare la conectori MC4 si MC4 Evo 2. Pentru deblocare, fiecare piesa este utilizata in functie de tipul conectorului: setul permite separarea conexiunilor MC4, MC4 cu clema de siguranta, MC4 Evo 2 si, in configuratiile indicate de producator, TwinBox.

La montaj, una dintre chei sustine carcasa conectorului in locasul dedicat, iar cealalta actioneaza piulita de presare. Pentru MC4 si MC4 Evo 2, pozitia de lucru a celor doua chei este diferita, de aceea trebuie respectate instructiunile de asamblare specifice conectorului utilizat. La deconectare, pinii de deblocare se pozitioneaza pe clemele de fixare ale conectorului, apoi conexiunea poate fi separata fara fortarea carcasei.

Operatiunile asupra instalatiilor fotovoltaice trebuie executate numai de personal calificat sau instruit electrotehnic, cu respectarea regulilor aplicabile pentru lucru fara tensiune si cu echipament individual de protectie adecvat. Conectorii PV nu se deconecteaza sub sarcina. Inainte de utilizare se verifica vizual starea sculelor si a conectorilor, iar cheile nu trebuie introduse in contactele electrice ale conectorilor sau in prize de retea.

Intrebari frecvente

La ce se foloseste setul de chei pentru conectori fotovoltaici?
Este utilizat pentru asamblarea conexiunilor, strangerea sau desfacerea piulitei de presare si deblocarea conectorilor fotovoltaici din familia MC4.

Cu ce tipuri de conectori este compatibil setul?
Este destinat conectorilor MC4 si MC4 Evo 2. Pentru operatiunea de deblocare, instructiunile de utilizare indica si compatibilitate cu anumite configuratii MC4 cu clema de siguranta si TwinBox.

Ce contine pachetul?
Pachetul contine doua chei metalice cu functii complementare si o husa pentru pastrare sau transport.

Se pot deconecta conectorii fotovoltaici sub sarcina cu aceste chei?
Nu. Conectorii fotovoltaici nu trebuie deconectati sub sarcina. Inaintea interventiei, circuitul trebuie adus in conditii sigure de lucru, iar operatiunea trebuie efectuata de personal calificat.

Este necesara folosirea ambelor chei la montaj?
Da. La strangerea conexiunii, o cheie sustine carcasa conectorului, iar cealalta actioneaza piulita de presare, conform instructiunilor specifice tipului de conector.
