Descriere

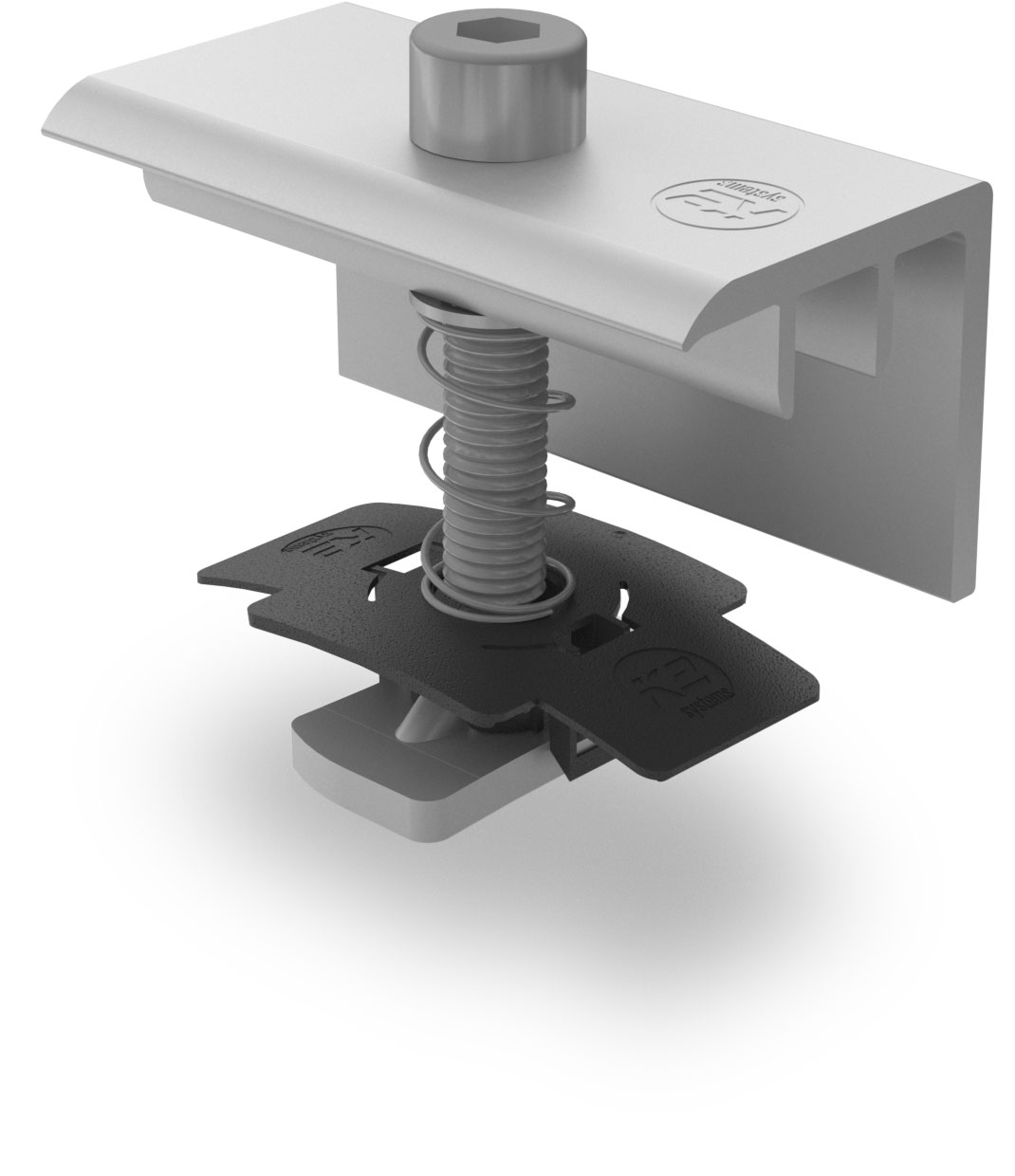

Clema de capat XS este destinata fixarii modulelor fotovoltaice la extremitatile randului de panouri, pentru rame cu inaltimea de 30 mm. Este o piesa de montaj pentru sisteme fotovoltaice pe acoperis inclinat sau terasa, utilizata impreuna cu sine de montaj compatibile. Nu este compatibila cu sistemul Dome 6.

Setul este realizat din aluminiu EN AW 6063 T66, otel inoxidabil si TPE/PA. Dimensiunile sunt de 33,7 mm latime, 58 mm inaltime si 65 mm adancime, iar greutatea este de aproximativ 83,7 g pe bucata. Pachetul include clema din aluminiu pentru rama de 30 mm, element de prindere MK2, saiba de blocare M8, arc MC EC pentru intervalul 45 pana la 48 mm si surub cu cap cilindric M8 x 50 din inox A2 70.

Montajul se realizeaza la capatul sirului de module, prin pozitionarea clemei peste rama panoului si ancorarea ansamblului in sina de montaj compatibila. Surubul M8 permite fixarea simultana a ramei modulului si a elementului de prindere in profil. Cuplul de strangere indicat pentru instalare este de 16 Nm. Inainte de montaj, se verifica inaltimea reala a ramei panoului, care trebuie sa fie de 30 mm.

Pentru o instalatie sigura, clema trebuie folosita exclusiv cu componente de montaj compatibile si conform proiectului static al sistemului fotovoltaic. Strangerea trebuie efectuata controlat, cu unealta adecvata, fara depasirea cuplului recomandat. Se recomanda verificarea alinierii panourilor, a asezarii corecte a clemei pe rama si a fixarii ferme in sina inainte de punerea sistemului in exploatare.

Intrebari frecvente

Pentru ce grosime de rama este potrivita clema?

Clema este proiectata pentru module fotovoltaice cu rama avand inaltimea de 30 mm.

Ce contine setul de prindere?

Setul include clema din aluminiu, elementul de prindere MK2, saiba de blocare M8, arcul MC EC si surubul M8 x 50.

Care este cuplul de strangere recomandat?

Cuplul de strangere indicat pentru surub este de 16 Nm.

Poate fi utilizata cu sistemul Dome 6?

Nu. Aceasta clema de capat nu este compatibila cu sistemul Dome 6.

Care sunt dimensiunile clemei?

Clema are 33,7 mm latime, 58 mm inaltime si 65 mm adancime.
