Set conector K2 Systems Dome 6 Connector 195

Conectorul de sina Dome 6 195 este un accesoriu pentru structuri fotovoltaice pe acoperis plat, proiectat pentru a realiza legatura dintre doua seturi de baza Dome 6. Acesta contribuie la extinderea controlata a campului fotovoltaic si la formarea unei structuri continue, configurate conform proiectului tehnic al instalatiei.

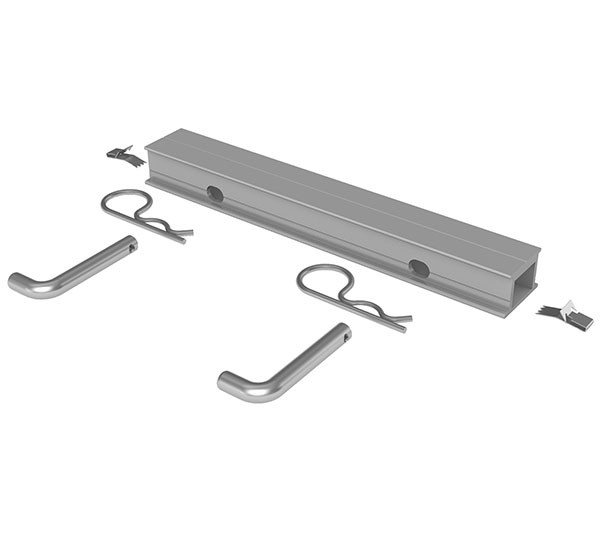

Setul este destinat sistemului de montaj Dome 6 si are lungimea de 195 mm, latimea de 32 mm, inaltimea de 21 mm si greutatea de 0,205 kg. Constructia foloseste aluminiu EN AW 6063 T66 si otel inoxidabil 1.4301. Pachetul include materialul de fixare necesar, precum si componente pentru legare echipotentiala.

Montajul se realizeaza intre doua seturi de baza compatibile Dome 6, cu respectarea pozitionarii, distantei dintre sine si succesiunii de instalare prevazute in documentatia sistemului. Elementele de fixare incluse trebuie utilizate conform instructiunilor de montaj, iar configuratia finala trebuie corelata cu proiectul structurii, tipul acoperisului, incarcarile din vant si zapada si dimensiunile campului de module.

Legarea echipotentiala trebuie executata de personal calificat, in conformitate cu instructiunile sistemului si cu normele electrice aplicabile proiectului. Inainte de montaj, verificati compatibilitatea cu seturile de baza Dome 6 utilizate si integritatea tuturor componentelor. Nu folositi conectorul ca piesa universala pentru alte profile sau sisteme de montaj fara o confirmare tehnica expresa.

Intrebari frecvente

Pentru ce se utilizeaza acest conector de sina?

Este utilizat pentru conectarea a doua seturi de baza Dome 6 in cadrul unei structuri fotovoltaice montate pe acoperis plat.

Ce include setul?

Setul include conectorul, materialul de fixare si componente pentru realizarea legarii echipotentiale.

Din ce materiale este realizat?

Componenta este realizata din aluminiu EN AW 6063 T66 si otel inoxidabil 1.4301.

Este compatibil cu orice sina fotovoltaica?

Nu. Este destinat sistemului Dome 6 si trebuie utilizat numai in configuratii compatibile, conform documentatiei tehnice a structurii.

Care sunt dimensiunile conectorului?

Conectorul are 195 mm lungime, 32 mm latime si 21 mm inaltime.
