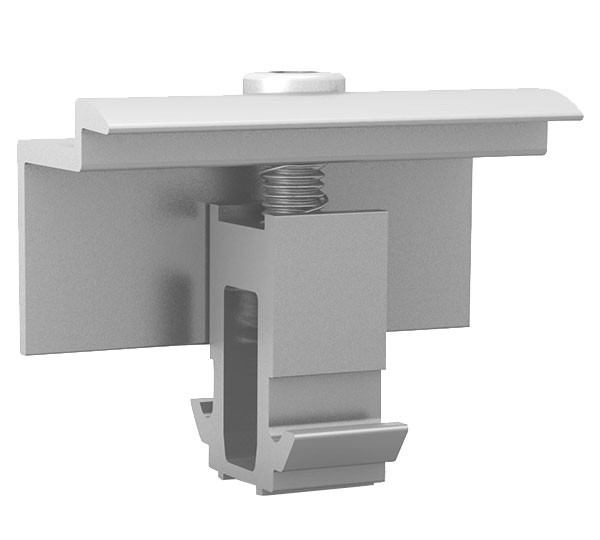

Set clema de capat K2 Systems DomeClamp EC 30-50 mm argintie, universala

Setul de clema de capat DomeClamp este destinat fixarii modulelor fotovoltaice amplasate la extremitatile randurilor de panouri. Componenta este utilizata in sistemul de montaj Dome 6, unde asigura prinderea marginala a ramei modulului pe elementele de sustinere ale structurii. Finisajul argintiu permite integrarea vizuala discreta in configuratiile cu profile si rame metalice naturale.

Domeniul de strangere este compatibil cu rame de module cu inaltimea intre 30 si 50 mm. Setul este fabricat din aluminiu EN AW 6063 T66 si EN AW 6082 T6, completat cu elemente din otel inoxidabil 1.4301. Ansamblul include elementul de clemare, suportul de baza, arcul de montaj si surubul M8, pentru realizarea unei fixari mecanice stabile la capatul campului fotovoltaic.

Montajul se efectueaza exclusiv ca parte a unei structuri compatibile Dome 6, in pozitia de capat a sirului de module. Clema se aseaza peste rama panoului, se aliniaza cu elementul de sustinere si se strange conform instructiunilor sistemului de montaj. Inainte de instalare trebuie verificata grosimea ramei modulului, astfel incat aceasta sa se incadreze in intervalul de 30-50 mm.

Pentru functionare sigura, instalarea trebuie realizata de personal calificat, cu respectarea proiectului de montaj, a instructiunilor producatorului structurii si a cerintelor locale privind incarcarile de vant si zapada. Nu se utilizeaza pentru rame de module din afara intervalului admis si nu se modifica piesele componente. Strangerea finala trebuie realizata cu cuplul indicat in documentatia structurii fotovoltaice.

Intrebari frecvente

Pentru ce se foloseste aceasta clema de capat?

Se utilizeaza pentru fixarea modulelor fotovoltaice pozitionate la extremitatile unui rand de panouri in sistemul de montaj Dome 6.

Ce grosime a ramei modulului este compatibila?

Clema este compatibila cu rame de module cu inaltimea intre 30 si 50 mm.

Din ce materiale este realizat setul?

Componentele sunt realizate din aluminiu EN AW 6063 T66, aluminiu EN AW 6082 T6 si otel inoxidabil 1.4301.

Poate fi montata fara alte componente ale structurii?

Nu. Este o componenta de fixare destinata utilizarii impreuna cu o structura compatibila Dome 6 si trebuie montata conform documentatiei sistemului.

Unde se monteaza clema in campul de panouri?

Se monteaza la capetele randurilor de module, spre deosebire de clemele intermediare care fixeaza doua module alaturate.
