Set K2 Systems LPC MH

Aceasta clema este destinata fixarii unui conductor rotund de protectie la trasnet cu diametrul de 8 mm pe structura de montaj a sistemelor fotovoltaice. Solutia este livrata ca set complet, pentru realizarea unei prinderi mecanice organizate a conductorului in cadrul instalatiilor PV rezidentiale, comerciale sau industriale.

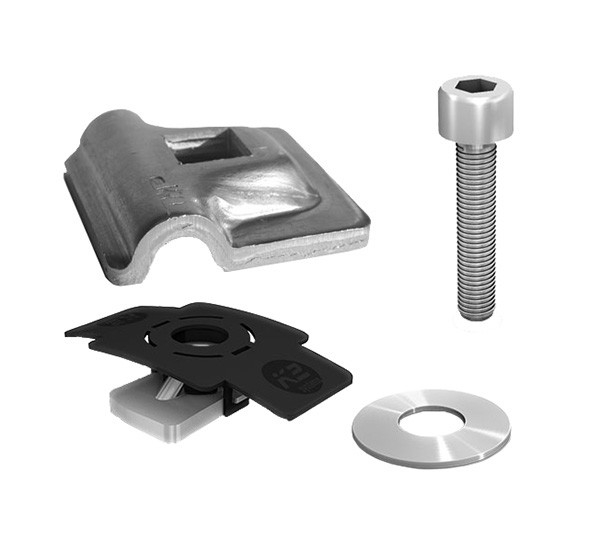

Setul include o clema de protectie la trasnet Multi realizata din aluminiu, o piulita de canal cu clips de montaj din otel inoxidabil si PA, o saiba din otel inoxidabil A2 cu dimensiunile 8,4 x 20 x 1,2 mm si un surub M8 x 30 din otel inoxidabil A2. Dimensiunile ansamblului sunt de aproximativ 40 x 40 x 38 mm, iar greutatea este de circa 0,051 kg.

Montajul se realizeaza prin pozitionarea piulitei de canal in profilul structurii compatibile, urmata de asezarea clemei, a saibei si strangerea surubului. Clema permite fixarea conductorului de 8 mm fara a necesita selectarea separata a elementelor principale de prindere. Este adecvata pentru utilizare in sisteme de montaj pentru acoperis inclinat sau terasa, acolo unde configuratia proiectului prevede integrarea traseului de protectie la trasnet.

Pentru o functionare corecta, conductorul trebuie sa aiba diametrul corespunzator, iar montajul trebuie executat conform proiectului electric si cerintelor aplicabile instalatiei de protectie la trasnet. Se recomanda verificarea compatibilitatii cu profilul utilizat, respectarea cuplului de strangere indicat in documentatia sistemului de montaj si inspectarea periodica a prinderilor, mai ales in aplicatiile expuse la intemperii.

Intrebari frecvente

Pentru ce diametru de conductor este potrivita clema?

Clema este destinata fixarii conductoarelor rotunde de protectie la trasnet cu diametrul de 8 mm.

Ce contine setul?

Setul include clema din aluminiu, piulita de canal cu clips din inox si PA, saiba din inox A2 si surubul M8 x 30 din inox A2.

Unde se poate utiliza aceasta clema?

Poate fi folosita pentru integrarea traseului de protectie la trasnet pe structuri de montaj fotovoltaic compatibile, in proiecte pe acoperis inclinat sau terasa.

Este necesara verificarea compatibilitatii la montaj?

Da. Inainte de instalare trebuie verificata compatibilitatea cu profilul structurii, conductorul utilizat si cerintele proiectului electric.

Care sunt dimensiunile aproximative ale ansamblului?

Ansamblul are aproximativ 40 mm lungime, 40 mm latime si 38 mm inaltime.
