K2 System RK2 MINIRAIL 2.0 SET

Sina MiniRail 2.0 este un element de fixare compact, destinat realizarii structurii de sustinere pentru module fotovoltaice pe acoperisuri inclinate din tabla trapezoidala. Solutia permite montajul apropiat de invelitoare si reprezinta baza pentru prinderea ulterioara a modulelor cu cleme compatibile din sistemul de montaj. Este adecvata pentru instalatii fotovoltaice rezidentiale, comerciale sau industriale realizate pe acoperisuri metalice compatibile.

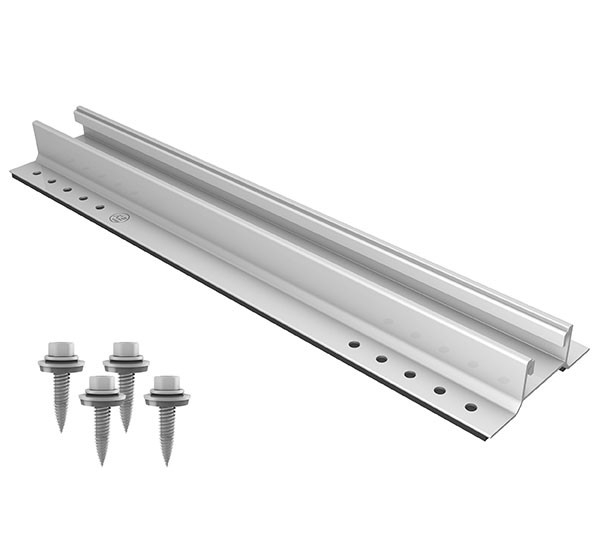

Setul include o sina scurta cu dimensiunile de 385 x 78 x 20 mm, prevazuta cu strat de EPDM pentru contactul cu tabla, precum si 4 suruburi autofiletante cu saiba de etansare. Sina este fabricata din aluminiu EN AW-6063 T66, iar suruburile sunt din otel inoxidabil A2; elementele de etansare sunt din EPDM. Suruburile incluse au dimensiunea 6 x 25 mm, pentru fixarea directa in tabla trapezoidala.

Montajul se realizeaza pe coama profilului de tabla trapezoidala, cu pozitionarea corecta a garniturii EPDM intre sina si invelitoare. Fixarea se face cu cele patru suruburi incluse, distribuite conform instructiunilor de montaj ale sistemului. Dupa instalarea sinelor, panourile fotovoltaice se fixeaza cu cleme de mijloc si de capat compatibile, alese in functie de configuratia campului fotovoltaic si de inaltimea ramei modulului.

Produsul trebuie utilizat numai pe invelitori metalice pentru care grosimea tablei, geometria profilului si capacitatea portanta sunt validate prin proiect. Pentru sistemul MiniRail sunt indicate acoperisuri cu panta intre 5 si 75 grade, iar pentru tabla din otel sau aluminiu este necesara o grosime de cel putin 0,5 mm. La panourile sandwich este necesara aprobarea producatorului invelitorii. Respectati instructiunile de montaj, distantele de fixare si verificarile structurale specifice proiectului, inclusiv incarcarile din vant si zapada.

Intrebari frecvente

Pentru ce tip de acoperis este destinata sina MiniRail 2.0?

Este destinata montajului de panouri fotovoltaice pe acoperisuri inclinate din tabla trapezoidala. Pentru panourile sandwich este necesara aprobarea producatorului invelitorii.

Ce contine setul?

Setul include o sina scurta cu EPDM si 4 suruburi autofiletante din otel inoxidabil A2, fiecare cu saiba de etansare.

Care sunt dimensiunile sinei?

Sina are dimensiunile de 385 x 78 x 20 mm.

Ce materiale sunt utilizate?

Sina este realizata din aluminiu EN AW-6063 T66, elementele de etansare sunt din EPDM, iar suruburile sunt din otel inoxidabil A2.

Este potrivita pentru orice tabla trapezoidala?

Compatibilitatea trebuie verificata in functie de grosimea tablei, latimea coamei profilului, geometria invelitorii si incarcarile proiectului. Pentru tabla din otel sau aluminiu, sistemul necesita o grosime de cel putin 0,5 mm.
