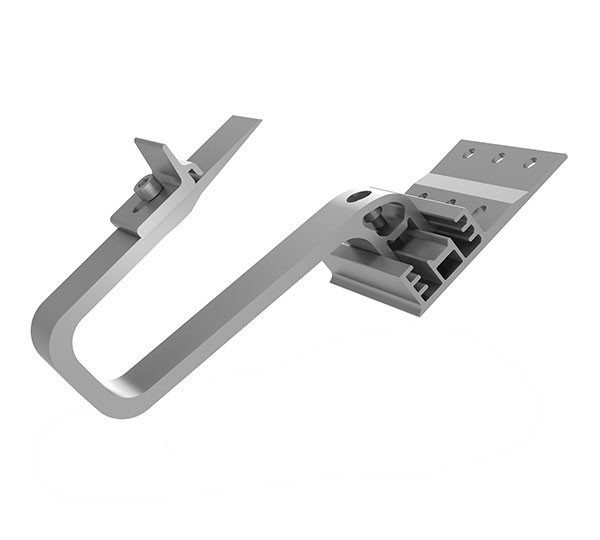

Carlig acoperis K2 Systems SingleHook 3S lung

Carligul de acoperis SingleHook 3S Long este un element de fixare destinat structurilor fotovoltaice montate pe acoperisuri inclinate. Constructia cu brat lung este conceputa pentru aplicatii cu tigle care au o suprapunere mai mare, ajutand la realizarea distantei necesare dintre invelitoare si sina de montaj. Componenta se utilizeaza ca punct de ancorare intre structura din lemn a acoperisului si sistemul de sine pentru panouri fotovoltaice.

Piesa dispune de placa de baza cu reglaj vertical in trei pozitii, pentru adaptarea la geometria acoperisului si la configuratia invelitorii. Este fabricata din aluminiu EN AW-6063 T66 si otel inoxidabil A2, materiale adecvate utilizarii la exterior. Include un element Climber preasamblat si surub cu cap cilindric pentru prinderea sinei de montaj.

Carligul este compatibil cu sinele de montaj SingleRail si CrossRail. Montajul se realizeaza pe caprior, dupa indepartarea temporara sau prelucrarea locala a tiglei, conform solutiei constructive a acoperisului. Sina se pozitioneaza pe elementul de prindere preasamblat, apoi se fixeaza si se aliniaza in functie de proiectul structurii fotovoltaice.

Pentru o instalare corecta, pozitia carligelor, distantele dintre punctele de fixare, tipul si dimensiunea suruburilor pentru lemn trebuie stabilite prin calculul structurii si in functie de sarcinile locale de vant si zapada. Montajul trebuie executat fara a tensiona sau deteriora tiglele, cu respectarea instructiunilor de montaj ale sistemului si a regulilor aplicabile pentru lucrari la inaltime.

Intrebari frecvente

Pentru ce tip de acoperis se utilizeaza acest carlig?

Este destinat montajului structurilor fotovoltaice pe acoperisuri inclinate cu tigla, in special in situatii unde invelitoarea are o suprapunere mai mare.

Cu ce sine de montaj este compatibil?

Poate fi utilizat pentru fixarea sinelor de montaj SingleRail si CrossRail.

Ce contine carligul pentru fixarea sinei?

Componenta este livrata cu element Climber preasamblat si surub cu cap cilindric pentru prinderea sinei de montaj.

Este necesar un calcul al structurii de montaj?

Da. Numarul carligelor, pozitionarea lor si elementele de fixare in capriori trebuie stabilite conform proiectului, tipului acoperisului si incarcarilor locale de vant si zapada.

Din ce materiale este realizat?

Carligul este realizat din aluminiu EN AW-6063 T66 si otel inoxidabil A2, materiale potrivite pentru utilizare la exterior.
