Elementul de fixare solara este destinat realizarii punctelor de prindere pentru structuri fotovoltaice pe substructuri din otel. Face parte din sistemul de montaj TopFix 200 si este potrivit pentru proiecte rezidentiale, comerciale sau industriale in care configuratia structurii necesita o fixare cu lungimea nominala de 200 mm.

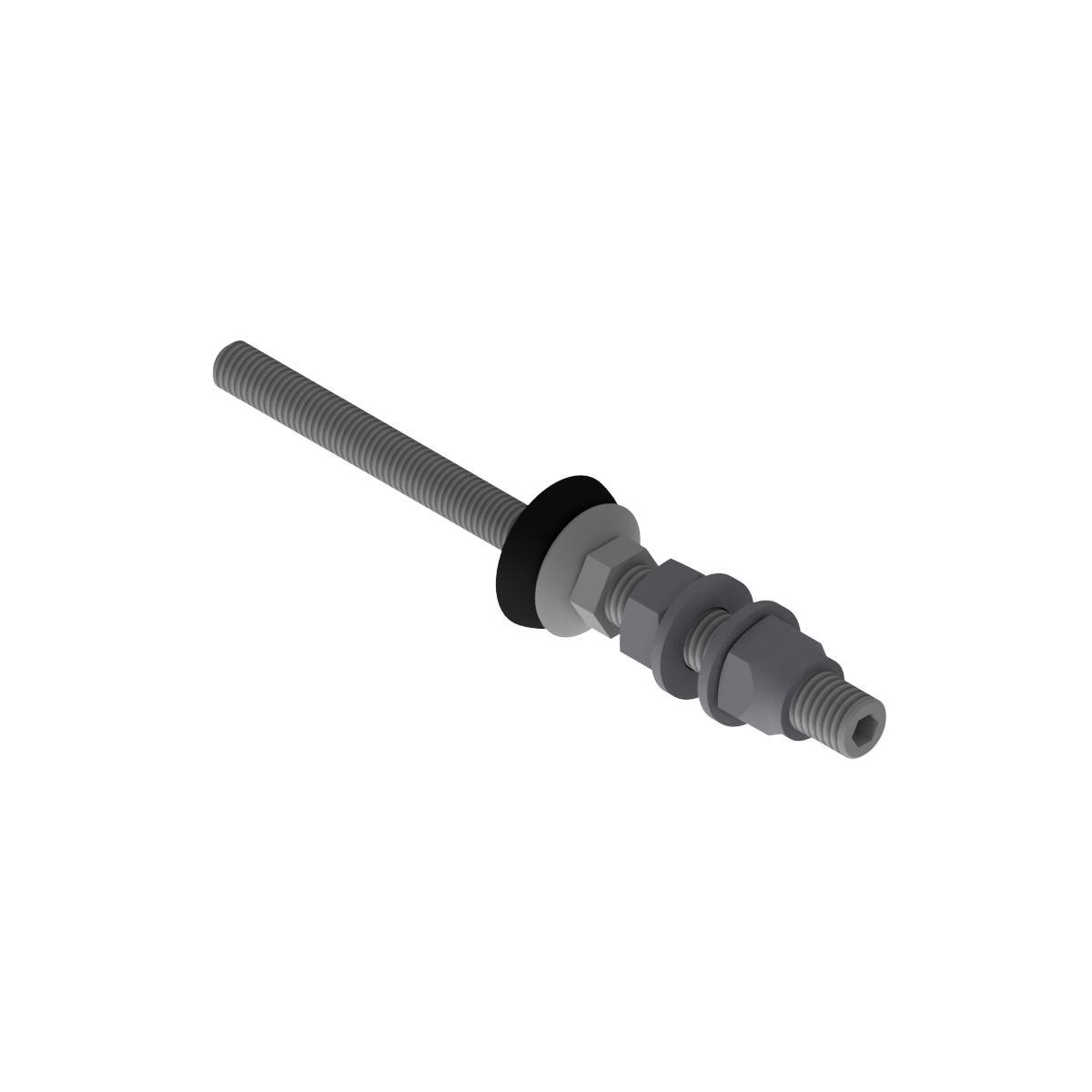

Produsul are desemnarea 8/M10x200/50, antrenare SW5 si este realizat din otel inoxidabil A2. Se livreaza preasamblat cu garnitura tip clopot pentru etansare si piulite, ceea ce reduce numarul de componente care trebuie pregatite la montaj. Garnitura din EPDM contribuie la etansarea zonei de trecere prin invelitoare sau prin elementul de fixare.

Fixarea se realizeaza pe substructuri din otel adecvate. Pentru utilizarea indicata, substructura trebuie sa fie executata din otel S235, S280GD sau S320GD. Pozitionarea elementelor de prindere, alegerea profilului de montaj si dimensionarea intregului camp fotovoltaic trebuie stabilite in functie de tipul acoperisului, grosimea si configuratia substructurii, precum si de incarcarile locale de vant si zapada.

Montajul trebuie efectuat de personal calificat, conform documentatiei sistemului de montaj si proiectului tehnic. Verificati etanseitatea garniturii, alinierea componentelor si strangerea corecta a piulitelor inainte de punerea in functiune. Nu utilizati elementul pe materiale sau substructuri neconfirmate pentru aceasta aplicatie si nu stabiliti cupluri de strangere fara instructiunile tehnice ale sistemului.

Intrebari frecvente

Pentru ce tip de substructura este recomandat acest element de fixare?
Este destinat fixarii pe substructuri din otel. Materialele indicate pentru substructura sunt S235, S280GD sau S320GD.

Ce include elementul de fixare?
Este livrat preasamblat cu garnitura tip clopot pentru etansare si piulite.

Din ce material este realizat?
Componenta de fixare este realizata din otel inoxidabil A2.

Cu ce sistem de montaj este compatibil?
Este destinat utilizarii in sistemul de montaj fotovoltaic TopFix 200.

Este potrivit pentru orice acoperis?
Compatibilitatea finala depinde de tipul acoperisului, substructura din otel, proiectul de montaj si calculele pentru incarcarile de vant si zapada. Montajul trebuie realizat conform documentatiei tehnice aplicabile.
