Unitatea de baza necesara pentru construirea unui sistem Sungrow SBR

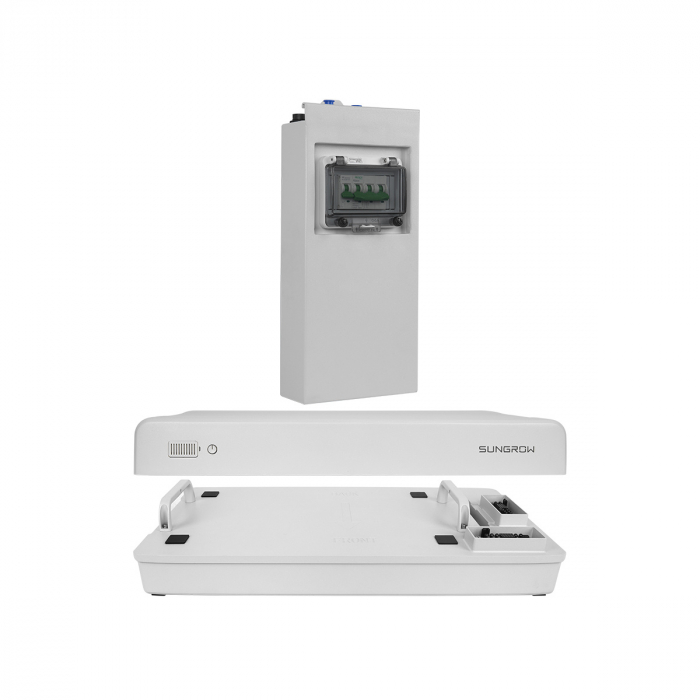

Sungrow SBR Accessory Pack V114 Premium este componenta de infrastructura necesara configurarii unei baterii modulare din seria Sungrow SBR. Produsul este utilizat impreuna cu modulele de baterie LiFePO4 high voltage de 3,2 kWh fiecare si face parte din ansamblul fizic si functional al sistemului de stocare.

Spre deosebire de un modul de baterie, Accessory Pack V114 Premium nu stocheaza energie. Rolul sau este de a permite alcatuirea turnului SBR si integrarea acestuia in arhitectura bateriei, inclusiv interfata de comunicatie necesara functionarii sistemului.

Produsul este potrivit pentru:

• realizarea unei baterii Sungrow SBR noi;
• configuratii modulare de stocare intre 6,4 kWh si 25,6 kWh per unitate;
• sisteme fotovoltaice hibride Sungrow compatibile;
• proiecte de autoconsum cu stocare;
• sisteme cu functie de backup, acolo unde invertorul si configuratia instalatiei permit;
• extinderea sau refacerea unui sistem SBR, numai dupa verificarea compatibilitatii tehnice.

Sungrow declara pentru gama actuala SBR suport pentru 2 pana la 8 module active per unitate, fiecare modul avand 3,2 kWh, cu instalare plug-and-play si fara cabluri intre modulele bateriei.

Diferenta dintre Accessory Pack si modulul de baterie

Sungrow SBR Accessory Pack V114 Premium trebuie utilizat impreuna cu modulele de baterie compatibile. Produsul achizitionat separat nu reprezinta o baterie functionala si nu poate alimenta consumatori sau stoca energie.

Compatibilitate cu gama Sungrow SBR V13 Premium

Pachetul SBR Accessory Pack V114 Premium este accesoriul asociat modulului Sungrow SBR Battery Module V13 Premium, identificat de furnizor cu codul 5202000011. Modulul activ are capacitate utilizabila de 3,2 kWh, tensiune nominala de 64 V si greutate de 33 kg.

Configuratia finala a bateriei se obtine prin combinarea unitatii de baza cu numarul corespunzator de module active SBR:

Nota pentru configuratia SBR064: documentatia Sungrow precizeaza ca sistemul de 6,4 kWh este format din doua module active si un modul gol. La ofertare trebuie verificat daca modulul gol necesar este inclus in pachetul comercial selectat sau trebuie comandat separat.

Comunicatie CAN pentru integrarea sistemului de baterii

Sungrow SBR Accessory Pack V114 Premium dispune de interfata de comunicatie CAN Bus, utilizata in cadrul configuratiei complete pentru comunicarea dintre bateria SBR si echipamentele compatibile ale sistemului energetic.

Prin integrarea corecta intr-un sistem Sungrow compatibil, bateria poate transmite informatii esentiale precum:

• starea de functionare a sistemului;
• nivelul de incarcare al bateriei;
• alarme si avertizari;
• parametri de incarcare si descarcare;
• informatii necesare gestionarii energiei de catre invertorul hibrid.

Comunicatia CAN si functionarea sistemului trebuie realizate exclusiv in configuratii aprobate de producator, cu respectarea manualelor de instalare si a compatibilitatii dintre baterie, invertor si versiunea echipamentelor.

Sistem modular High Voltage cu tehnologie LiFePO4

Accessory Pack V114 Premium face parte din ecosistemul de baterii Sungrow SBR High Voltage LFP, proiectat pentru stocarea energiei electrice in sisteme fotovoltaice hibride.

Gama SBR utilizeaza module cu celule LiFePO4 / litiu-fier-fosfat, tehnologie utilizata in aplicatii stationare datorita stabilitatii termice si comportamentului adecvat in cicluri repetate de incarcare si descarcare.

La nivelul sistemului complet, gama Sungrow SBR ofera:

• capacitati intre 6,4 kWh si 25,6 kWh per unitate;
• pana la 100% energie utilizabila, in conditiile configurarii sistemului;
• curent continuu maxim de incarcare/descarcare de pana la 30 A;
• protectie IP55;
• instalare la interior sau exterior;
• racire prin convectie naturala;
• comunicatie CAN;
• posibilitate de extindere pe durata exploatarii.

Pentru sistemul SBR064 utilizat impreuna cu invertoarele din seria SHRT, documentatia Sungrow mentioneaza o limitare a curentului maxim de incarcare/descarcare la 20 A.

Instalare compacta si constructie tip turn

Sistemele Sungrow SBR sunt realizate prin stivuirea verticala a modulelor de baterie peste ansamblul de baza, rezultand o constructie compacta, potrivita pentru spatii tehnice, garaje, zone protejate exterior sau camere de echipamente.

Accessory Pack V114 Premium contribuie la realizarea acestei configuratii tip turn si permite integrarea modulelor in cadrul sistemului complet.

Avantajele sistemului constructiv SBR includ:

• montaj pe pardoseala;
• structura modulara si compacta;
• instalare plug-and-play;
• lipsa cablurilor intre modulele active de baterie;
• posibilitatea configurarii capacitatii in functie de consum;
• posibilitatea extinderii ulterioare, conform conditiilor Sungrow;
• aspect profesional si organizat al sistemului de stocare.

Avantaje principale

• Accesoriu original Sungrow pentru bateriile SBR High Voltage;
• Unitate de baza / control necesara realizarii sistemului SBR;
• Compatibil cu Sungrow SBR Battery Module V13 Premium 3,2 kWh;
• Utilizat in configuratii de stocare intre 6,4 kWh si 25,6 kWh per unitate;
• Interfata de comunicatie CAN Bus;
• Constructie compacta pentru montaj tip turn;
• Potrivit pentru sisteme fotovoltaice hibride Sungrow compatibile;
• Permite realizarea unei baterii modulare adaptate consumului beneficiarului;
• Parte din sistemul Sungrow SBR cu celule LiFePO4 High Voltage;
• Instalare pe pardoseala in cadrul sistemului complet;
• Recomandat pentru proiecte noi sau extinderi validate tehnic.

Specificatii tehnice produs

Date Sungrow SBR Accessory Pack V114 Premium

Date relevante ale sistemului complet Sungrow SBR

Nota tehnica: valorile privind capacitatea, curentul, protectia IP, domeniul de temperatura si certificarile se aplica sistemului complet Sungrow SBR configurat corespunzator, nu unitatii Accessory Pack utilizate separat.

Configuratii recomandate cu module Sungrow SBR V13 Premium

Sistem SBR064 – 6,4 kWh

Configuratie minima din gama actuala Sungrow SBR, realizata cu:

• 1 x Sungrow SBR Accessory Pack V114 Premium;
• 2 x Sungrow SBR Battery Module V13 Premium 3,2 kWh;
• 1 x modul gol structural, conform cerintelor sistemului SBR064.

Recomandat pentru aplicatii rezidentiale cu un consum nocturn redus sau pentru utilizatori care doresc o baterie compacta de pornire.

Sistem SBR096 – 9,6 kWh

Configuratie realizata cu:

• 1 x Sungrow SBR Accessory Pack V114 Premium;
• 3 x Sungrow SBR Battery Module V13 Premium 3,2 kWh.

Recomandat pentru locuinte cu consum zilnic moderat si pentru sisteme fotovoltaice hibride in care se urmareste cresterea autoconsumului si realizarea unei rezerve energetice utile.

Sistem SBR128 – 12,8 kWh

Configuratie realizata cu:

• 1 x Sungrow SBR Accessory Pack V114 Premium;
• 4 x Sungrow SBR Battery Module V13 Premium 3,2 kWh.

Potrivit pentru locuinte cu consumuri mai consistente, sisteme cu pompe de caldura sau proiecte unde se doreste o autonomie mai buna in perioadele fara productie fotovoltaica.

Sistem SBR160 – 16,0 kWh

Configuratie realizata cu:

• 1 x Sungrow SBR Accessory Pack V114 Premium;
• 5 x Sungrow SBR Battery Module V13 Premium 3,2 kWh.

Recomandat pentru aplicatii rezidentiale avansate sau mici aplicatii comerciale, unde consumul de seara si noapte este semnificativ.

Sisteme SBR192 / SBR224 / SBR256

Configuratii cu 6, 7 sau 8 module active, pentru capacitati intre 19,2 kWh si 25,6 kWh, recomandate proiectelor in care este necesara o capacitate ridicata de stocare pe o singura unitate de baterie.

Aplicatii recomandate

Sungrow SBR Accessory Pack V114 Premium este recomandat pentru:

• sisteme fotovoltaice hibride rezidentiale Sungrow;
• configurarea bateriilor Sungrow SBR cu capacitati modulare;
• proiecte de autoconsum energetic;
• locuinte cu consum predominant seara si noaptea;
• sisteme cu alimentare de rezerva, in limitele invertorului si configuratiei proiectate;
• mici spatii comerciale cu necesar de stocare;
• extinderea unor sisteme SBR existente, dupa verificarea compatibilitatii;
• instalatii unde se doreste utilizarea unei baterii LiFePO4 high voltage integrate in ecosistemul Sungrow.

Informatii importante pentru ofertare si instalare

Produsul nu este o baterie completa

Sungrow SBR Accessory Pack V114 Premium nu poate fi utilizat independent. Pentru functionarea unui sistem de stocare sunt necesare modulele de baterie compatibile, un invertor hibrid acceptat de Sungrow si instalarea completa conform documentatiei producatorului.

Produsul nu are capacitate de stocare

Pachetul V114 reprezinta componenta de baza si control a bateriei. Capacitatea energetica este asigurata exclusiv de modulele active Sungrow SBR Battery Module V13 Premium, fiecare avand 3,2 kWh.

Compatibilitatea trebuie verificata inainte de comanda

Pentru o instalatie noua sau pentru extinderea uneia existente trebuie verificate:

• modelul invertorului hibrid;
• numarul de module permis in configuratie;
• versiunea modulelor de baterie;
• necesitatea unui modul gol pentru configuratia SBR064;
• firmware-ul echipamentelor;
• regulile Sungrow privind extinderea ulterioara;
• compatibilitatea sistemului cu functia de backup dorita.

Instalarea trebuie realizata de personal calificat

Sistemele high voltage necesita montaj, conectare, configurare si punere in functiune realizate de personal calificat, cu respectarea procedurilor de siguranta pentru echipamente de stocare cu tensiune ridicata.

Compatibilitate si produse Sungrow recomandate

Sungrow SBR Battery Module V13 Premium 3,2 kWh

Modulul activ compatibil direct cu Accessory Pack V114 Premium. Fiecare modul adauga 3,2 kWh capacitatii sistemului si permite configurarea bateriilor SBR de la 6,4 kWh pana la 25,6 kWh.

Sungrow SH5.0RT / SH6.0RT / SH8.0RT / SH10RT

Invertoare hibride trifazate utilizate in sisteme rezidentiale cu baterii Sungrow SBR. Compatibilitatea trebuie verificata in functie de versiunea exacta a invertorului, de numarul modulelor si de documentatia Sungrow aplicabila la momentul proiectarii.

Sungrow SH15T / SH20T / SH25T

Invertoare hibride trifazate pentru proiecte cu putere mai mare, unde se doreste integrarea productiei fotovoltaice cu stocarea energiei. Selectia bateriei si a capacitatii trebuie realizata conform matricei oficiale de compatibilitate Sungrow.

Sungrow WiNet-S / WiNet-S2

Accesorii de comunicatie pentru integrarea invertorului compatibil in platforma de monitorizare si management energetic Sungrow.

Sungrow iHomeManager

Solutie de management energetic destinata coordonarii productiei, consumului si stocarii energiei in sisteme Sungrow compatibile, in functie de arhitectura proiectului.

Atentie: Sungrow SBR Accessory Pack V114 Premium reprezinta unitatea de baza si control necesara configurarii unei baterii Sungrow SBR High Voltage. Produsul nu contine module active de stocare si nu poate functiona independent. Pentru realizarea unui sistem complet sunt necesare module Sungrow SBR Battery Module V13 Premium de 3,2 kWh, un invertor hibrid compatibil si verificarea configuratiei tehnice inainte de comanda.
