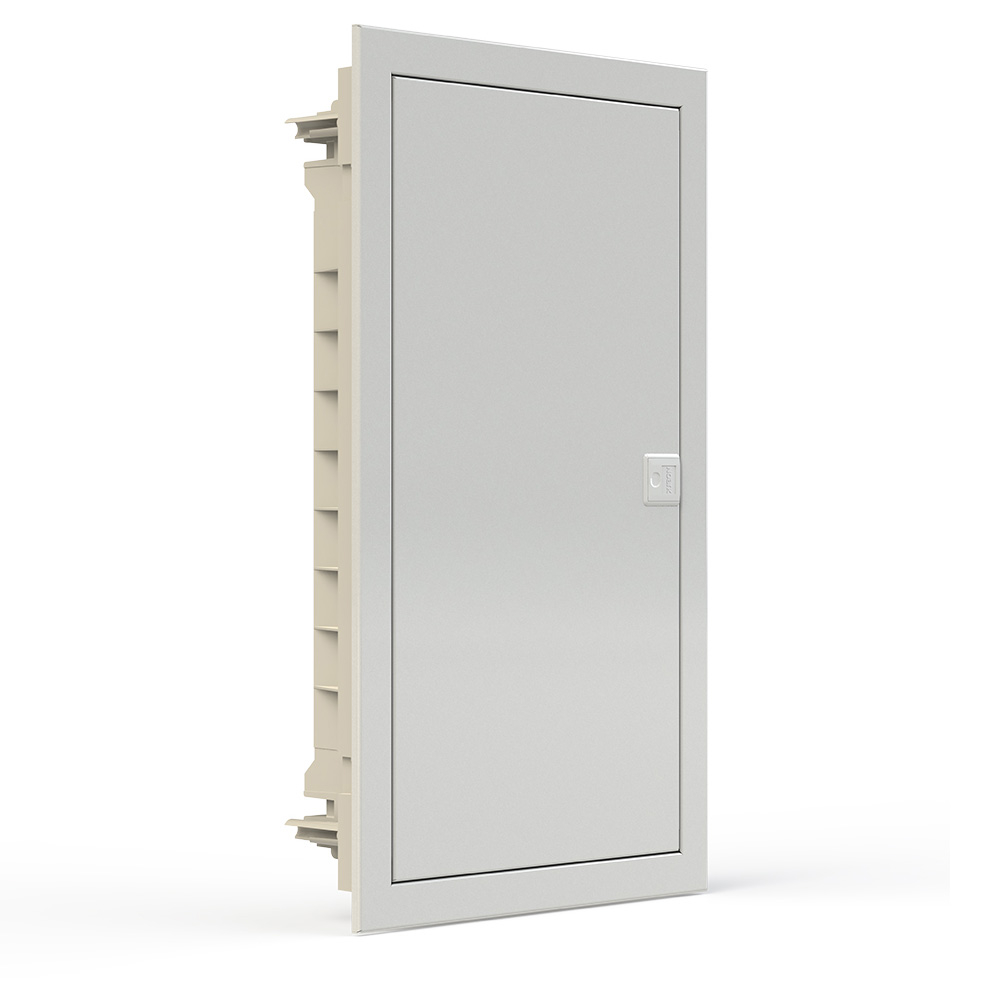

Tablou electric incastrat PMF 36 module usa metalica

Descriere

Acest tablou electric modular este destinat realizarii circuitelor de distributie in instalatii electrice interioare, in special pentru aplicatii rezidentiale. Configuratia de 36 module, dispuse pe 3 randuri a cate 12 module, permite organizarea aparatajului modular pentru protectie, comanda si distributie. Usa metalica opaca asigura un aspect finisat al instalatiei si protejeaza aparatajul montat in interior.

Tabloul este proiectat pentru montaj incastrat si poate fi utilizat si in pereti goi. Are 3 randuri, latime de 12 module pe rand si capacitate totala de 36 module. Dimensiunile exterioare sunt de 592 x 346 x 88 mm, iar adancimea de incastrare este de 88 mm. Finisajul este alb, RAL 9016. Gradul de protectie este IP40, iar rezistenta la impact mecanic este IK06. Echipamentul este testat cu fir incandescent la 850 grade C, are clasa de protectie II si este realizat cu materiale plastice fara halogeni. Este conform cu standardul EN 62208.

Pentru echipare, tabloul include cadrul de montaj cu sine DIN pentru aparataj modular, borne pentru nul si protectie, masca frontala cu decupari pentru aparate, obturatoare pentru pozitiile neutilizate, elemente de fixare si instructiuni de montaj. Cadrul frontal metalic cu usa poate fi ajustat pe adancime pentru compensarea micilor imperfectiuni ale peretelui. Montajul si cablarea se realizeaza dupa fixarea corecta a carcasei in golul pregatit, cu respectarea spatiului necesar pentru traseele conductoarelor.

Este adecvat pentru instalatii de pana la 400 V AC, 50 Hz, cu curent operational nominal de pana la 63 A. Puterea maxima disipata de aparatele instalate este de 46 W la temperatura ambianta de 30 grade C. Produsul este destinat utilizarii la interior, in medii uscate si protejate de patrunderea prafului in cantitati care pot afecta functionarea. Alimentarea, dimensionarea protectiilor si verificarea instalatiei trebuie efectuate de personal calificat, cu tensiunea de alimentare intrerupta pe durata lucrarilor.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitate pentru 36 module, organizate pe 3 randuri a cate 12 module.

Este potrivit pentru montaj incastrat?

Da, este proiectat pentru montaj incastrat si poate fi utilizat inclusiv in pereti goi. Adancimea de incastrare este de 88 mm.

Ce este inclus in pachet?

Pachetul include carcasa, cadrul metalic cu usa, cadrul de montaj cu sine DIN, borne N si PE, masca frontala, obturatoare pentru pozitiile libere, accesorii de fixare si instructiuni de montaj.

Ce grad de protectie are?

Tabloul are grad de protectie IP40 si rezistenta la impact mecanic IK06, fiind destinat instalatiilor electrice de interior.

Care sunt dimensiunile tabloului?

Dimensiunile exterioare sunt 592 mm inaltime, 346 mm latime si 88 mm adancime.
