Descriere

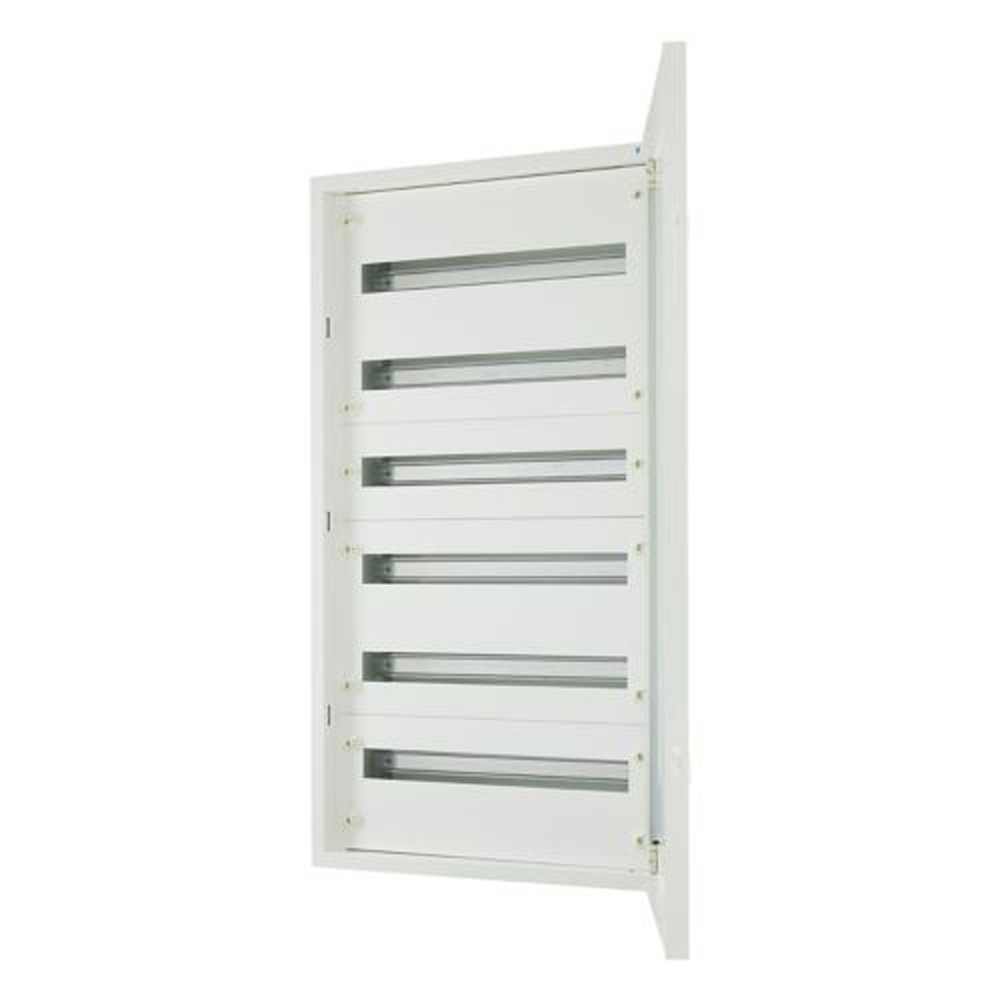

Tabloul metalic incastrat este o solutie completa pentru realizarea tablourilor de distributie finale in instalatii rezidentiale, comerciale usoare sau alte proiecte de interior. Configuratia cu 6 randuri permite organizarea aparatajului modular pe un total de 144 module, oferind spatiu generos pentru circuite de protectie, comanda si distributie. Constructia plata faciliteaza integrarea discreta in perete, iar usa plina protejeaza aparatajul montat in interior.

Carcasa este realizata din tabla de otel finisata in alb RAL 9016 si are grad de protectie IP30, clasa de protectie I, cu conectare la conductorul de protectie. Configuratia include 6 randuri a cate 24 module, cu distanta intre sinele DIN de 150 mm. Tabloul este prevazut cu borne pentru conductorul neutru si conductorul de protectie, versiune EMC, placi frontale si usa cu inchidere prin zavor. Adancimea de montaj este de 127 mm, iar ansamblul este destinat utilizarii la tensiuni de pana la 415 V AC si curenti de pana la 160 A.

Montajul se realizeaza incastrat, in perete, dupa pregatirea unui gol compatibil cu carcasa si cu adancimea necesara. Suportul cu sine DIN este detasabil, ceea ce simplifica echiparea, cablarea si verificarea aparatajului modular inainte de finalizarea lucrarii. Intrarea cablurilor se poate realiza prin decuparile disponibile in partea superioara si inferioara a carcasei, iar spatiul dintre randuri ajuta la pozarea ordonata a conductoarelor, canalelor de cablu si sistemelor de bare compatibile.

Produsul este conform cu RoHS si cu standardele IEC EN 62208, IEC EN 61439 1 si IEC EN 61439 3. Gradul IP30 recomanda utilizarea in interior, in zone ferite de apa, praf excesiv si solicitari mecanice necorespunzatoare. Dimensionarea circuitelor, alegerea protectiilor, conectarea bornelor N si PE, calculul incalzirii si verificarea capacitatii la scurtcircuit trebuie realizate de personal calificat, in functie de configuratia finala a tabloului si de cerintele instalatiei.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitate pentru 144 module, organizate pe 6 randuri a cate 24 module.

Este destinat montajului aparent?

Nu. Aceasta configuratie este destinata montajului incastrat in perete si are adancime de montaj de 127 mm.

Ce grad de protectie are?

Carcasa are grad de protectie IP30 si este recomandata pentru instalare la interior, in spatii protejate impotriva apei si a prafului excesiv.

Include borne pentru nul si impamantare?

Da. Tabloul este prevazut cu borne pentru conductorul neutru N si conductorul de protectie PE.

Pentru ce nivel de distributie este potrivit?

Este destinat tablourilor de distributie finale, pentru instalatii cu tensiuni de pana la 415 V AC si curenti de pana la 160 A, in functie de echiparea finala.
