Descriere

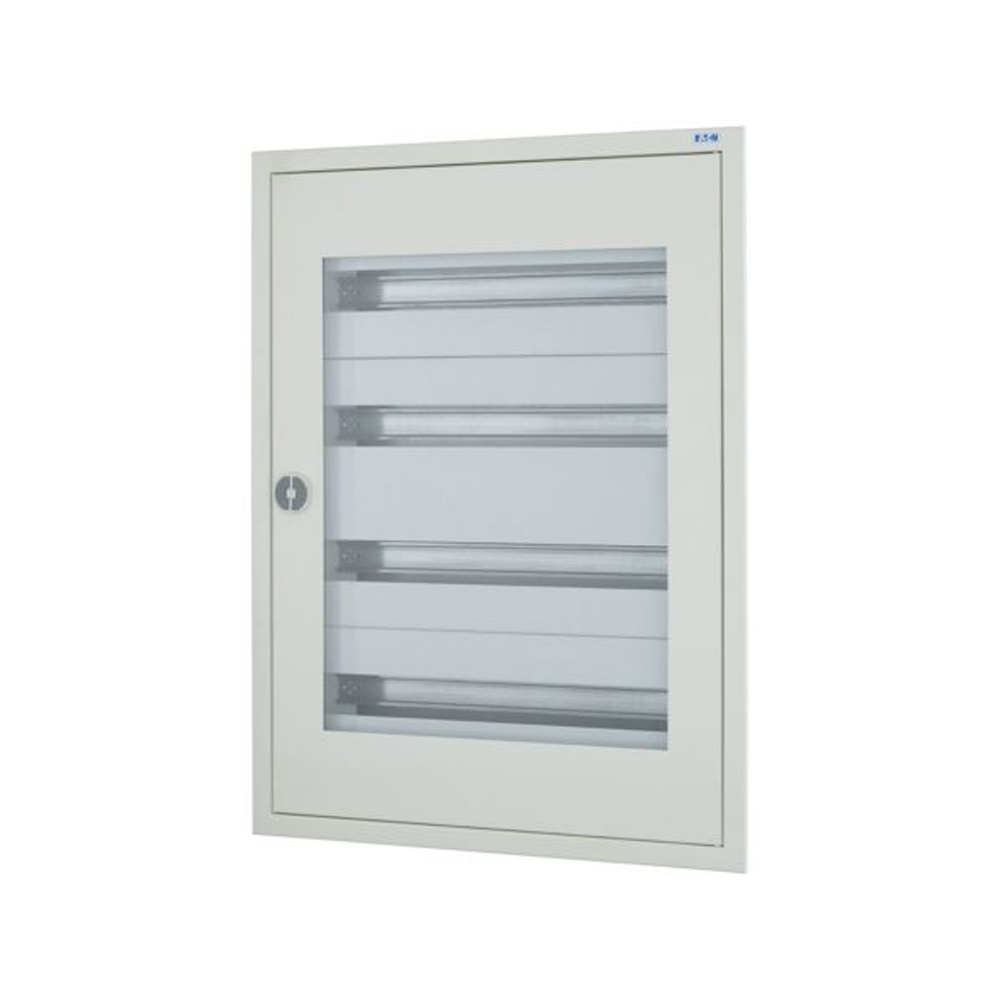

Tabloul metalic este destinat realizarii distributiei electrice in instalatii interioare rezidentiale, comerciale sau pentru spatii administrative. Constructia pentru montaj incastrat permite integrarea ordonata a aparatajului modular in perete, iar usa transparenta faciliteaza verificarea vizuala a dispozitivelor instalate fara deschiderea tabloului.

Capacitatea este de 96 module, organizate in 4 randuri a cate 24 module. Carcasa este realizata din otel si are finisaj alb. Tabloul este prevazut cu cadru pentru sine DIN, panouri frontale de protectie la atingere accidentala si borne pentru conductorul neutru si conductorul de protectie. Gradul de protectie declarat este IP30, iar produsul este conform cu IEC EN 61439 1, IEC EN 61439 3 si IEC EN 62208.

Montajul se realizeaza incastrat, in perete sau in pereti cu gol interior, dupa pregatirea unei nise corespunzatoare. Aparatajul modular se fixeaza pe sinele DIN, iar conductoarele se organizeaza si se conecteaza la bornele de protectie si nul conform proiectului electric. Este recomandata etichetarea clara a circuitelor si pastrarea accesului facil la usa tabloului pentru exploatare si interventii ulterioare.

Produsul este conceput pentru utilizare la interior, in conditii compatibile cu protectia IP30. Alegerea aparatajului, dimensionarea conductoarelor, separarea circuitelor si realizarea legaturilor de protectie trebuie executate conform normativelor aplicabile si documentatiei instalatiei. Instalarea, verificarea si punerea sub tensiune trebuie efectuate numai de personal calificat, cu alimentarea electrica deconectata.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitate pentru 96 module, dispuse pe 4 randuri a cate 24 module.

Este potrivit pentru montaj incastrat?

Da. Este proiectat pentru montaj incastrat in perete sau in pereti cu gol interior, in functie de configuratia lucrarii.

Are usa transparenta?

Da. Usa transparenta permite inspectarea vizuala a aparatajului modular instalat in tablou.

Ce grad de protectie are?

Gradul de protectie declarat este IP30, fiind destinat utilizarii la interior.

Sunt incluse sinele DIN si bornele de nul si protectie?

Tabloul este prevazut cu cadru pentru sine DIN, precum si cu borne pentru conductorul neutru si conductorul de protectie.
