Descriere

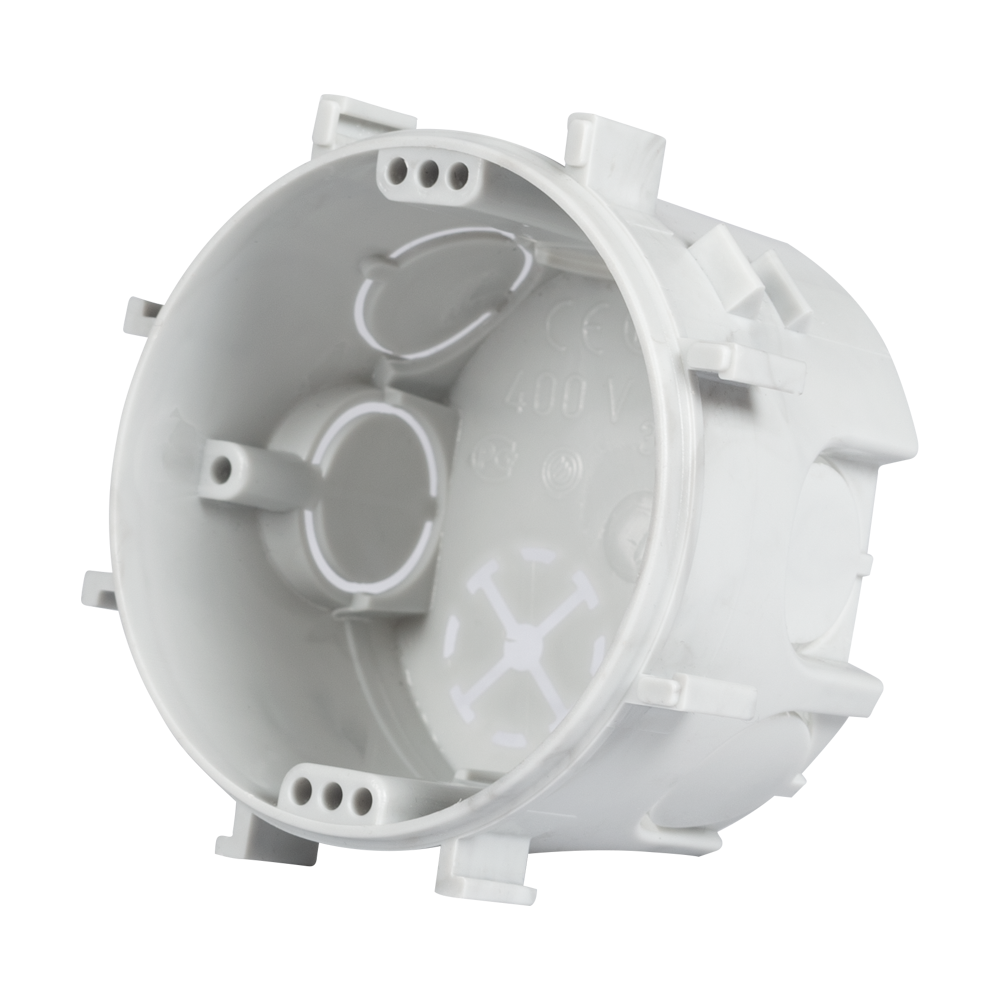

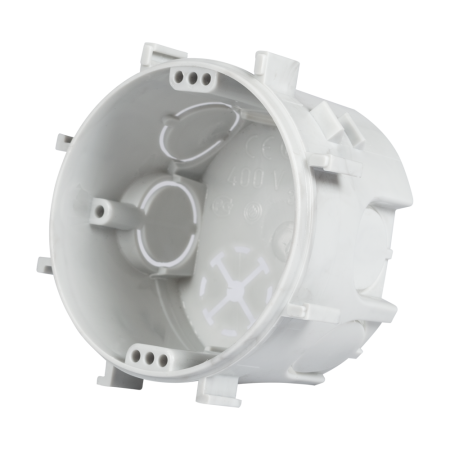

Doza aparat fagure este destinata montajului incastrat al aparatajului electric in instalatii fixe. Ofera un spatiu organizat pentru pozitionarea mecanismelor de prize sau intrerupatoare si permite configurarea unor puncte de instalare aliniate, atat pentru proiecte rezidentiale, cat si pentru aplicatii comerciale usoare.

Corpul este realizat din PVC fara plumb, cu proprietate de autostingere in maximum 30 de secunde. Doza este proiectata pentru circuite cu tensiune nominala de pana la 400 V si curent nominal de pana la 16 A. Are adancimea de 45 mm, iar diametrul maxim, inclusiv urechile de conectare, este de 81 mm. Desenul tehnic indica o dimensiune circulara de 75 mm. Produsul functioneaza in intervalul de temperatura de la -5 la +60 grade C, are rezistenta la incercarea cu fir incandescent de 850 grade C si este indicat pentru materiale suport cu clasa de reactie la foc A1 pana la D.

Constructia permite conectarea a pana la 5 doze, pe verticala sau pe orizontala, cu distanta intre axe de 71 mm. Aceasta configuratie este potrivita pentru realizarea grupurilor de aparataj si pentru montajul prizelor duble. Pentru aparataje cu latime mai mare se poate utiliza un distantier compatibil, iar configuratia este potrivita pentru doua rame duble.

Montajul trebuie realizat cu alimentarea electrica oprita si numai de personal calificat, cu respectarea schemei instalatiei, a cerintelor aplicabile si a limitelor electrice declarate. Se recomanda verificarea fixarii dozei in perete, a traseului conductoarelor si a compatibilitatii mecanismelor de aparataj inainte de punerea circuitului sub tensiune. Produsul este declarat conform cu cerintele standardului CSN EN 60670-1 si editiei CSN EN IEC 60670-1 ed. 2:21.

Intrebari frecvente

Pentru ce tip de montaj este recomandata doza aparat fagure?

Este destinata montajului incastrat al aparatajului electric, precum prize, intrerupatoare si alte mecanisme compatibile.

Care este adancimea dozei?

Adancimea declarata este de 45 mm.

Se pot conecta mai multe doze intre ele?

Da. Se pot conecta pana la 5 doze pe verticala sau pe orizontala, cu distanta intre axe de 71 mm.

Este potrivita pentru prize duble?

Da. Permite montarea unei prize duble si este potrivita pentru configuratii cu doua rame duble.

Care sunt limitele electrice declarate?

Este proiectata pentru tensiune nominala de pana la 400 V si curent nominal de pana la 16 A.
