Descriere

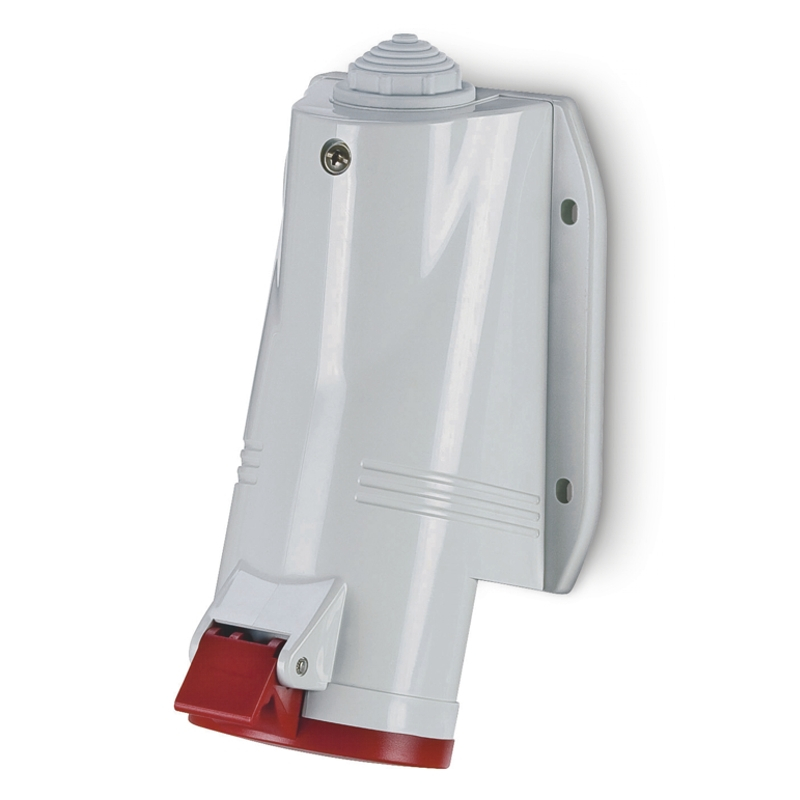

Priza industriala aplicata este destinata realizarii punctelor fixe de alimentare trifazata in instalatii profesionale. Configuratia 3P+E include trei faze si contact de protectie, fiind potrivita pentru echipamente, utilaje, tablouri provizorii, ateliere, zone tehnice si aplicatii de santier care necesita conectare industriala standardizata. Constructia pentru montaj aparent si iesirea inclinata permit o pozitionare practica a fisei conectate la perete sau pe o structura suport.

Datele electrice nominale sunt: 16A, 380-415V AC si frecventa de lucru 50/60Hz. Priza are pozitie de ghidare 6h, configuratie 3P+E si borne de conectare cu surub. Corpul este realizat din termoplastic rosu, contactele sunt din alama CuZn, iar protectia mecanica declarata este IK08. Gradul de protectie este indicat ca IP44/IP54 in documentatia tehnica, in functie de conditiile si configuratia de utilizare.

Montajul se realizeaza aparent, pe o suprafata plana, rigida si adecvata mediului de exploatare. Iesirea pentru cablu este filetata M25x1,5, iar conectarea conductoarelor se face in bornele cu surub, cu respectarea sectiunii cablului, a cuplului de strangere si a schemei de legare pentru L1, L2, L3 si PE. Pozitia 6h trebuie sa corespunda cu cea a fisei industriale utilizate, pentru a asigura compatibilitatea fizica si electrica a cuplarii.

Instalarea, verificarea continuitatii conductorului de protectie si punerea sub tensiune trebuie efectuate numai de personal calificat. Produsul se utilizeaza exclusiv in circuite ale caror tensiune, curent si configuratie de poli corespund valorilor nominale. Inainte de conectare, alimentarea trebuie intrerupta; se recomanda verificarea integritatii carcasei, a garniturilor, a intrarii de cablu si a strangerii bornelor. Nu se utilizeaza impreuna cu fise de alta pozitie orara, alta configuratie de poli sau alt nivel de tensiune.

Intrebari frecvente

Pentru ce tip de alimentare este potrivita aceasta priza industriala?

Este destinata alimentarii trifazate cu trei faze si conductor de protectie, in circuite de 380-415V AC, cu curent nominal de pana la 16A.

Ce inseamna configuratia 3P+E?

Configuratia 3P+E inseamna trei poli de faza si un contact de protectie, fara conductor de nul in conector.

Ce rol are pozitia 6h?

Pozitia 6h defineste orientarea contactului de protectie in standardul de conectica industriala. Fisa compatibila trebuie sa aiba aceeasi pozitie 6h, acelasi numar de poli si aceeasi clasa de tensiune.

Cum se conecteaza priza?

Conductoarele se conecteaza in borne cu surub, iar cablul se introduce prin intrarea filetata M25x1,5. Montajul si verificarea instalatiei trebuie realizate de un electrician calificat.

Poate fi montata in spatii cu umiditate sau praf?

Protectia declarata IP44/IP54 o recomanda pentru medii profesionale unde este necesara protectie fata de patrunderea corpurilor straine si a apei. Se va respecta configuratia de montaj pentru mentinerea gradului de protectie.
