Descriere

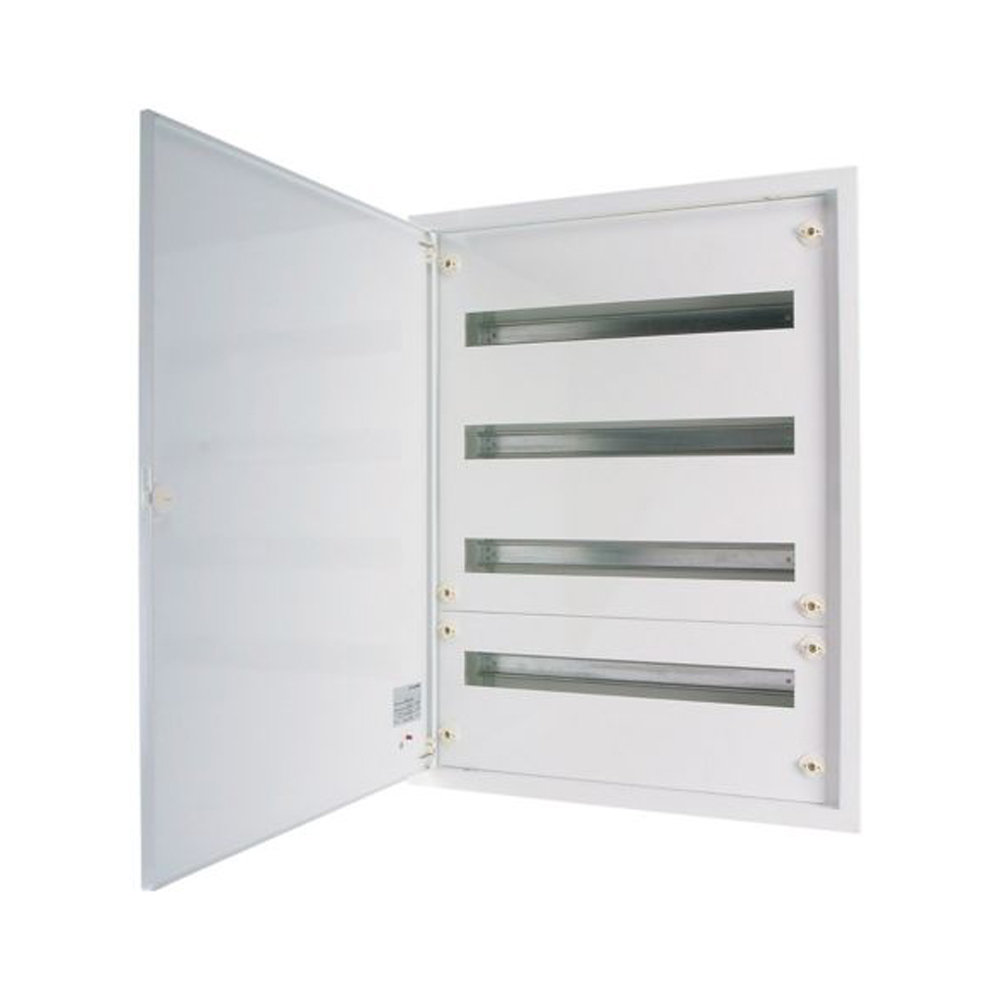

Tabloul electric metalic este o solutie completa pentru realizarea distributiilor de joasa tensiune in spatii interioare, in aplicatii rezidentiale extinse, cladiri comerciale sau instalatii tehnice. Constructia pentru montaj incastrat permite integrarea ordonata a aparatajului modular, iar usa plina alba protejeaza echipamentele montate si pastreaza un aspect curat al instalatiei.

Capacitatea de echipare este de 96 module, organizate in 4 randuri a cate 24 module. Carcasa este realizata din tabla de otel vopsita in camp electrostatic, in culoare alba RAL 9016, si este prevazuta cu sina DIN, panouri frontale metalice, rama cu usa si borne cu surub pentru nul si protectie. Bornierii N si PE accepta fiecare cate 2 conductoare de 25 mm2 si 43 conductoare de 16 mm2. Tensiunea nominala este de 415 V AC, iar frecventa nominala este de 50/60 Hz.

Pentru incastrare, sunt necesare dimensiuni de montaj de aproximativ 720 mm inaltime, 560 mm latime si 127 mm adancime. Tabloul se fixeaza in perete, dupa care se monteaza aparatajul modular pe suportul cu sine DIN si se realizeaza conexiunile in bornele dedicate. Configurarea circuitelor trebuie efectuata in functie de proiectul electric, cu respectarea spatiului disponibil pentru protectii, diferentiale, contactori, module de comanda sau alte echipamente compatibile.

Gradul de protectie IP30 recomanda utilizarea exclusiv in interior, in zone ferite de apa, praf excesiv si actiuni mecanice directe. Rezistenta la impact este IK07, iar produsul este conform cu RoHS si cu standardele IEC/EN 61439-1, IEC/EN 61439-3 si IEC/EN 62208. Instalarea, dimensionarea protectiilor si verificarea conexiunilor trebuie realizate de personal calificat, cu alimentarea intrerupta si in conformitate cu normele aplicabile instalatiilor electrice.

Intrebari frecvente

Cate module poate gazdui tabloul?

Tabloul are capacitate pentru 96 module, distribuite pe 4 randuri a cate 24 module fiecare.

Este potrivit pentru montaj incastrat?

Da. Este destinat montajului incastrat, inclusiv in pereti sau pereti cavitari, cu dimensiuni de incastrare de aproximativ 720 x 560 x 127 mm.

Ce elemente sunt incluse in constructia tabloului?

Constructia include carcasa pentru zid cu rama, usa plina alba, suport cu sine DIN, panouri frontale si borne de nul si protectie.

Poate fi montat in exterior?

Nu este recomandat pentru exterior. Gradul de protectie IP30 indica utilizarea in interior, in zone ferite de apa si de conditii de mediu agresive.

Ce protectie mecanica ofera carcasa?

Carcasa are grad de protectie la impact IK07 si este realizata din tabla de otel vopsita in camp electrostatic.
