Tablou electric ST cu usa metalica plata 12M | Carcasa metalica pentru sigurante si distributie

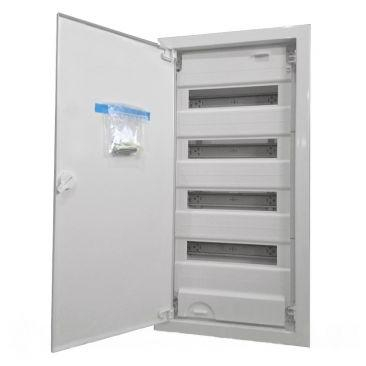

Tabloul electric cu usa metalica plata ST este o cutie metalica robusta, destinata instalatiilor electrice de distributie in aplicatii rezidentiale, comerciale si industriale. Designul cu usa plata ofera un aspect modern, fiind potrivit pentru montaj vizibil in holuri, spatii tehnice, cladiri de birouri sau zone industriale.

Acest tip de tablou este utilizat pentru montarea sigurantelor automate, a intrerupatoarelor diferentiale, a protectiilor modulare si a aparatelor auxiliare.

Specificatii tehnice generale

(nota: dimensiunile si numarul de module pot varia in functie de modelul ST ales)

• Material: Otel vopsit in camp electrostatic

• Culoare: RAL 7035 (gri deschis)

• Tip usa: Metalica, plata, cu inchidere tip click sau cu cheie

• Mod montaj: Aparent (pe perete)

• Grad protectie: IP40 (standard pentru gama ST)

• Rezistenta mecanica: IK07 - IK08

• Grosime tabla: 0.8 - 1.0 mm

• Placa de montaj: Inclusa, din otel galvanizat

• Bordura frontala: Cadru metalic rigid cu muchii fine

• Prindere usa: Balamale metalice laterale

• Temperatura de utilizare: -20°C ... +60°C

Aplicatii uzuale

• Tablouri de distributie rezidentiale

• Tablouri comerciale si tehnice

• Montaj intrerupatoare automate, diferentiale, contactori modulari

• Sisteme fotovoltaice (partea AC interioara)

• Sisteme HVAC si automatizari usoare

  #energodepot.ro #energodepot.ro


Intrebari frecvente

Ce inseamna IP30 si cu ce difera de IP40?

La IP30 prima cifra protejeaza impotriva corpurilor solide mai mari de 2,5 mm, in timp ce IP40 coboara pragul la 1 mm. Ambele au a doua cifra 0, deci niciunul nu ofera protectie impotriva apei.

Unde se poate monta un tablou IP30?

Numai in interior, in spatii uscate si curate, ferite de praf fin si de orice forma de umezeala sau stropire.

Ce avantaj are carcasa metalica fata de cea din plastic?

Rezistenta mecanica superioara. Este preferata in medii tehnice, spatii comune si zone cu risc de lovire.

Cate aparate incap in 12 module?

12 module la pasul de 18 mm inseamna 216 mm latime utila pe sina. Un disjunctor monopolar ocupa 1 modul, unul bipolar 2, iar un diferential tetrapolar 4 module.

Trebuie legat la pamant?

Da. Fiind din tabla, carcasa are parti conductoare accesibile si trebuie legata la circuitul de protectie. Seria de standarde IEC 61439 cere continuitate electrica efectiva intre partile conductoare accesibile ale ansamblului si circuitul de protectie, cu o rezistenta care nu depaseste 0,1 ohmi. Legatura trebuie sa cuprinda si usa, si contrapanoul, nu doar corpul dulapului.
