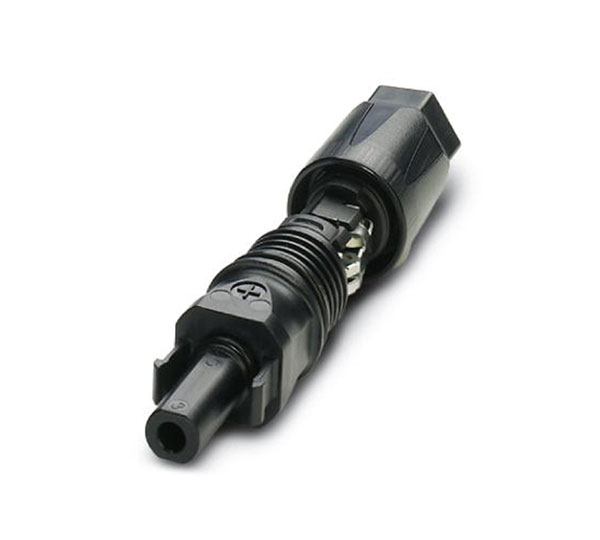

![Conector fotovoltaic Phoenix Contact 35 A 1100 V DC [1]](https://gomagcdn.ro/domains2/energodepot.ro/files/product/original/conector-fotovoltaic-phoenix-contact-35-a-1100-v-dc-930303.jpg "Conector fotovoltaic Phoenix Contact 35 A 1100 V DC [1]")
Conector fotovoltaic Phoenix Contact SUNCLIX cu un pol, pentru 1100 V DC si pana la 35 A la conductor de 6,0 mm2. Conectare cu arc pentru conductoare de 2,5 mm2 pana la 6 mm2.
- Tensiune nominala de 1100 V DC.
- Curent nominal de 35 A la conductor de 6,0 mm2.
- Conectare cu arc pentru conductoare de 2,5 mm2... 6 mm2.
- Compatibil cu diametre exterioare de cablu de 5,5 mm... 8 mm.
- Protectie IP66/IP68 in stare cuplata si IP20 in stare necuplata.
Culoare: Negru
Durata de livrare: 7 pana la 10 zile lucratoare
Produse Alternative
- Descriere
- Caracteristici
- Review-uri (0)
Phoenix Contact PV-C3F-S 2,5-6 (+) este un conector fotovoltaic DC cu un pol, din familia SUNCLIX. Este prevazut pentru conectarea conductoarelor cu sectiunea intre 2,5 mm2 si 6 mm2.
Conectorul are tensiunea nominala de 1100 V DC si curentul nominal de 35 A pentru conductor de 6,0 mm2. Conectarea se realizeaza prin tehnologie cu arc, iar contactele au suprafata argintata.
Produsul accepta cabluri cu diametrul exterior intre 5,5 mm si 8 mm si necesita o lungime de dezizolare a conductorului de 15 mm. Conectorul trebuie utilizat numai in stare complet cuplata si blocata.
Gradul de protectie este IP66/IP68 in stare cuplata si IP20 in stare necuplata. Temperatura ambianta de functionare este intre -40 grade C si 85 grade C, iar deblocarea se realizeaza numai cu unealta.
Specificatii tehnice
| Tip produs | Conector fotovoltaic |
| Familie produs | SUNCLIX |
| Numar poli | 1 |
| Clasa de protectie | II |
| Grad de poluare | 2 |
| Tensiune nominala | 1100 V DC |
| Tensiune nominala (III/2) | 1100 V |
| Tensiune nominala de impuls | 12,8 kV |
| Tensiune nominala de impuls (II/2) | 12 kV |
| Tensiune nominala de impuls (III/2) | 12 kV |
| Tensiune nominala de impuls (III/3) | 12,8 kV |
| Curent nominal la 6,0 mm2 | 35 A |
| Curent nominal la 4,0 mm2 | 30 A |
| Curent nominal la 2,5 mm2 | 20 A |
| Rezistenta de contact | max. 0,45 mOhm |
| Tip conectare | Conectare cu arc |
| Latime | 19 mm |
| Inaltime | 19 mm |
| Lungime | 60,9 mm |
| Culoare | negru |
| Material carcasa | PPE |
| Material garnitura | EPDM |
| Material presetupa cablu | PPE |
| Material contact | aliaj Cu |
| Material suport contact | PA 6.6 (V0) |
| Clasa de inflamabilitate | UL 94 V0 |
| Grupa material izolator | III |
| Material izolator | mPPE |
| Material suprafata contact | Ag |
| Material inel O | EPDM |
| Diametru exterior cablu | 5,5 mm... 8 mm |
| Sectiune conductor | 2,5 mm2... 6 mm2 |
| Lungime dezizolare conductor | 15 mm |
| Forta de extragere a cablului | peste 250 N |
| Cicluri de conectare | 100 |
| Forta de conectare | 45 N +/-10 N |
| Forta de tragere | sub 200 N in stare blocata |
| Grad de protectie in stare cuplata | IP66/IP68 (2 m / 24 h) |
| Grad de protectie in stare necuplata | IP20 |
| Temperatura ambianta de functionare | -40 grade C... 85 grade C |
| Temperatura ambianta de montaj | -5 grade C... 50 grade C |
| Standard | IEC 62852:2014/AMD1:2020 |
| Deblocare | Numai cu unealta |
Intrebari frecvente
Care este tensiunea nominala a conectorului?
Tensiunea nominala este de 1100 V DC.
Ce curent nominal suporta conectorul?
Curentul nominal este de 35 A la utilizarea unui conductor cu sectiunea de 6,0 mm2. Pentru 4,0 mm2 este indicat 30 A, iar pentru 2,5 mm2 este indicat 20 A.
Ce sectiuni de conductor pot fi conectate?
Conectorul este destinat conductoarelor cu sectiunea intre 2,5 mm2 si 6 mm2.
Ce diametru exterior de cablu este acceptat?
Diametrul exterior al cablului trebuie sa fie intre 5,5 mm si 8 mm.
Ce protectie are conectorul?
In stare cuplata, gradul de protectie este IP66/IP68 la 2 m timp de 24 h. In stare necuplata, gradul de protectie este IP20.
Curent nominal: 35.00 A
Tip: Conector fotovoltaic
Material: PPE
Brand: Phoenix Contact
Model: PV-C3F-S 2,5-6 (+)
