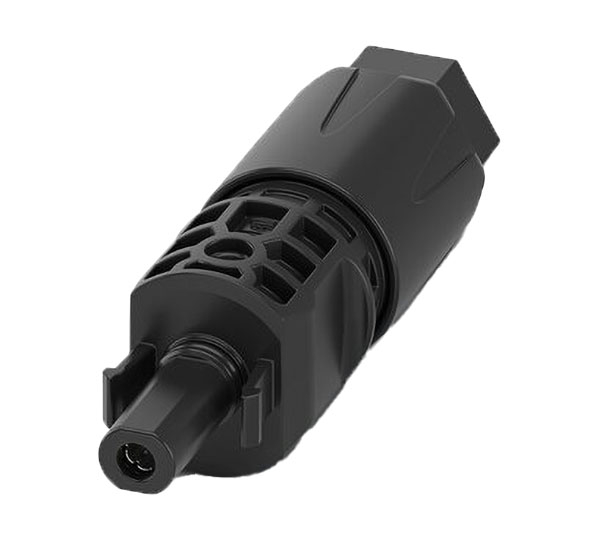

![Conector fotovoltaic Phoenix Contact negru [1]](https://gomagcdn.ro/domains2/energodepot.ro/files/product/original/conector-fotovoltaic-phoenix-contact-60-a-1500-v-dc-668495.jpg "Conector fotovoltaic Phoenix Contact negru [1]")
Conector fotovoltaic Phoenix Contact cu contact de tip priza, pentru conexiuni DC de pana la 1500 V si 60 A. Accepta conductori de 6 mm2 - 16 mm2.
- Tensiune nominala de 1500 V DC.
- Curent nominal de pana la 60 A.
- Conexiune cu arc pentru conductori de 6 mm2 - 16 mm2.
- Grad de protectie IP66 / IP68 in stare conectata.
- Contact de tip priza, cu un pol.
Culoare: Negru
Durata de livrare: 7 pana la 10 zile lucratoare
Produse Alternative
- Descriere
- Caracteristici
- Review-uri (0)
Phoenix Contact PV-C4F-S 6-16 (+) este un conector fotovoltaic DC cu un pol si contact de tip priza. Este prevazut pentru conductori cu sectiunea intre 6 mm2 si 16 mm2 si diametrul cablului intre 5,5 mm si 10 mm.
Conectorul are tensiunea nominala de 1500 V DC si curentul nominal de pana la 60 A. Utilizeaza conexiune cu arc si are carcasa de culoare neagra.
Gradul de protectie este IP66 / IP68 la conectare, inclusiv pentru imersiune la 2 m timp de 24 h, si IP20 in stare neconectata. Temperatura ambianta de functionare este intre -40 grade C si 85 grade C, in functie de curba de derating.
Produsul trebuie instalat si utilizat numai de personal calificat electric. Conectorii nu trebuie conectati sau deconectati sub sarcina.
Specificatii tehnice
| Numar poli | 1 |
| Conexiune DC | Clema cu arc |
| Metoda de conectare | Conexiune cu arc |
| Tip contact | Priza |
| Sectiune conductor | 6 mm2 - 16 mm2 |
| Sectiune nominala | 16 mm2 |
| Diametru cablu | 5,5 mm - 10 mm |
| Tensiune nominala | 1500 V DC |
| Curent nominal | 60 A |
| Curent nominal la conductor de 6 mm2 | 40 A |
| Curent nominal la conductor de 10 mm2 | 50 A |
| Curent nominal la conductor de 16 mm2 | 60 A |
| Tip curent | DC |
| Grad de protectie conectat | IP66 / IP68 (2 m / 24 h) |
| Grad de protectie neconectat | IP20 |
| Temperatura ambianta de functionare | -40 grade C - 85 grade C (in functie de curba de derating) |
| Temperatura ambianta la montaj | -5 grade C - 50 grade C |
| Standard | IEC 62852:2014/AMD1:2020 |
| Clasa de protectie | II |
| Culoare | negru |
| Material carcasa | PPE |
| Material contact | Cu |
| Material suprafata contact | Ni/Ag |
| Material presetupa cablu | PPE |
| Cuplu de strangere piulita | 3 Nm +/-0,1 Nm |
| Forta de insertie | 45 N +/-10 N |
| Forta de deconectare | 250 N +/-50 N (cand este blocat) |
| Cicluri de conectare/deconectare | 100 |
| Grad de poluare | 2 |
| Fara halogeni | da |
Intrebari frecvente
Care este tensiunea nominala a conectorului?
Tensiunea nominala este de 1500 V DC.
Ce curent nominal suporta conectorul?
Curentul nominal este de pana la 60 A. Pentru conductor de 6 mm2 este indicat 40 A, pentru 10 mm2 este 50 A, iar pentru 16 mm2 este 60 A.
Ce sectiune de conductor este acceptata?
Conectorul accepta conductori cu sectiunea intre 6 mm2 si 16 mm2.
Ce diametru de cablu poate fi utilizat?
Diametrul cablului trebuie sa fie intre 5,5 mm si 10 mm.
Ce protectie are conectorul?
In stare conectata, gradul de protectie este IP66 / IP68, inclusiv la imersiune de 2 m timp de 24 h. In stare neconectata, gradul de protectie este IP20.
