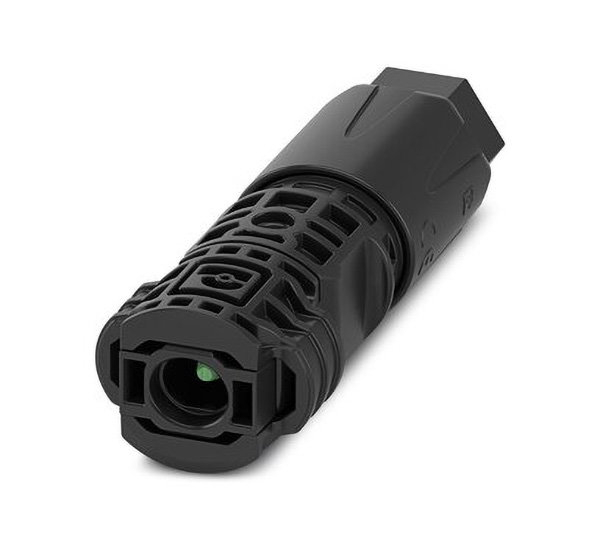

Conector fotovoltaic Phoenix Contact 60 A 1500 V

Phoenix Contact PV-C4M-S 6-16 (-) este un conector fotovoltaic DC cu 1 pol, din familia SUNCLIX. Este destinat utilizarii in instalatii fotovoltaice, de automatizare, control si echipamente electrice.

Conectorul are tensiunea nominala de 1500 V DC si curentul nominal de 60 A pentru conductori de 16 mm2. Conectarea se realizeaza prin tehnologie cu arc, iar conectorul accepta conductori cu sectiunea intre 6 mm2 si 16 mm2 si cabluri cu diametrul exterior intre 5,5 mm si 10 mm.

Carcasa este realizata din PPE, contactul este din Cu, iar suprafata contactului este Ni/Ag. Dimensiunile conectorului sunt 23,7 mm latime, 27,4 mm inaltime si 81,2 mm lungime.

Gradul de protectie este IP66/IP68 in stare conectata si IP20 in stare neconectata. Temperatura de functionare este intre -40 grade C si 85 grade C, iar montajul este permis intre -5 grade C si 50 grade C. Conectorul trebuie utilizat numai in stare complet conectata si blocata si nu se conecteaza sau deconecteaza sub sarcina.

Specificatii tehnice

Intrebari frecvente

Care este tensiunea nominala a conectorului?

Tensiunea nominala este de 1500 V DC.

Ce curent nominal suporta conectorul?

Curentul nominal este de 60 A la utilizarea unui conductor cu sectiunea de 16 mm2. Pentru 10 mm2 este indicat 50 A, iar pentru 6,0 mm2 este indicat 40 A.

Ce sectiuni de conductor pot fi conectate?

Conectorul accepta conductori individuali cu sectiunea intre 6 mm2 si 16 mm2.

Ce diametru exterior al cablului este acceptat?

Diametrul exterior al cablului trebuie sa fie intre 5,5 mm si 10 mm.

Ce grad de protectie are conectorul?

In stare conectata, gradul de protectie este IP66/IP68, indicat pentru 2 m timp de 2 h. In stare neconectata, gradul de protectie este IP20.
