Descriere

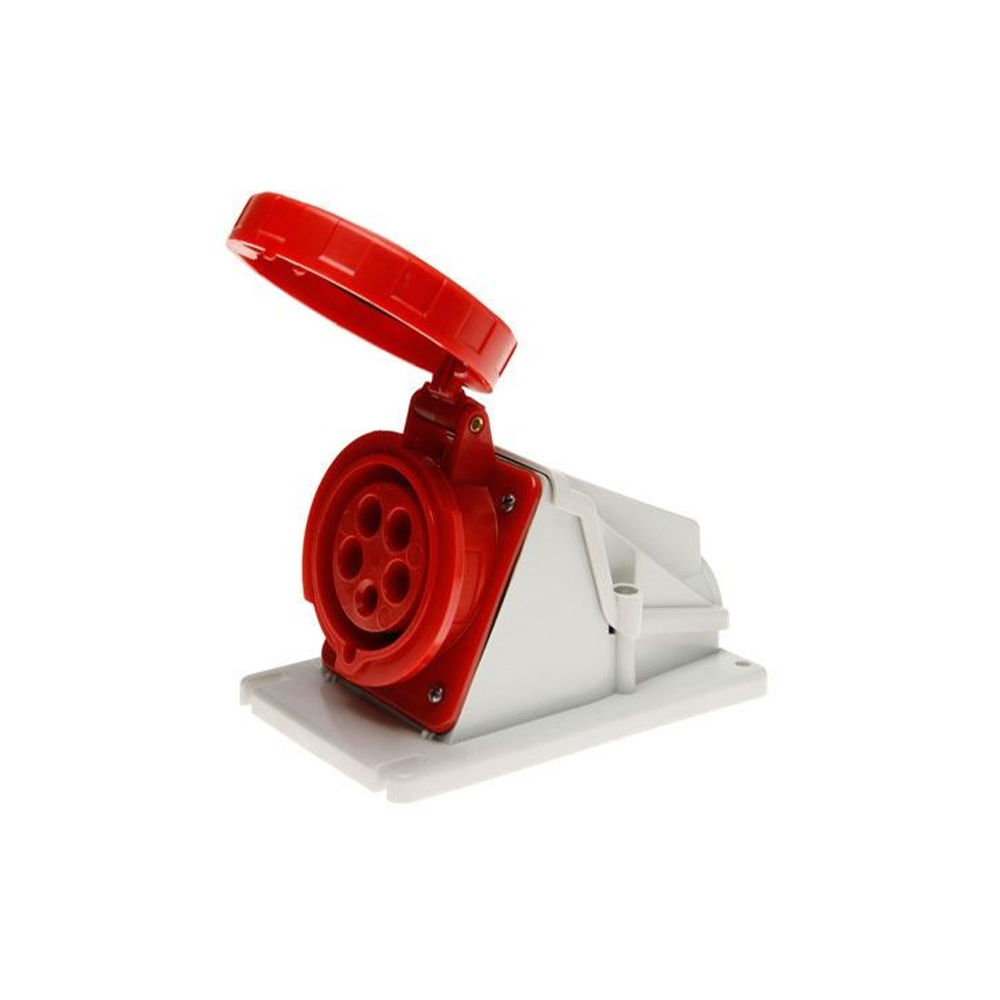

Priza fixa industriala cu montaj aparent la 90 grade este destinata realizarii punctelor de alimentare trifazata in instalatii electrice profesionale, comerciale si industriale. Configuratia 3P+N+T permite conectarea circuitelor cu trei faze, nul si conductor de protectie, iar pozitionarea contactului de protectie la 6h ajuta la identificarea corecta a compatibilitatii cu fisele IEC corespunzatoare. Carcasa rosie faciliteaza recunoasterea rapida a circuitelor de 380-415V.

Produsul are curent nominal de 16A, tensiune nominala 380-415V AC si frecventa de utilizare 50/60Hz. Gradul de protectie IP67 indica protectie completa impotriva patrunderii prafului si protectie la imersie temporara in apa, in conditiile unei instalari corecte. Rezistenta mecanica este IK08, iar domeniul declarat de temperatura de functionare este intre -25 si +55 grade C. Constructia este conforma cu cerintele de dimensiuni si performanta ale standardelor IEC 60309 si EN 60309.

Conectarea se realizeaza prin borne cu surub, prevazute cu suruburi captive anti-slabire. Bornele accepta conductori flexibili cu sectiunea de 1-2,5 mm2 si conductori rigizi cu sectiunea de 1,5-4 mm2. Priza integreaza clema pentru cablu si presetupa anti-abraziune de tip Pg21, elemente care contribuie la fixarea cablului si la mentinerea protectiei la intrarea acestuia in carcasa.

Pentru exploatare sigura, montajul si cablarea trebuie realizate numai de personal calificat, cu alimentarea oprita si respectarea schemei de conexiuni pentru faze, nul si impamantare. Este necesara utilizarea unei fise compatibile 3P+N+T, 16A, 380-415V, cu pozitionare 6h. Nu se vor depasi curentul nominal sau sectiunile de conductori admise, iar etanseitatea IP67 depinde de strangerea corecta a capacului, garniturilor, presetupelor si elementelor de fixare.

Intrebari frecvente

Ce tip de conectare permite aceasta priza fixa?

Este o priza trifazata cu configuratie 3P+N+T, pentru trei faze, nul si conductor de protectie.

Ce protectie are priza impotriva prafului si apei?

Are grad de protectie IP67, cu conditia ca montajul, strangerea presetupei si inchiderea componentelor sa fie realizate corect.

Ce sectiuni de cablu se pot conecta?

Bornele cu surub accepta conductori flexibili de 1-2,5 mm2 si conductori rigizi de 1,5-4 mm2.

Este compatibila cu orice fisa trifazata de 16A?

Este necesara o fisa compatibila IEC 60309, cu configuratie 3P+N+T, tensiune 380-415V si pozitionare 6h a contactului de protectie.

Unde poate fi utilizata?

Este destinata punctelor de alimentare electrica din aplicatii industriale, comerciale, ateliere, hale, zone tehnice si instalatii trifazate profesionale.
