Descriere

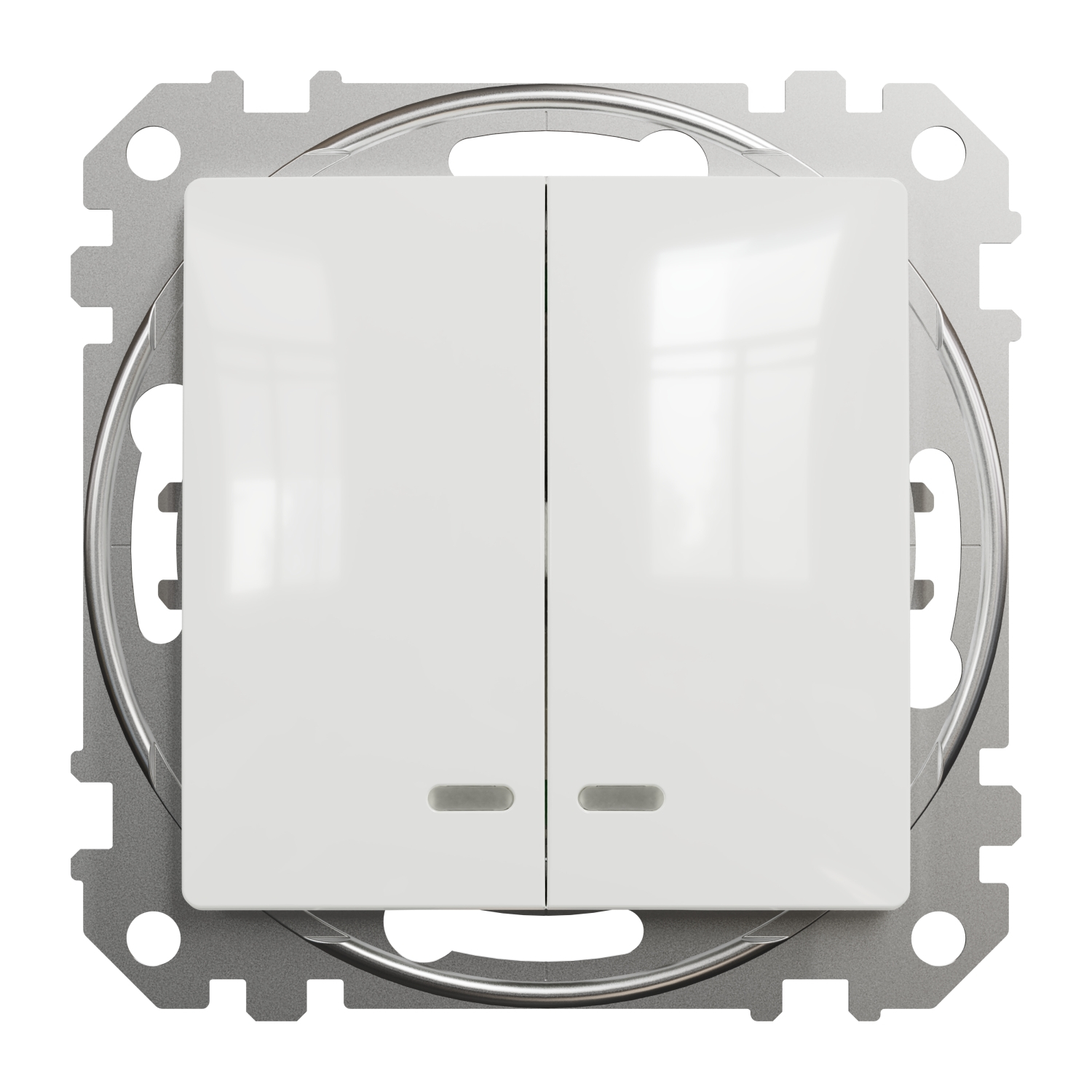

Acest intrerupator dublu este proiectat pentru controlul a doua circuite independente de iluminat din acelasi punct. Solutia este potrivita pentru locuinte, birouri, spatii comerciale si proiecte de renovare unde se doreste comanda separata a doua surse de lumina, cu un aspect unitar al aparatajului incastrat. Produsul este livrat ca mecanism cu cadru de fixare si are finisaj alb lucios, in nuanta RAL 9003.

Datele electrice nominale sunt 10AX la 250 V AC, iar domeniul de putere declarat este de pana la 2300 W. Pentru sarcini de iluminat cu balast electronic integrat este indicata o limita de 100 W. Mecanismul este prevazut cu borne fara surub pentru conductori rigizi cu sectiunea de pana la 2,5 mm2; lungimea recomandata de dezizolare este de 13 mm. Dimensiunile totale sunt 73 x 73 x 37 mm, iar adancimea partii vizibile este de 24 mm.

Montajul se realizeaza incastrat, in doza compatibila, prin fixare cu gheare sau suruburi. Ghearele de fixare au intervale de lucru de 51 pana la 70 mm, respectiv 52 pana la 68 mm. Bornele sunt amplasate pentru conectarea alimentarii si a celor doua plecari catre receptori, iar schema de conexiuni marcata pe mecanism trebuie respectata la instalare. Inainte de montaj, se verifica compatibilitatea dozei, spatiul disponibil pentru conductori si pozitionarea corecta a mecanismului.

Partile vizibile sunt realizate din termoplastic ABS stabilizat UV, cu finisaj lucios. Gradul de protectie IP20 recomanda utilizarea exclusiv la interior, in spatii uscate si ferite de patrunderea apei sau a prafului fin. Produsul este conform standardului IEC 60669-1 si poarta marcaj CE. Instalarea, verificarea conexiunilor si punerea sub tensiune trebuie efectuate numai cu alimentarea oprita, de personal calificat.

Intrebari frecvente

Ce poate controla acest intrerupator dublu?

Poate controla separat doua circuite independente de iluminat din acelasi punct de comanda, de exemplu doua corpuri de iluminat sau doua zone luminoase din incapere.

Pentru ce tip de montaj este potrivit?

Este destinat montajului incastrat in doza compatibila. Mecanismul se poate fixa cu gheare sau cu suruburi.

Ce caracteristici electrice are?

Are curent nominal de 10AX la 250 V AC si un domeniu de putere declarat de pana la 2300 W. Pentru iluminat cu balast electronic integrat este indicata o limita de 100 W.

Ce conductori se pot conecta?

Bornele fara surub sunt prevazute pentru conductori rigizi cu sectiunea de pana la 2,5 mm2. Lungimea recomandata pentru dezizolarea conductorului este de 13 mm.

Poate fi instalat in baie sau la exterior?

Nu este recomandat pentru zone expuse la apa, umezeala sau praf. Protectia IP20 il face adecvat pentru utilizare la interior, in spatii uscate.
